Установочные размеры для открытого крепления осветительных групповых и квартирных щитков



Таблица 1.1

	Размеры, мм
Тип щитка	а	h	Рисунок
ОП-6 ОП-12 ОЩ-6 ОЩ-12 ОЩВ-6А (ОПВ-6) ОЩВ-12А ЯОУ-8501 - ЯОУ-8504 ПР11-3065 ЩК-1101	254 380 300 300 300 300 274 700 165	190 190 300 500 400 600 320 620 425	Рис.34. Установочные размеры для открытого крепления осветительных групповых и квартирных щитков



     Примечание: Щиток ОПВ-6 с выключателем АЕ1031 выпускается взамен щитка ОЩВ-6А с выключателем АЕ2044.





     Щитки осветительные групповые типов УОЩВ, ЩО, ЯОУ для промышленных, административных и общественных зданий, а также этажные типа ЩЭ и квартирные ЩК для жилых зданий крепят на распорных дюбелях, дюбелях-винтах или распорными болтами в нишах строительных конструкций зданий, выполняемых при их изготовлении на ДСК или оставляемых в стенах при кладке кирпичных зданий (табл.1.2).



Размеры ниш для установки осветительных групповых и квартирных щитков

Таблица 1.2



Тип щитка	Размеры, мм			Рисунок
	h	а	b
УОЩВ-6А УОЩВ-12А ЩО33-13 ЩО33-24, Щ031-21 ЩО31-32 ЯОУ-8505, ЯОУ-8506 ЯОУ-8507, ЯОУ-8508	500 700 296 464 530 650 550	400 400 440 440 440 300 300	140 140 150 150 150 150 150
ЩЭ2301- ЩЭ2306, ЩЭ2401- ЩЭ2406	950	500	140		Рис.35. Размеры ниш для установки осветительных групповых и квартирных
ЩЭ3301- ЩЭ3306, ЩЭ3401- ЩЭ3406	950	900	140		щитков
ЩЭ1409, ЩЭ1410 ЩК2101	300 500	290 280	130 130



     Примечание. Конусность ниш необходима только для лучшего извлечения закладных деталей при распалубке отформованных панелей на заводах.





     Осветительные групповые щитки в производственных и общественных зданиях, устанавливают в местах, доступных для обслуживания в любое время, и, как правило, вблизи основных входов и выходов.



     Установка щитков в помещениях, которые во время работы могут оказаться запертыми, не допускается. В пыльных и сырых помещениях устанавливают щитки с уплотненными дверцами и вводами. Высота установки от пола щитков с выключателями, предназначенными для управления освещением, или со счетчиками должна быть не более 1,8-2 м до верха щитка, в квартирах жилых домов 1,4-1,7 м до коробки зажимов счетчиков.



     При наличии в цехах специальных электротехнических мостиков и при отсутствии необходимости управления освещением со щитков (например, общее освещение высоких пролетов производственных цехов), светильники и пункты распределения и управления целесообразно располагать на указанных мостиках. Это позволит значительно сократить протяженность групповых сетей и улучшить условия обслуживания светильников.



     Для монтажа сетей освещения во взрывоопасных зонах классов В-1а, В-1б, В-2, В-2а и установках класса В-1г применяют навесные щитки взрывонепроницаемые ЩОВ-1А и ЩОВ-2А (высота Х ширина Х глубина: 880Х Х600Х325 мм). Для ввода и вывода проводов и кабелей щитки имеют снизу два вводных и сверху четыре выводных устройства. Вводы выполнены с условным диаметром проходного отверстия 45 мм и рассчитаны на присоединение труб диаметром . Выводы выполнены из расчета на присоединение труб диаметром .



     Питающие сети щитков подключают к контактным зажимам вводных устройств проводами и кабелями, оконцованными наконечниками, или с помощью ответвительных сжимов У733М, У859М, позволяющих выполнять присоединение к медным или алюминиевым проводам сечением до 70 мм без разрезания магистрали.



     Монтаж вводно-распределительных устройств, пунктов и щитков производят индустриальным методом с предварительной подготовкой в МЭЗ всех крепежных конструкций, сборкой в блоки, установкой и подключением счетчиков и комплектной доставкой в зону монтажа. Схемы включения электрических счетчиков приведены на рис.36.

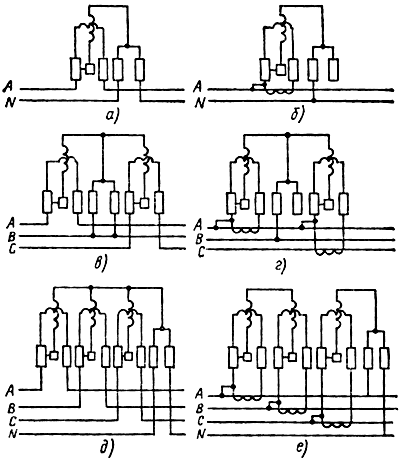

Рис.36. Включение электрических счетчиков

а - непосредственное однофазного счетчика; б - то же, через трансформатор тока; в - непосредственное трехфазного счетчика;

г - то же, через трансформатор тока; д - непосредственное трехфазного счетчика в четырехпроводную сеть;

е - то же, через трансформатор тока





     Квартирные щитки открытой установки типа ЩК поставляют на объект, как правило, без счетчиков, которые после проверки устанавливают перед сдачей жилых домов в эксплуатацию.
