Установка щитков в нишах



     Квартирные, групповые щитки УОШВ, ЩО, ЯОУ для промышленных, административных и общественных зданий и этажные квартирные щитки ЩЭ, ЩК устанавливают в специально подготовленные ниши при выполнении строительных конструкций зданий в домостроительных комбинатах или оставленные в стенах при кладке кирпичных зданий и крепят с помощью распорных дюбелей, дюбелей-винтов и распорных болтов, непосредственно или с помощью специальных рам.



     В зависимости от типа щитков ниши должны иметь необходимые размеры (высоту h, ширину а и глубину b), мм:



     500Х400Х140(УОЩВ-6А), 700Х400Х Х140 (УОШВ-12А), 296Х440Х150 (ЩОЗЗ-13), 464X440X150 (ЩОЗЗ-24, ЩО31-21), 530X440X150 (ЩО31-32), 650X300X150 (ЯОУ-8505, ЯОУ-8506), 550X300X150 (ЯОУ-8507, ЯОУ-8508), 950X500X140 (ШЭ2301 - ЩЭ2306, ЩЭ2401 - ШЭ2406), 950 X Х900Х 140 (ЩЭ3301 - ЩЭ3306, ЩЭ3401 - ЩЭ3406), 300X290X130 (ЩЭ1409, ЩЭ1410), 500X280X130 (ЩК2101)



     Конусность ниш вызвана технологией их изготовления, при которой легче извлекать из них деталь.





     Рис. 31



Монтаж распределительных щитков и вводных устройств



     Применяемые в общественных зданиях и жилых домах повышенной этажности вводно-распределительные устройства серии ВРУ устанавливаются в щитовых помещениях, доступных только для обслуживающего персонала. Допускается размещать ВРУ в помещениях, выделенных в сухих подвалах или в технических подпольях при условии, если они легко доступны для обслуживающего персонала и отделены от других помещений несгораемыми перегородками с пределом огнестойкости не менее 0,75 ч. Для одно- и двухэтажных жилых зданий, не имеющих общих лестничных клеток, ВРУ могут устанавливаться снаружи на стене здания. В этом случае они должны иметь соответствующую степень защиты.



     Панели ВРУ крепят к основанию болтами или штырями через четыре отверстия в нижних рамах каждой панели (рис.32). Между собой панели скрепляют болтами. Ввод проводов и кабелей осуществляют снизу через приямок или канал, а ввод - как снизу, так и через верхнюю крышку.

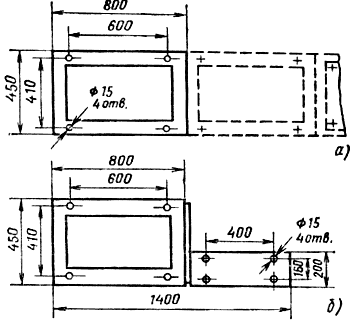

     Рис.32.Установочные размеры вводных панелей

а - панелей серии ВРУ; б - блочной панели ВРУ1-41-ОЩ





     На рис. 1, б показано крепление блочной панели ВРУ1 - 41 - ОЩ, состоящей из распределительной панели ВРУ1  и шкафа КК878 (КК879) с аппаратурой автоматического управления освещением. Шкафы КК878 (КК879) имеют габариты 1200Х600Х200, с подставкой 500Х600Х200 мм. Они могут также устанавливаться отдельно от распределительных панелей ВРУ1.



     Щитки осветительные типов ОП, ОПВ, ОЩ, ОЩВ, ЯОУ, ПР11, предназначенные для распределения электроэнергии и защиты от перегрузок и токов короткого замыкания групповых линий освещения в промышленных, административных и общественных зданиях, и осветительные квартирного типа ЩК устанавливают открыто на стене или колонне и закрепляют на распорных дюбелях, дюбелях-винтах, на конструкциях (рис.33 а, б), пристреливаемых  строительно-монтажными пистолетами, согласно установленным размерам, приведенным в табл.1.1. На рис.33, в показано крепление навесных распределительных щитков типа ПР11-3065 на конструкциях из УСЭК, изготовленных в МЭЗ.

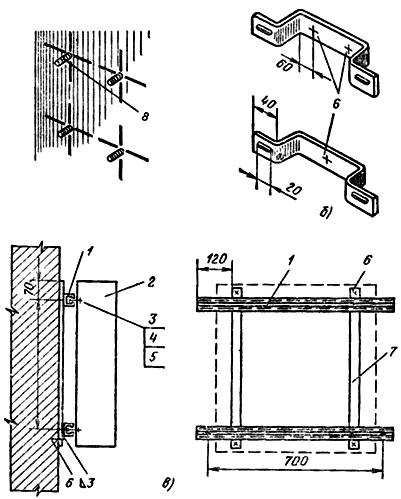

    Рис.33. Крепление щитков открытой установки

а - на дюбель-винтах; б - на конструкциях из полосовой стали; в - на конструкциях из УСЭК; 1 - УСЭК52; 2 - щиток ПР11-3065;

3 - болт М 12X25; 4 - гайка закладная УСЭК77; 5 - держатель УСЭК78; 6 - дюбель ДГП 4,5Х50; 7 - полоса стальная 40X4
