Метод измерения сопротивления изоляции пола и стен

(рекомендации ГОСТ Р 50571.16-99)



     В качестве источника постоянного тока используют мегаомметр, обеспечивающий напряжение холостого хода 500 В (или 1000 В, если номинальное напряжение установки превышает 500 В).



     Сопротивление измеряют между измерительным электродом и защитным проводником электроустановки.



     Измерительные электроды могут быть одного из нижеследующих типов. В случае разногласий рекомендуется использовать электрод 1.



     Примечание. Испытания рекомендуется выполнять до нанесения на испытуемые поверхности отделочных покрытий (лак, краски и другие отделочные материалы).



Измерительный электрод 1



     Электрод состоит из квадратной металлической пластины со стороной 250 мм и квадратной влажной водопоглощающей бумаги или материи, излишнюю влагу из которой удаляют, со стороной примерно 270 мм, помещаемой между металлической пластиной и измеряемой поверхностью.



     Во время измерения пластину прижимают к поверхности пола или стены с усилием приблизительно 750 или 250 Н соответственно.





Измерительный электрод 2



     Измерительный электрод представляет собой треножник, ножки которого образуют вершины равностороннего треугольника (рис.45).

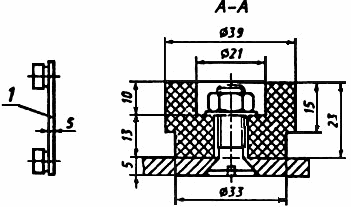

Рис.45. Испытательный электрод 2

1 - алюминиевая пластина; 2 - винт с шайбой и гайкой; 3 - клемма; 4 - контактная ножка из проводящей резины





     Каждая, ножка имеет эластичное основание, обеспечивающее при нагрузке плотный контакт с измеряемой поверхностью площадью приблизительно 900 мм и сопротивлением менее 5000 Ом.



     Перед измерением поверхность смачивают или покрывают влажной материей. Во время измерений треножник прижимают к поверхности пола или стены с усилием, равным 750 или 250 Н соответственно.





4. Материально-технические ресурсы

Механизмы, инструменты и приспособления

N п.п.

Наименование

Тип, марка

Единица измерения

Количество

1.

Нормокомплект

НК-ПИМу

комплект

1

2.

Монтажная площадка

ПМ-600

шт.

2

3.

Подъемное приспособление (консоль, канат, монтажный блок, лебедка)

ЭТГ

шт.

1

4

Автопогрузчик-самосвал

АОО308

шт.

1





5. Охрана окружающей среды и правила техники безопасности Техника безопасности





     5.1. При подготовке болтовых отверстий ВРУ необходимо пользоваться шпильками или специальными ломиками. Проверять совпадение отверстий пальцами не разрешается.



     5.2. Установка и крепление подъемного приспособления допускается только в местах указанных в проекте производства работ или по указанию мастера.



     5.3. Перед началом механизированных работ ответственный за перемещение грузов обязан объяснить рабочим последовательность выполнения операций и обязанности каждого рабочего; проверить исправность всех механизмов, такелажа, приспособлений, и подмостей, а также напомнить рабочим и машинистам значение подаваемых сигналов.



     5.4. Место расположения лебедки и зону подъема груза необходимо оградить. При подъеме груз должен быть предварительно приподнят на высоту не более 200-300 мм для проверки правильности строповки и надежности действия тормозов грузовой лебедки.



     5.5. Во время работы лебедки запрещается:



     а) поправлять канат на роликах и блоках, а трос на барабане лебедки руками;



     б) производить во время спуска груза: торможение барабана лебедки при помощи деревянных лаг;



     в) стоять рядом с натянутым канатом;



     г) производить смазку и чистку.
