Проверка работы узо
(рекомендации ГОСТ Р 50571.16-99)
В качестве примеров даны следующие методы
Метод 1
На
рисунке 42 показан принцип метода, при
котором регулируемое сопротивление
присоединяют между фазным проводником
на стороне нагрузки и открытой проводящей
частью. Ток увеличивают путем уменьшения
сопротивления регулируемого резистора
Ток
,
при котором УЗО срабатывает, не должен
быть больше номинального тока срабатывания
Примечание.
Этот метод может быть использован для систем ТN-S, ТТ и IТ. В системе IТ может быть соединение точки схемы с землей при проведении испытания, необходимого для срабатывания УЗО.
Рис.42. Схема проверки УЗО по методу 1.

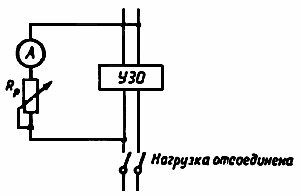

Метод 2
На рисунке 43 показан принцип метода, при котором регулируемое сопротивление присоединяют между одним проводником (фазным или нулевым рабочим) на стороне питания и другим проводником (нулевым рабочим или фазным) на стороне нагрузки. Ток увеличивают путем уменьшения сопротивления регулируемого резистора
Ток , при котором УЗО срабатывает, не должен быть больше . Нагрузка во время испытания должна быть отсоединена.
Примечание.
Метод 2 может быть использован для систем ТN-S, ТТ и IТ.
Рис.43. Схема проверки УЗО по методу 2.
Метод 3
На рисунке 44 показан принцип метода, использующего вспомогательный электрод. Ток увеличивают путем уменьшения сопротивления регулируемого резистора .
Затем измеряют напряжение U и между открытыми проводящими частями и независимым вспомогательным электродом.
Измеряют также ток , который не должен быть больше , при котором УЗО срабатывает.
Должно быть выполнено следующее условие
,
где
-
предельное нормируемое напряжение
прикосновения, В.
Рис.44. Схема проверки УЗО по методу 3.
Примечания.
1. Метод 3 может быть использован только в том случае, если расположение электроустановки позволяет использовать вспомогательный электрод.
2. Метод 3 может быть использован для систем ТN-S, ТТ и IТ. В системе IТ может быть необходимым при проведении испытаний соединение точки системы с землей для обеспечения срабатывания УЗО.
Приложение 2
Форма 2
|
|
|
(Министерство) |
|
(город) |
(трест) |
|
(заказчик) |
(монтажное управление) |
|
(объект) |
(участок) |
|
"_____"___________ 200 ____г. |
АКТ
Технической готовности электромонтажных работ
Комиссия в составе: представителя строительной организации |
|
|||||
|
||||||
(должность, фамилия, и., о.) |
||||||
представителя заказчика |
|
|||||
|
(должность, фамилия, и., о.) |
|||||
представителя электромонтажной организации |
|
|||||
|
||||||
(должность, фамилия, и., о.) |
||||||
произвела осмотр смонтированного электрооборудования. |
||||||
1. Электромонтажной организацией выполнены следующие работы: |
|
|||||
|
||||||
(перечень, основные технические характеристики, физические объемы) |
||||||
|
||||||
2. Электромонтажные работы выполнены в соответствии с проектом, разработанным |
||||||
|
||||||
(проектная организация) |
||||||
3. Отступления от проекта перечислены в Приложении 1 к акту. |
||||||
4. Комиссия проверила техническую документацию (Приложение 2), предъявленную в объеме требований ПУЭ, СНиП 3.05.06-85. |
||||||
5. Индивидуальные испытания электрооборудования |
|
|||||
|
(проведены/не проведены) |
|||||
6. Остающиеся недоделки, не препятствующие комплексному опробованию, и сроки их устранения перечислены в Приложении 3. |
||||||
7. Ведомость смонтированного электрооборудования приведена в Приложении 4. |
||||||
8. Заключение. |
||||||
8.1. Электромонтажные работы выполнены по проектной документации согласно требованиям СНиП 3.05.06-85 и ПУЭ. |
||||||
8.2. Настоящий акт является основанием для: |
|
|||||
а) организации работы комиссии о приемке оборудования после индивидуальных испытаний; |
||||||
б) непосредственной передачи электроустановки заказчику (генподрядчику) в эксплуатацию |
||||||
|
|
|
||||
Представитель заказчика |
|
|
||||
|
|
(подпись) |
||||
Представитель генерального подрядчика |
|
|
||||
|
|
(подпись) |
||||
Представитель электромонтажной организации |
|
|
||||
|
|
(подпись) |
||||
Сдали* |
|
Приняли |
||||
|
|
|
||||
(подпись) |
|
(подпись) |
||||
* Заполняется в случае, указанном в п.8.2б настоящего акта.
Приложение 3
Электромонтажная организация |
|
Предприятие |
|
|||
Адрес |
|
|
|
|||
Тел. |
|
|
Объект |
|
||
|
|
"______"________________ 200_____г. |
||||
|
|
Лист N |
|
|||
АКТ
