2.4. Эпюры гидростатического давления
Закон распределения в жидкости гидростатического давления изображается графически в виде эпюр давления. Для этого нужно представить давление вектором, направление которого совпадает с направлением давления, а значение пропорционально значению давления.
Эпюры
всегда следует строить со стороны
жидкости, помня о направлении действия
нормальных напряжений в покоящейся
жидкости (по внутренней нормали). Так,
для плоской наклонной стенки, восстановив
в каждой точке перпендикуляры
,
и соединив концы этих отрезков, получим
соответствующие эпюры давления (рис.
7);
– глубина погружения рассматриваемой
точки под свободной поверхностью.

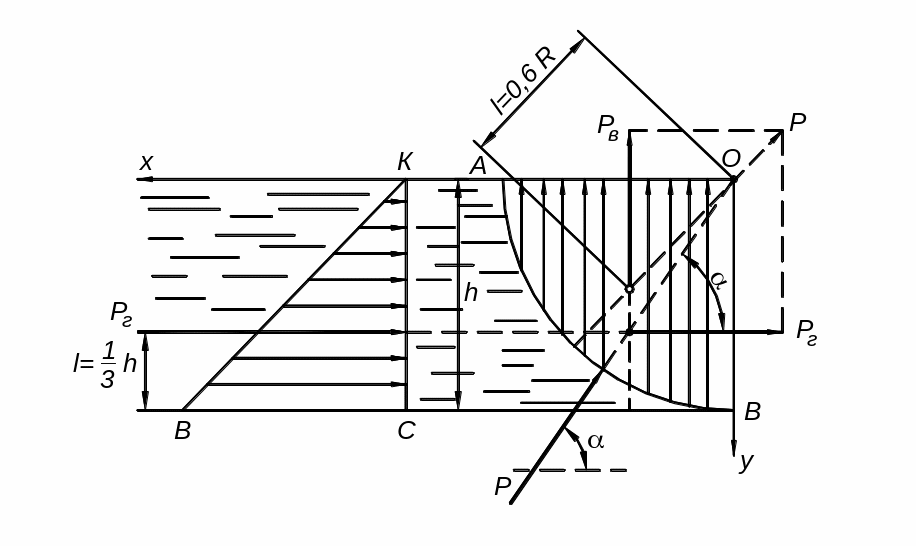

Рис. 7
Рассмотрим пример построения эпюр давления на криволинейную поверхность.
Первый случай. Цилиндрическая поверхность, давление жидкости с одной стороны – справа (см. рис.7). Горизонтальная составляющая суммарного гидростатического давления
Плечо давления горизонтальной составляющей силы
Вертикальная составляющая суммарного гидростатического давления
Равнодействующая суммарного гидростатического давления
,
а угол наклона линии действия силы может быть определен из формулы
Точку
приложения силы
можно найти графически, что показано
на рис. 7. Для этого проводим пунктир по
направлению
до пересечения с вертикальной составляющей
силой
– точка К, приложенной в центре тяжести
тела давления. От точки пересечения
и
строим параллелограмм и находим
равнодействующую силу давления
.
Далее величину
откладываем в масштабе на линии
равнодействующей от криволинейной
поверхности (точка Е,
которая и есть точка приложения
равнодействующей силы – центр давления).
Второй случай. Цилиндрическая поверхность, давление жидкости с одной стороны – слева (рис. 8). Треугольник ВКС – эпюра гидростатического давления от горизонтальной составляющей , АОВ – сечение тела давления. Сила направлена вверх. Горизонтальная составляющая
.
Рис. 8
Сила приложена в центре тяжести треугольника ВКС.
Сила приложена в центре тяжести тела давления АОВ.
Равнодействующая суммарного давления на цилиндрическую поверхность АВ
.
Третий случай. Полуцилиндрический затвор, давление жидкости с одной стороны (рис. 9).
Горизонтальная составляющая суммарного гидростатического давления
.
Вертикальная
составляющая
направлена вверх:
.
Вертикальная
составляющая
направлена вниз:
Результирующая вертикальная составляющая
Рис. 9
Равнодействующая суммарного гидростатического давления и точка ее приложения находится обычным путем.
