Практическая работа №2 Тема: Расчет производительности бурстанка

Цель работы. По показателю буримости горных пород произвести выбор способа бурения. Выполнить замеры основных параметров рабочего органа бурового станка и рассчитать производительность буровой машины.

Теоретические сведения.

Ход выполнения работы:

1. Произвести выбор бурового оборудования.

2. С помощью линейки измерить диаметр резцовой коронки шнекового бурового станка.

3. Зарисовать рабочий орган бурового инструмента.

4. Определить техническую скорость бурения станка шнекового бурения по формуле:

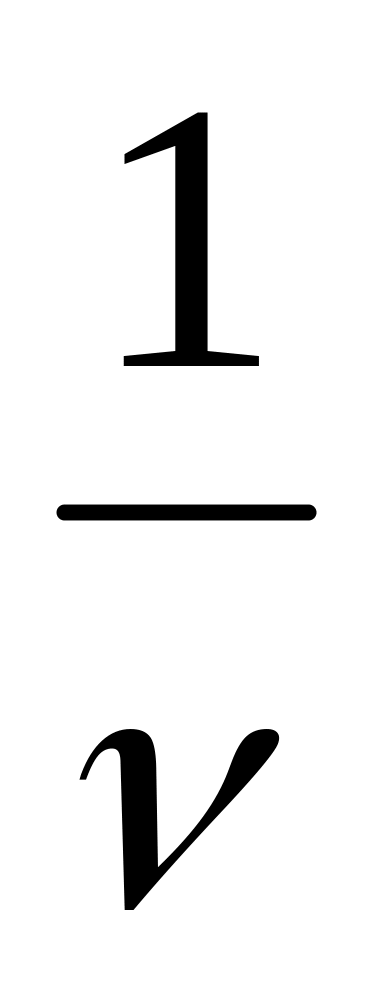

Υ = , м/ч (2.1)

5. Определить сменную производительность бурового станка по формуле:

Q (2.2)

Т - продолжительность рабочей смены, 8ч

- продолжительность подготовительно-заключительных операций в смене, 0,5ч

- время регламентированных перерывов в смене, 1ч

- основное время на бурение 1-го метра скважины, =

- вспомогательное время на бурение 1-го метра скважины

6. Определить годовую производительность бурового станка по формуле:

Q , м/год (2.3)

Таблица 2.1 – Задание по вариантам для выполнения СРСП №2:

вариант	1	2	3	4	5	6
разрабатываемая порода	аргиллит	каменный уголь	известняк	песчаник	бурый уголь	туф
Показатель буримости	6	4	5	3	2	5

Практическая работа №3 Тема: Определение мощности и выбор двигателя вращателя бурстанка

Цель работы. По показателю крепости горных пород определить мощности и выбрать двигатели вращателя бурстанка.

Теоретические сведения.

1.1 По таблицам приложений принимаем в зависимости от заданных условий величину прочности породы при бурении δ(10⁵Па), частоту вращения долота n_дол(об/мин) механическую скорость бурения V_бур см/мин.

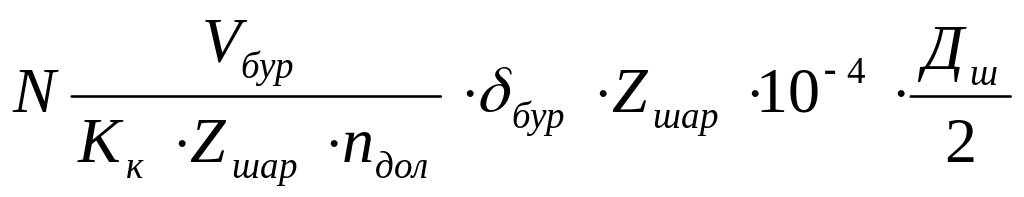

1.2 Сопротивление, преодолеваемое механизмом вращения N_шар, м:

, (3.1)

где К_к - коэффициент, учитывающий уменьшение скорости бурения;

Z_шар - число шарошек на долоте.

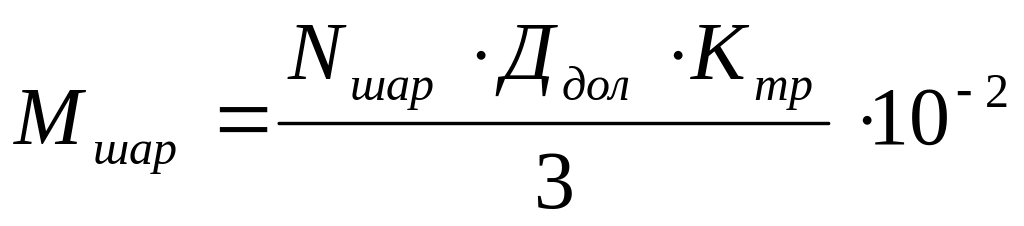

Момент сопротивления (вращения) М_шар, нм, определяется по формуле:

, (3.2)

где К_тр=1,12 – коэффициент, учитывающий трение в подшипниках.

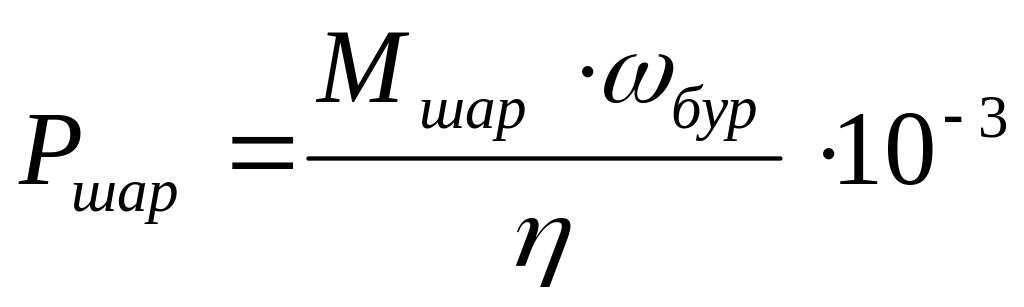

1.3 Мощность двигателя вращателя, Р_шар(кВт):

, (3.3)

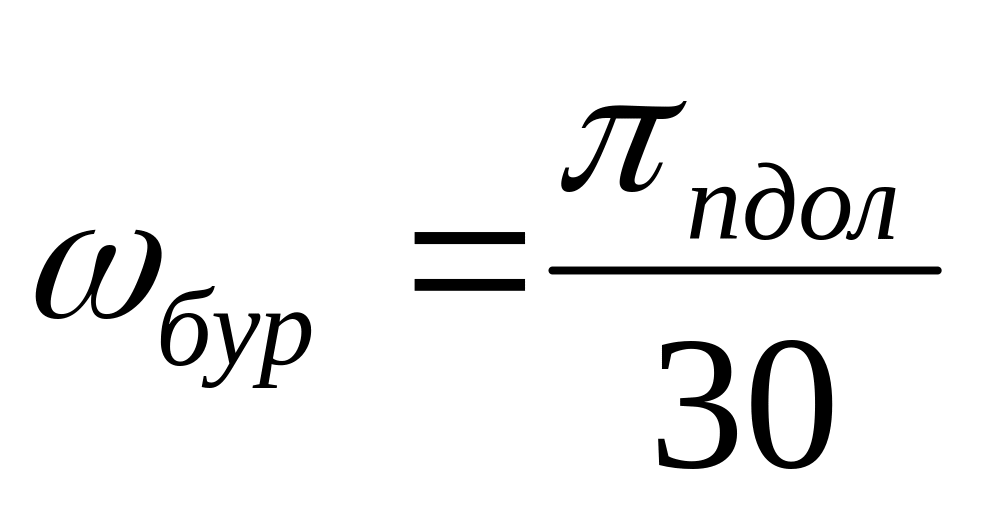

где , угловая скорость вращателя долота, рад/с.

1.4 Принять кинематическую схему, выбрать передаточное число редуктора вращателя (таблица приложения), i_пер.

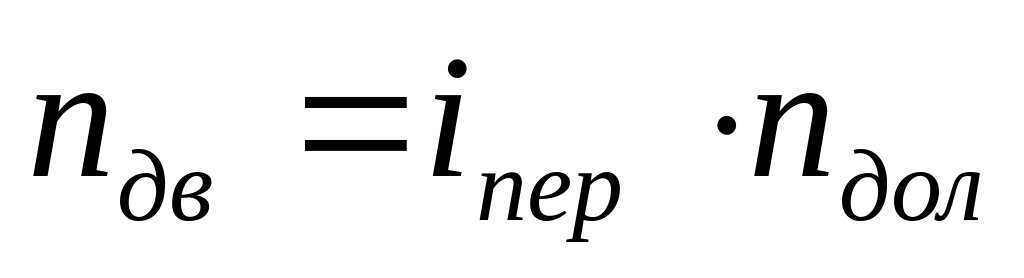

1.5 Частота вращения двигателя, n_дв (об/мин):

. (3.4)

В соответствии с расчетными данными выбрать для привода вращателя ближайший по мощности и номинальной частоте вращения двигатель.

Задача №1. Определить усилие подачи бурового инструмента и мощность двигателя привода вращателя станками шарошечного бурения при следующих условиях: диаметр шарошечного долота Д_шар, см; КПД механизма вращателя η = 0,65.

Станок предназначается для бурения скважин в породах с коэффициентом крепости f_пр по шкале профессора М.М. Протодьяконова.

Таблица 3.1 - Задание по вариантам для выполнения СРСП №3.1:

Варианты	1,6	2,7	3,8	4,9	5,10
Дшар, см	21,5	21,5	21,5	24,5	32
Тип бурстанка	2СБШ-200-32	3СБШ-200-60	4СБШ-200-40	СБШ-250МНА	СБШ-320-36
Коэффициент крепости fпр	6-10	10-12	12-14	12-14	14-16

2.1 По таблицам приложений принимаем в зависимости от заданных условий величину прочности породы при бурении δ(10⁵Па), плотность породы в целике γ (т/м), частота вращения шнека с коронкой n_шн, об/мин, механическую скорость бурения V_бур(см/мин) коэффициент разрыхления породы К_р=1,15.

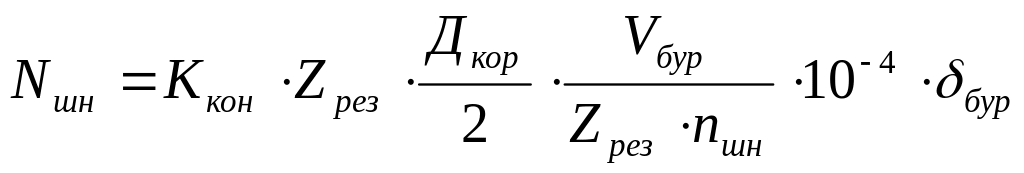

2.2 Сопротивление преодолеваемое механизмом вращателя N_шн(н):

,

где К_кон = 0,8 – коэффициент контакта грани резца с породой

Z_рез = 2 - число резцов на коронке.

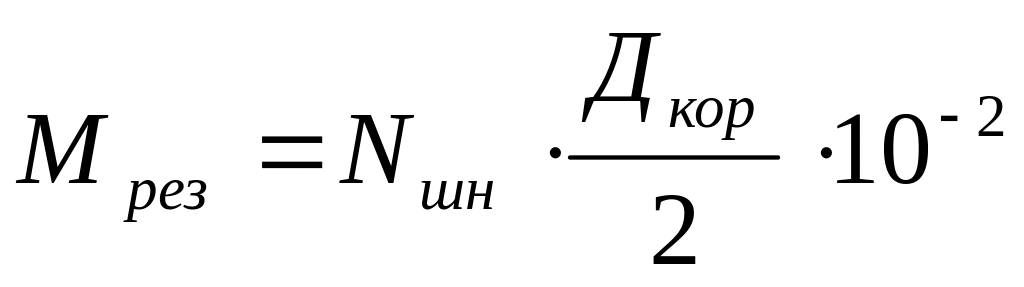

2.3 Момент сопротивления, М_рез, нм:

.

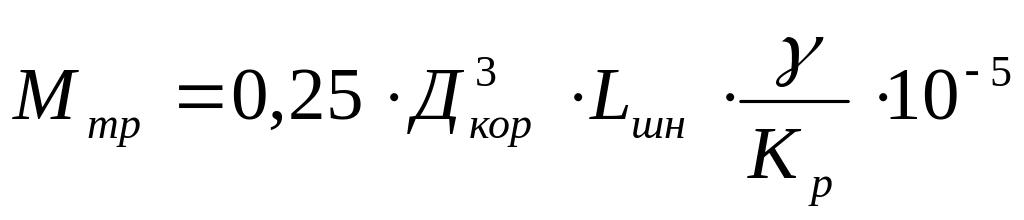

2.4 Момент необходимый для транспортирования разрыхленной породы и скважины М_тр, (нм):

,

где L_шн - максимальная длина шнека.

Задача №2. Определить мощность и выбрать двигатель привода вращателя при следующих условиях:

Таблица 3.1 - Задание по вариантам для выполнения СРСП №3.2:

Варианты	1	2	3	4	5	6	7	8	9	10
Дкор, см	11,5	12,5	16	20	11,5	12,5	16	20	11,5	16
Тип бурстанка	2СБР-125-30	2СБР-125-30	СВБ-2М	СБР-160-А-24	2СБР-125-30	2СБР-125-30	СВБ-2М	СБР-200-50	2СБР-125-30	СБР-160-А-24
Коэффициент крепости fпр	2	4	6	8	6	6	2	4	4	4
