Схемы работы поршневых компрессоров.

Объемные – компрессоры в которых сжатие х.а осуществляется за счет сближения стенок, ограничивающих объем в котором находится х.а.

Поршневые холодильные компрессоры

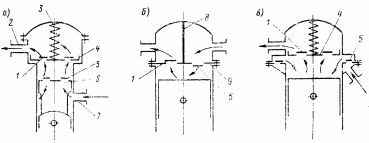

Рис.21 Схемы работы бескрейцкопфных компрессоров

В прямоточных компрессорах (рис. 10,1а) всасывающие клапаны 5 расположены в днище поршня 6,а нагнетательные клапаны 1, в верхней внутренней крышке безопасности 4. Всасывающий патрубок 7 компрессора сообщается с полостью поршня, нагнетательный патрубок 2 расположен в верхней части цилиндра.

При ходе поршня вниз в рабочей полости цилиндра давление над поршнем снижается, всасывающий клапан открывается, и пар ч/з всасывающий патрубок 7 поступает в надпоршневое пространство. При движении поршня вверх всасывающий клапан закрывается, пар сжимается и выталкивается ч/з открытый нагнетательный клапан 1 и ч/з патрубок 2 в конденсатор. Ложная крышка 4, прижимаемая к цилиндру буферной пружиной 3, предохраняет компрессор от гидравлического удара при попадании жидкого хлада в цилиндр.

В непрямоточных компрессорах (рис 10,1б) малой холодопроизводительности всасывающие 5 и нагнетательные 1 клапаны расположены в неподвижной клапанной плите 9. Крышка цилиндров разделена перегородкой 8 на всасывающую и нагнетательную полости. При ходе поршня вниз давление в цилиндре снижается и ч/з всасывающий клапан 5 в рабочую полость цилиндра всасывается пар из испарителя. При ходе поршня вверх всасывающий клапан закрывается, пар сжимается и через нагнетательный клапан выталкивается в конденсатор.

В непрямоточных компрессорах средней и крупной холодопроизводительности всасывающие клапаны размещены периферийно (рис 10.1 в), что позволяет увеличить проходное сечение клапанов (всасывающего, нагнетательного) и, следовательно, уменьшить дроссельные потери.

Лекция №12 Основные и вспомогательные аппараты холодильной машины.

В состав холодильных установок, кроме компрессоров, входят теплообменные аппараты – испарители, конденсаторы, воздухоохладители, переохладители, регенеративные теплообменники, а также вспомогательные аппараты – маслоотделители, маслосборники, ресиверы, осушители, промежуточные сосуды, фильтры, воздухоотделители, трубопроводы и контрольно - измерительные приборы.

Испаритель – теплообменный аппарат, в котором х.а кипит за счет теплоты от охлаждаемой среды. Бывают: кожухотрубные, кожухозмеевиковые, панельные.

Конденсатор - теплообменный аппарат, в котором происходит охлаждение и конденсация пара х.а , поступающего из компрессора за счет передачи теплоты охлаждающей среде (воде, воздуху).Различают: водяные, воздушные, водовоздушные.

Переохладители – противоточный теплообменный аппарат, из двойных труб (труба в трубе), в которой жидкий аммиак охлаждается ниже температуры конденсации за счет охлаждающей воды, движущейся противотоком по внутренним трубкам.

Маслоотделитель – аппарат для улавливания масла, уносимого из компрессора. Устанавливают на нагнетательной стороне компрессора перед конденсатором.

Маслосборники – часть масла, не улавливаемая маслоотделителем попадает в маслосборник позволяющий производить выпуск масла, освобожденного от растворенного в нем х.а при P=Pатм.

Ресивер – емкость для сбора жидкого хладагента, накапливания и обеспечения его равномерного поступления в испарительную систему. Делится на: линейные, дренажные, циркуляционные, защитные, запасные.

Осушители – аппарат осуществляющий осушение х.а, и его очистку от механических загрязнений. Конструктивно - аналогичны фильтрам механической очистки. В качестве абсорбентов влаги применяют силикагель или синтетический цеолит.

Промежуточные сосуды – применяют в двухступенчатых холодильных установках дл полного промежуточного пара после ступени низкого давления, а также для переохлаждения жидкого х.а. перед дросселированием. Являются отделителями жидкости и маслоотделителями.

Фильтры. В систему х. установки в процессе ее изготовления и монтажа, а также при техническом обслуживании попадают различные механические включения (окалина, песок и др.) Различают паровые и жидкостные.

Воздухоотделители – аппарат удаляющий воздух и другие неконденсирующиеся газы попавшие в холодильную установку в результате подсоса через уплотнения, во время монтажа или ремонта аппаратов и конденсатора. Принцип охлаждения смеси воздуха с х.а до отрицательных температур и конденсации паров х.а.

Трубопроводы и соединения – предназначены для соединения между собой отдельных механизмов, аппаратов и узлов холодильной машины.

Арматура – запорные и регулирующие клапаны, клинкетные задвижки, обратные и предохранительные клапана.

Контрольно–измерительные приборы – указатели уровня, манометры, термометры.
