5.1.7.Выбор трансформатора тока та2 наружной установки на 500кВ.
Трансформаторы тока выбирают:
по напряжению
Uуст < Uном, 500кВ=500кВ;
по току Imах < Iном1.
По [1,таблица П4.5 ] выбираем трансформаторы тока типа ТФЗМ-500Б-VIУ1, с Iном1 =1000А> Imах =404 А.
ТФЗМ-500Б-VIУ1- трансформаторы тока опорного типа в фарфоровом корпусе с бумажно-масляной изоляцией с первичной и вторичной обмотками, выполненными в виде звеньев: трансформатор имеет один магнитопровод с обмоткой класса 0,5 и три магнитопровода для релейной защиты класса 10Р.
Таблица 5.4 Расчетные и каталожные данные трансформатора тока
ТФЗМ-500Б-VIУ1
Расчетные данные |
Каталожные данные |
Uуст=500 кВ |
Uном =500кВ |
Imах =404 А |
Iном1 =1000А |
Iу= 6,695 кА |
180 кА |
Вк =2,226 кА2∙с |
682∙1=4624 кА2∙с |
Z2р=4,75 Ом |
Z2ном =30 Ом |
Для
проверки ТА1 по вторичной нагрузке,
пользуясь схемой включения рисунок 5.2
и каталожными данными приборов, определяем
нагрузку по фазам для
Рисунок 5.2.
Схема включения измерительных приборов
Таблица 5.5 Вторичная нагрузка трансформатора тока
Прибор |
Тип |
Нагрузка, В∙А, фазы |
||
|
|
А |
В |
С |
Амперметр |
Э-335 |
0,5 |
0,5 |
0,5 |
Ваттметр |
Д-335 |
0,5 |
- |
0,5 |
Варметр |
Д-335 |
0,5 |
- |
0,5 |
Датчики: |
|
|||
активной мощности |
Е-829 |
1,0 |
- |
1,0 |
реактивной мощности |
Е-829 |
1,0 |
- |
1,0 |
Счётчик активной. энергии |
СЭТ3а-01-01 |
0,05 |
----- |
0,05 |
Счётчик. реактивной энергии |
СЭТ3р-01-01 |
0,05 |
----- |
0,05 |
Итого |
|
3,6 |
0,5 |
3,6 |
Из рисунка 5.2 и таблицы 5.5 видно, что наиболее загруженные трансформаторы тока фаз А и С. Общее сопротивление приборов:
rприб= 3,6/1²=3,6 Ом.
Допустимое сопротивление проводов:
Rпр=Z2ном- rприб - rк =30-3,6-0,1=26,3 Ом.

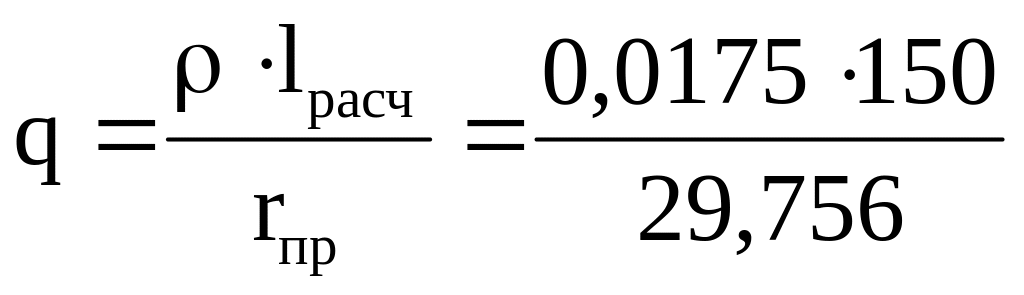

Для цепей РУ 500кВ применяется кабель с медными жилами, ориентировочная длина l=150 м, трансформаторы тока соединены в полную звезду, поэтому l=lрасч, тогда сечение:
=
0,082 мм2.

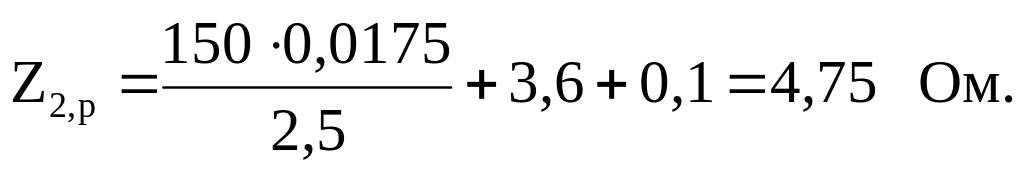

Принимаем контрольный кабель КВВГнг с жилами сечением 2,5 мм2.
Выбираем
трансформатор тока ТА3 встроенный в
автотрансформатор на стороне ВН типа
ТВТ 500-I-750/1.
Расчетные и каталожные данные
трансформатора тока ТВТ 500-I-750/1
приведены в таблице 5.6.
Таблица 5.6 Расчетные и каталожные данные трансформатора тока
ТВТ 500-I-750/1
Расчетные данные |
Каталожные данные |
Uуст=500 кВ |
Uном =500кВ |
Imах =404 А |
Iном1 =750А |
Iу= 6,695 кА |
Не проверяются |
Вк =2,226 кА2∙с |
(кт∙Iном1)2∙tт= (14,4∙0,75)2∙3=350 кА2∙с |
Z2р=1,65 Ом |
Z2ном =60 Ом |
Таблица 5.7 Вторичная нагрузка трансформатора тока ТВТ 500-I-750/1
Прибор |
Тип |
Нагрузка, В∙А, фазы |
|
|
|
|
А |
В |
С |
Амперметр |
Э-335 |
0,5 |
0,5 |
0,5 |
Итого |
|
0,5 |
0,5 |
0,5 |
Рисунок 5.3 Схема включения измерительных приборов
По таблице 5.7 определим общее сопротивление приборов:
Rприб=0,5/12=0,5 Ом;
Rпр=Z2ном- rприб - rк =60-0,5-0,05=59,45Ом,
мм2
.
Принимаем контрольный кабель КВВГнг с жилами сечением 2,5мм2.
