3. Выбор трансформаторов собственных нужд и схемы собственных нужд 0,4/0,23 кВ.

На всех двухтрансформаторных ПС 35-750 кВ устанавливаются два трансформатора СН, мощность которых выбирается в соответствии с нагрузкой:

Sсн – нагрузка собственных нужд ПС, кВт;

Sсн = 600 кВА [8, таблица3.1];

n = 1,4 – коэффициент допустимой аварийной перегрузки;

Sтс.н.  S_расч =k_c Sсн /1,4= 0,8600/1,4=342,9 kB∙A. Здесь k_c–коэффициент спроса, учитывающий коэффициенты одновременности и загрузки. Принимаем k_c=0,8.

Выбираем по [1,таблица П2.3] трансформатор ТМ-400/35 кВ. Параметры трансформатора заносим в таблицу 3.1.

Таблица 3.1 Каталожные данные трансформатора ТМ-400/35 кВ

Тип	Sном кВ∙А	Номинальное напряжение кВ		Потери,Вт		UK, %	IX, %.
		ВН	НН	РХ,Вт	РК,Вт
ТМ-400/35	400	35	0,4	1200	5500	6,5	2,1

Для питания оперативных сетей применяется постоянный ток. Трансформаторы СН присоединяются к РУ 10 кВ. Схема питания собственных ПС представлена ниже на рисунке 3.1.

Рисунок 3.1Схема питания собственных нужд ПС

4. Расчёт токов трехфазного кз. Выбор и проверка токоограничивающих реакторов (в необходимом случае).

Расчёт токов короткого замыкания производим для выбора шин, проверки параметров электрооборудования, а так же для выбора или проверки уставок релейной защиты и автоматики.

Выбор числа и мест точек короткого замыкания обуславливается конфигурацией схемы и наиболее тяжёлыми режимами для выбираемого в последствии оборудования. На рисунке 4.1 представлена расчетная схема узловой подстанции.

На основании расчетной схемы составляем электрическую схему замещения, в которой все магнитные связи заменяем на электрические.

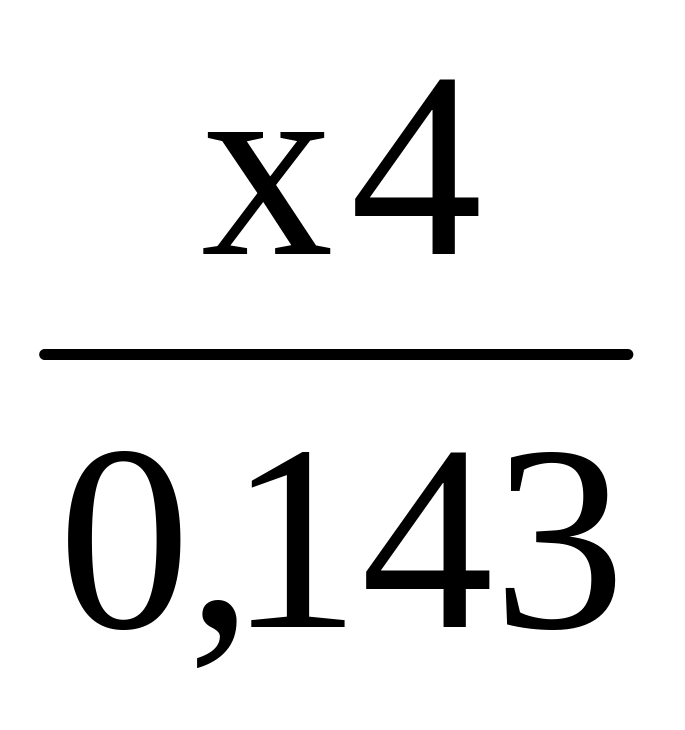

На рис. 4.2 представлена схема замещения для расчёта токов к.з., каждый элемент которой замещён своим параметром, который влияет на величину тока к.з. В его обозначении в числителе указан его порядковый номер, в знаменателе – величина его сопротивления в относительных единицах.

Определяем параметры схемы замещения. Для этого задаёмся базисными условиями:

S_б=1000 МВА; U_б=U_ср.кз.

Параметры схемы замещения определим из следующих соотношений:

Сопротивление системы:

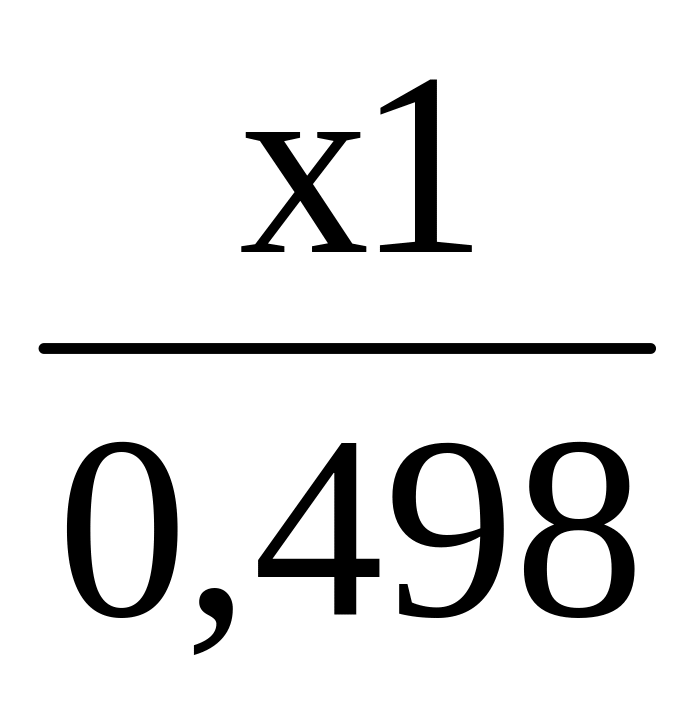

X₁ = Х_с* S_б/S_{ном с} = 2,2  1000/4420= 0,498;

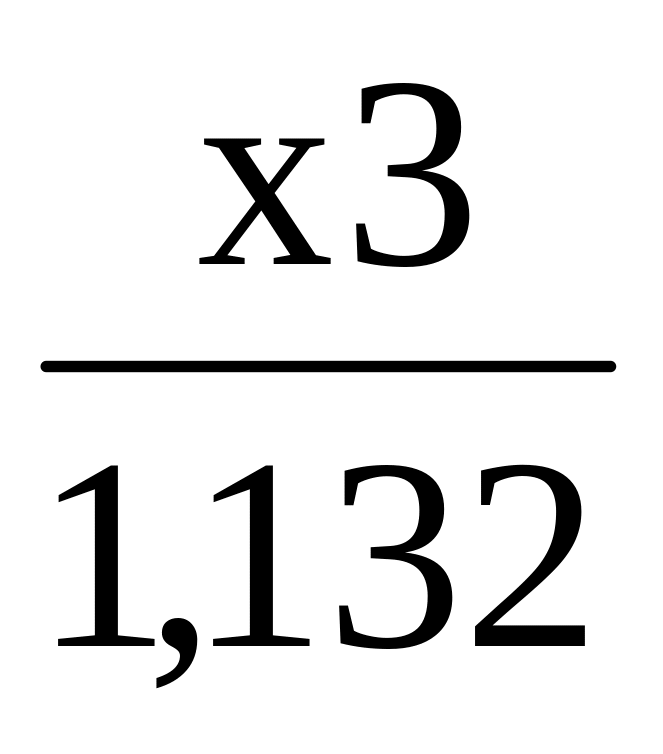

X₃ = Х_ЭС* S_б/S_{ном с} = 2,15  1000/1900= 1,132;

Сопротивление линий электропередачи:

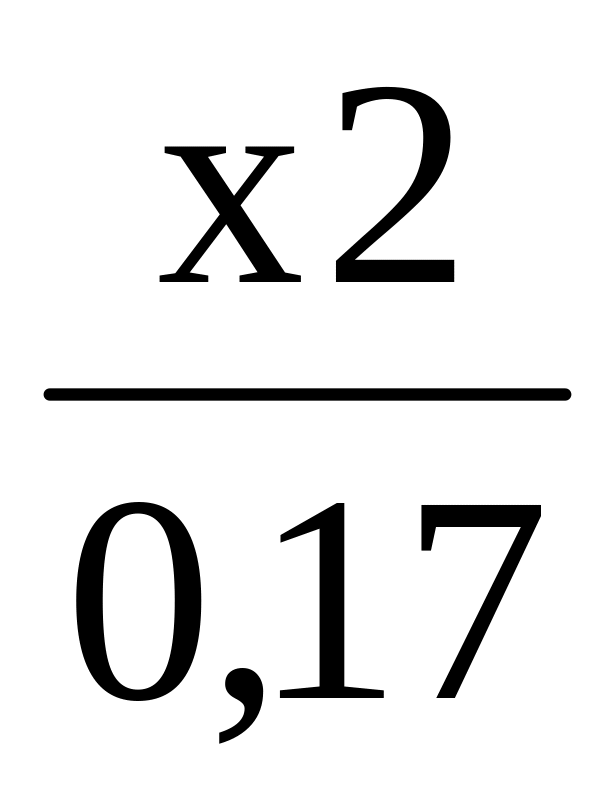

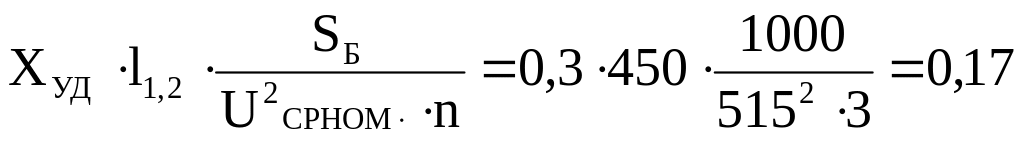

X₂= ;

X₄=

Сопротивление автотрансформаторов АТ1 и АТ2:

U_кв% = 0,5  (U_кв-с% + U_кв-н% - U_кс-н%) = 0,5  (13 + 33 –18,5) = 13,75 %;

U_кс% = 0,5  (U_кв-с% + U_кс-н% - U_кв-н%) = 0,5  (13 + 18,5 –33) = 0%;

U_кн% = 0,5  (U_кс-н% + U_кв-н% - U_кв-с%) = 0,5  (18,5+33 –13) = 19,25 %;

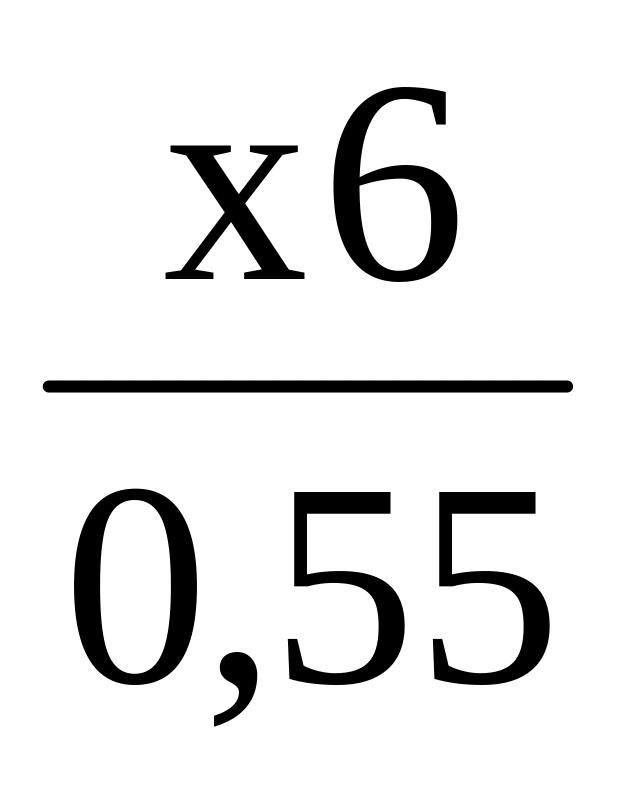

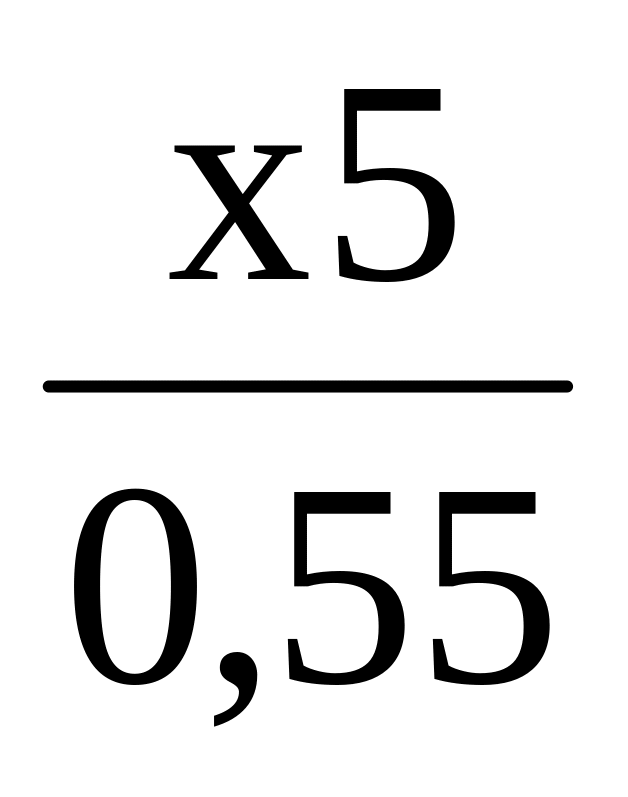

X₅= X₆ = = (13,75  1000)/(100  250) = 0,55;

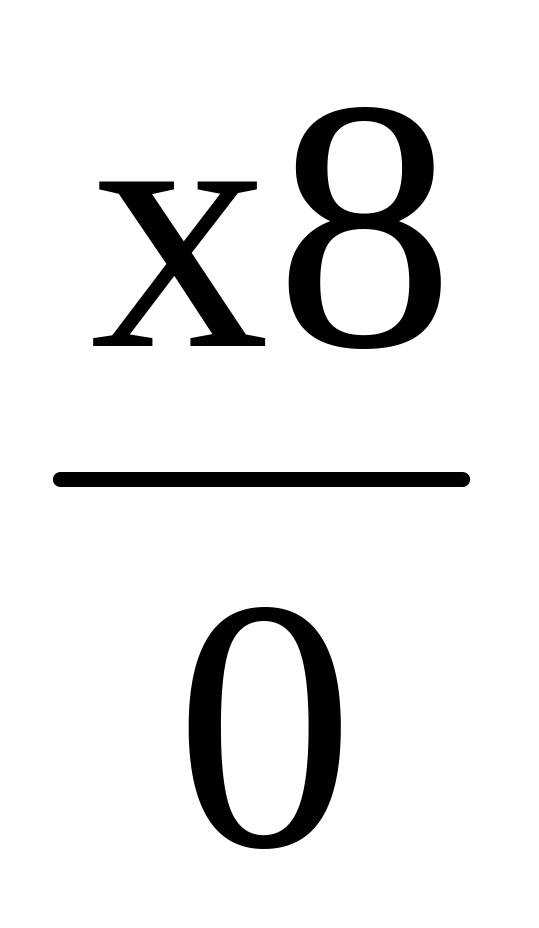

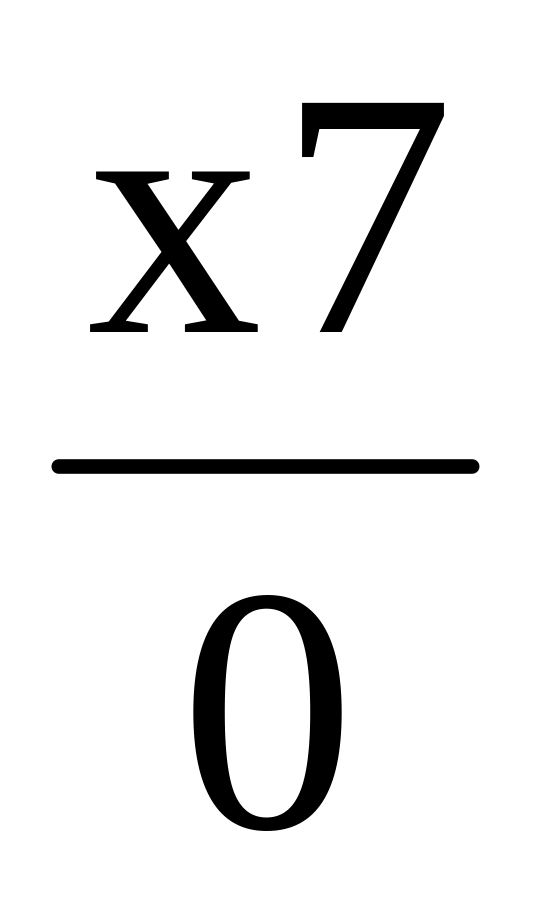

X₇ = X₈ = 0;

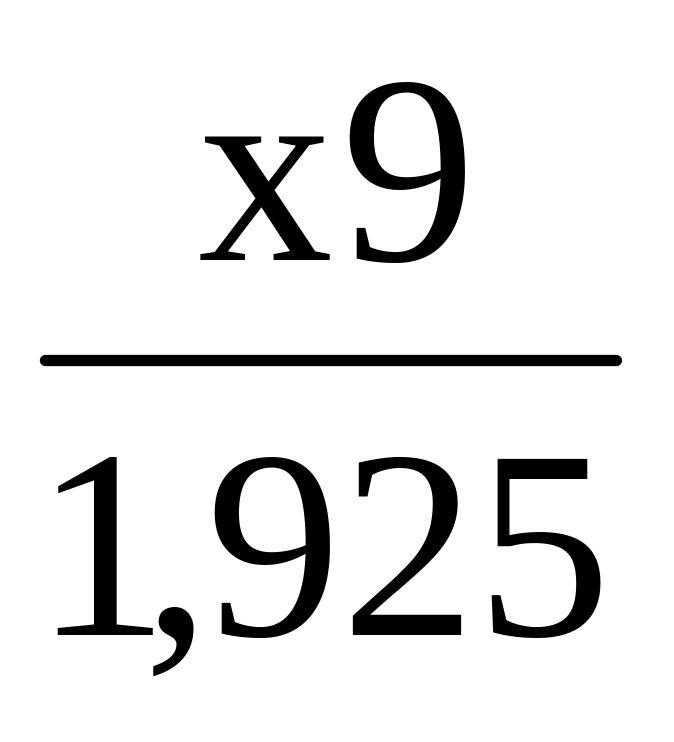

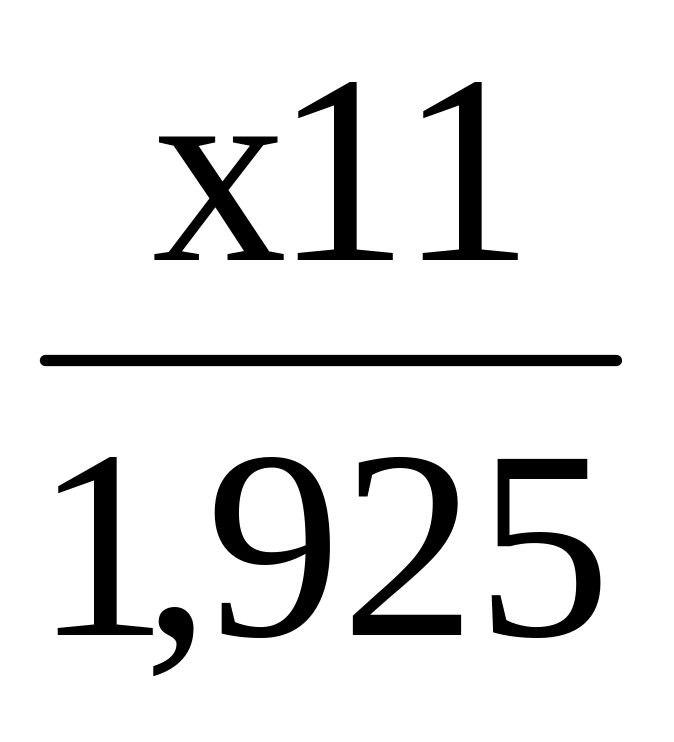

X₉ = X₁₁ = = (19,25  1000)/(100  100) = 1,925.

С ЭС

5 15кВ К1 К2 115кВ

К3 35кВ

Рисунок 4.2 Схема замещения
