3.4 Определение потерь напряжения на участках линий в нормальном и послеаварийном режимах
Проверка по потере напряжения выполняется как для нормального так и для послеаварийного режимов работы сети. Суммарные потери напряжения до наиболее удалённого пункта сети одного номинального напряжения в нормальном режиме работы не должны превышать 15 %, а при наиболее тяжёлых аварийных отключениях линии – 20 %. Наибольшие суммарные потери напряжения до наиболее удалённой точки линии.
Потери напряжения на n-цепной линии определяется по формуле:
,
где:
– активная и реактивная мощность линии,
кВт и кВАр;

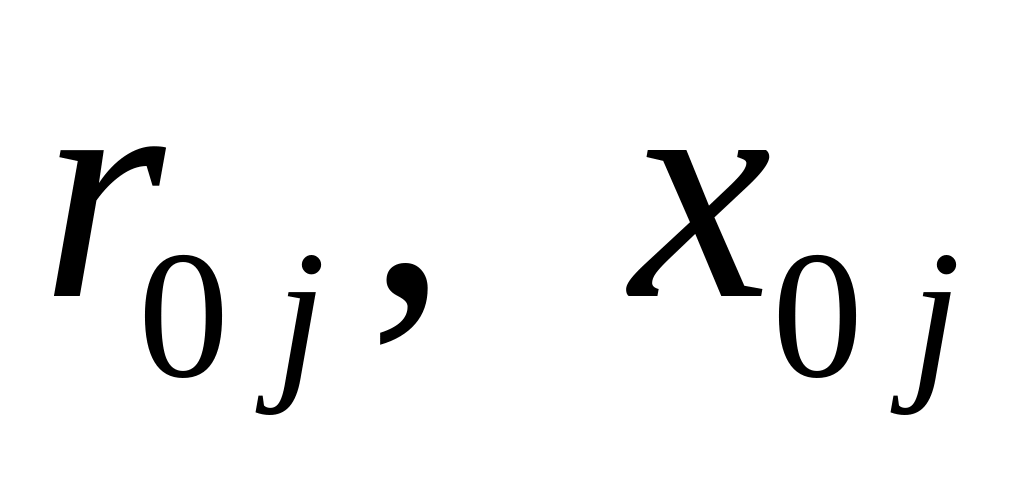

– активное и реактивное сопротивление
линии, Ом/км;
L – длина линии, км.
3.4.1 Определение потерь напряжения на участках линий в нормальном и послеаварийном режимах для варианта схемы I
Нормальный режим (рассчитывается по потокораспределению в нормальном режиме работы сети – таблица 8).
,
,
,
,
,
.

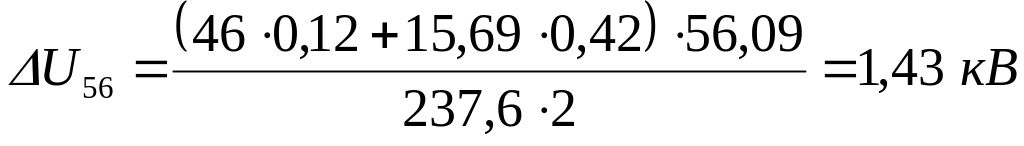

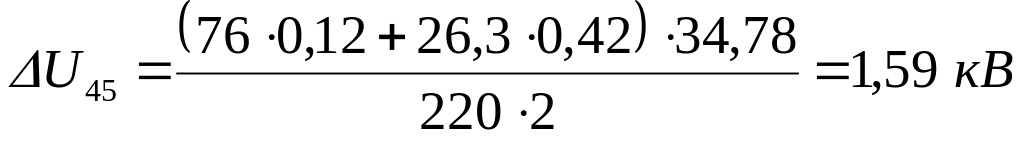

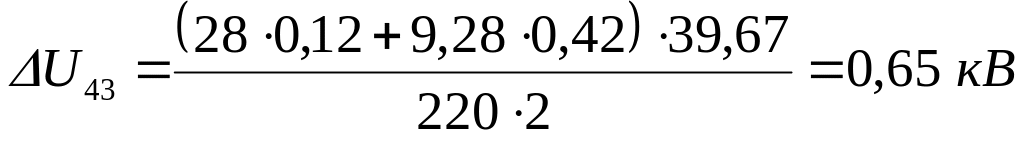

Суммарная потеря напряжения в сети от источника питания до самой удалённой точки (точки – 2) при нормальном режиме работы:
,
Аварийный режим.

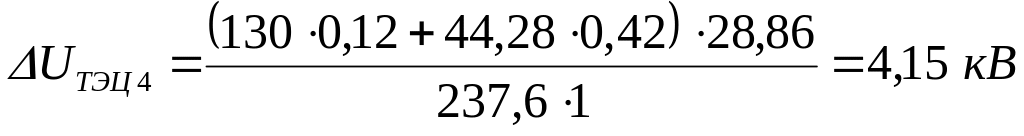

Рассмотрим отказ одной цепи линии ТЭЦ-4. Падание напряжения в линиях подсчитываем с учётом того, что по условию задания напряжения на шинах ПС при тяжёлых авариях в сети равно .
,
,
,
,
,
.

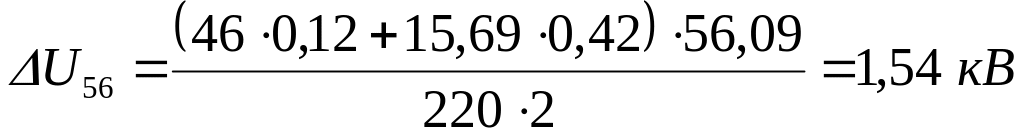

Суммарная потеря напряжения в сети от источника питания до самой удалённой точки (точки – 2) при аварийном режиме работы:
,
Результаты расчёта потерь напряжения для варианта схемы I сводим в таблицу 11.
Таблица 11 – Результаты расчёта потерь напряжения для схемы варианта I
№ |
n |
L, км |
Рн, МВт |
Qн, МВАр |
Uн кВ |
Uн, кВ |
Рп.ав, МВт |
Qп.ав, МВАр |
Uп.ав кВ |
Марка |
r0, Ом |
x0, Ом |
b010-6, См |
Т4 |
2 |
28,86 |
130 |
44,28 |
2,24 |
220 |
130 |
44,28 |
4,15 |
АС 240/32 |
0,12 |
0,42 |
2,7 |
45 |
2 |
34,78 |
76 |
26,3 |
1,59 |
220 |
76 |
26,3 |
1,48 |
АС 240/32 |
0,12 |
0,42 |
2,7 |
56 |
2 |
56,09 |
46 |
15,69 |
1,54 |
220 |
46 |
15,69 |
1,43 |
АС 240/32 |
0,12 |
0,42 |
2,7 |
62 |
2 |
45,35 |
14 |
4,7 |
0,38 |
220 |
14 |
4,7 |
0,35 |
АС 240/32 |
0,12 |
0,42 |
2,7 |
43 |
2 |
39,67 |
28 |
9,28 |
0,65 |
220 |
28 |
9,28 |
0,61 |
АС 240/32 |
0,12 |
0,42 |
2,7 |
31 |
2 |
69,58 |
12 |
3,71 |
0,47 |
220 |
12 |
3,71 |
0,44 |
АС 240/32 |
0,12 |
0,42 |
2,7 |
Суммарные потери напряжения в нормальном режиме работы не превышают 15 %, а в аварийном режиме – 20 %. Следовательно, сечения проводов воздушных линий выбраны верно.
