Лабораторная работа №16

(Вариант – 1)

Цель работы: Изучение основных свойств симметричной и несимметричной трехфазных систем при соединении звездой. Опытное определение соотношений между линейными и фазными напряжениями и токами при различных нагрузках отдельных фаз. Выяснение роли нейтрального провода. Измерение мощности в трехфазной цепи методом двух ваттметров. Построение векторных диаграмм по экспериментальным данным.

Исходные данные:

Лин. напряжение	Фаза А	Фаза В	Фаза С	Регул. фаза
33	2	4	7	А

Схема установки:

Расчет домашнего задания:

1)Найдем напряжение между нулевыми точками:

Линейные напряжения:

U_AB=33·e^j30=28.579+16.5j B

U_BC=33·e^-j90=-33.0 B

U_CA=33·e^j150=-28.579+16.5j B

Фазные напряжения:

Найдем проводимости:

Найдем напряжение между нулевыми точками:

2)Определи напряжение каждой фазы нагрузки:

3) Определили активную мощность, потребляемую цепью:

Определим ток в каждой фазе:

Определим активную мощность:

4)Построим векторную диаграмму:

5)Выполним расчет токов и напряжений для четырехпроводной цепи:

Рассчитаем токи:

Найдем мощность:

Построим векторную диаграмму:

Данные эксперимента

1.Для трехпроводной цепи

Режим работы	UAB, В	UBC, В	UCA, В	Ua, В	Ub, В	Uc, В	IA∙103,А	IB∙103,А	IC∙103,А	UnN, В	P1, Вт	P2, Вт	P, Вт
Симметричный режим работы	27	27	27	15	15	15	225	225	225	0,1	10	10	20
Обрыв фазы	28	27	28	24	16	10	0	215	230	4,3	0	12	12
Короткое замыкание фазы	27	27	26,5	0	26	26,5	870	350	550	15	36	16	52
Сопротивление фазы увеличено	28	28	27,5	20	16	11	140	225	275	4	7	14	21
Сопротивление фазы уменьшено	27,5	27	27	14	17	14	360	250	360	2,6	16	16	32
Домашнее задание	33	33	33	24,5	21	13,5	175	297	477	6,4	4,5	10,5	15

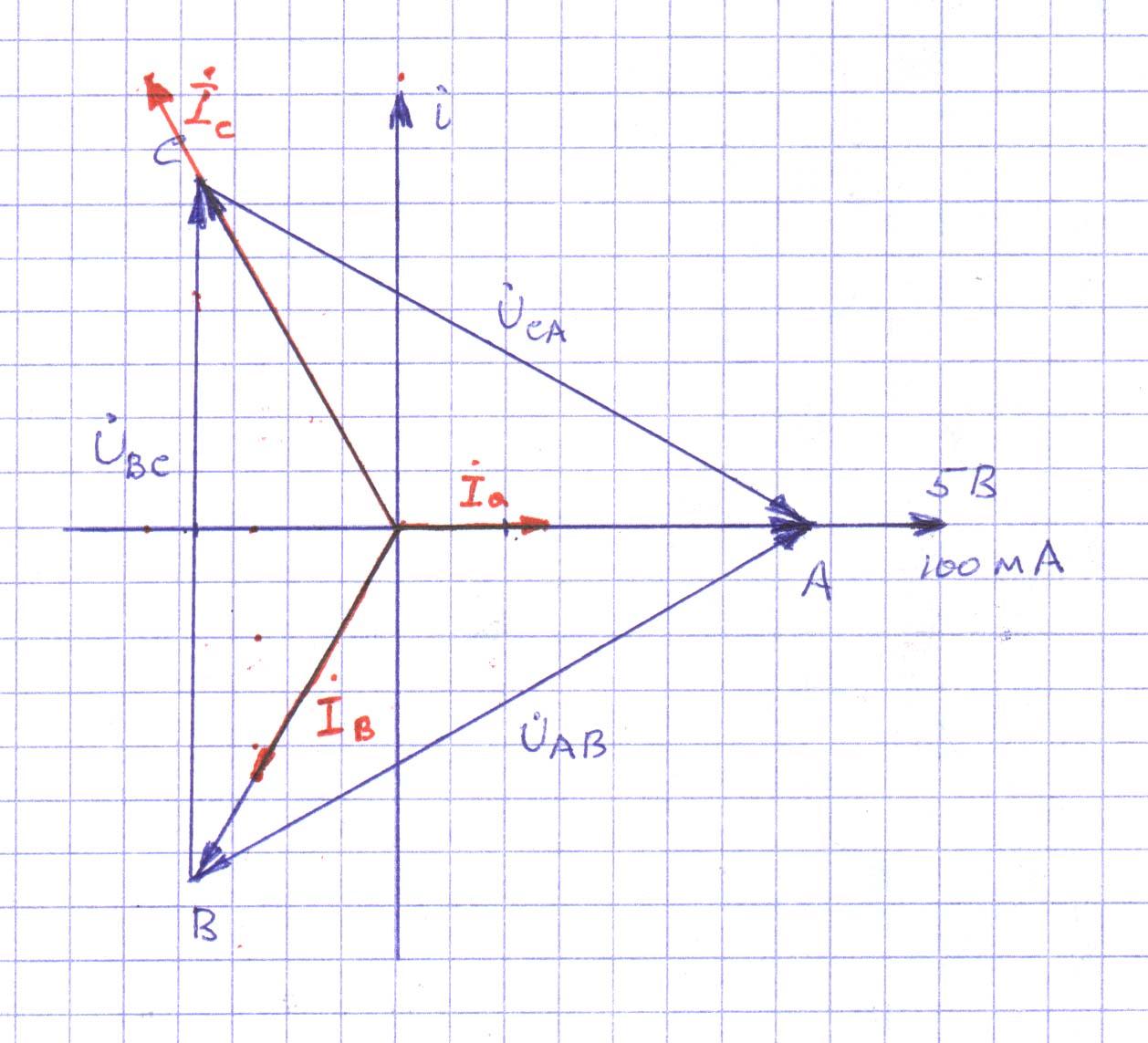

Построим векторные диаграмм:

2.Для четырехпроводной цепи:

Режим работы	UAB, В	UBC, В	UCA, В	Ua, В	Ub, В	Uc, В	IA∙103,А	IB∙103,А	IC∙103,А	IN∙103,А
Симметричный режим работы	27	27	27	15	15	15	220	220	220	0
Обрыв фазы	28	28	27	16	16	15	0	210	220	210
Сопротивление фазы увеличено	28	27,5	27,5	15	15	15	110	210	385	230
Сопротивление фазы уменьшено	27	27	27	15	15,5	15	380	215	375	150
Домашнее задание	33	33	33	19	19	19	136	272	476	297

Вывод: Изучили основные свойства симметричной и несимметричной трехфазных систем при соединении звездой. Выяснили роль нейтрального провода. Научились опытно определять соотношения между линейными и фазными напряжениями токами при различных нагрузках отдельных фаз.
