2)Газлифтная эксплуатация скважин.
Безкомпрессорный газлифт – добыча нефти производится закачкой газа высокого давления из соседней скв. (донор), или из газопровода близлежащих магистралей.
Компрессорный газлифт – осуществляется с использованием компрессорных машин для сжатия газа.
1)Рабочие клапана. 2)Пусковые клапана

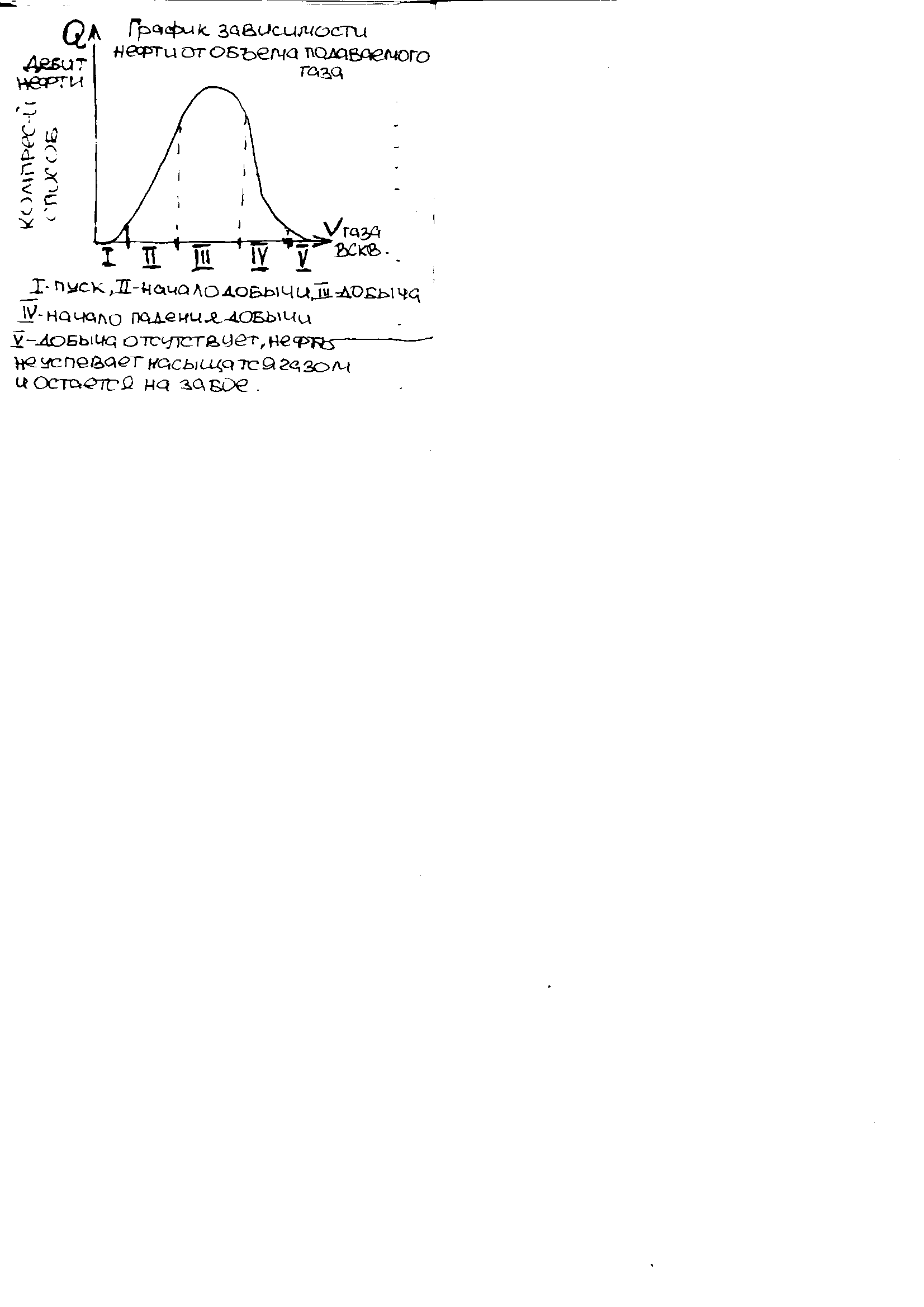

При компрессорном способе добычи определяют оптимальное кол-во газа для МАХ добычи нефти. На низ НКТ устанавливают клапана пусковые и рабочие. При подаче газа в затрубное пространство происходит его перемешивание с нефтью, тем самым уменьшается ее плотность. Далее насыщенная газом нефть, через клапана поднимается по НКТ, на поверхность. При падении уровня ниже пусковых клапанов, они закрываются, нефть уходит через рабочие клапаны, т.к. пусковое давление будет выше рабочего. Когда уровень падает ниже рабочих клапанов, подача газа прекращается и происходит процесс накопления нефти.
В
нутрискважинный
газлифт – происходит
когда нефтяной пласт пробурен через газовый
пропласток с высоким давлением, которое выше
давления нефтяного пласта. Выше газового пласта,
между НКТ и эксплуатационной колонной
устанавливается пакер, оба пласта перфорируются.
Тут также происходит перемешивание и подъем
нефти газом.

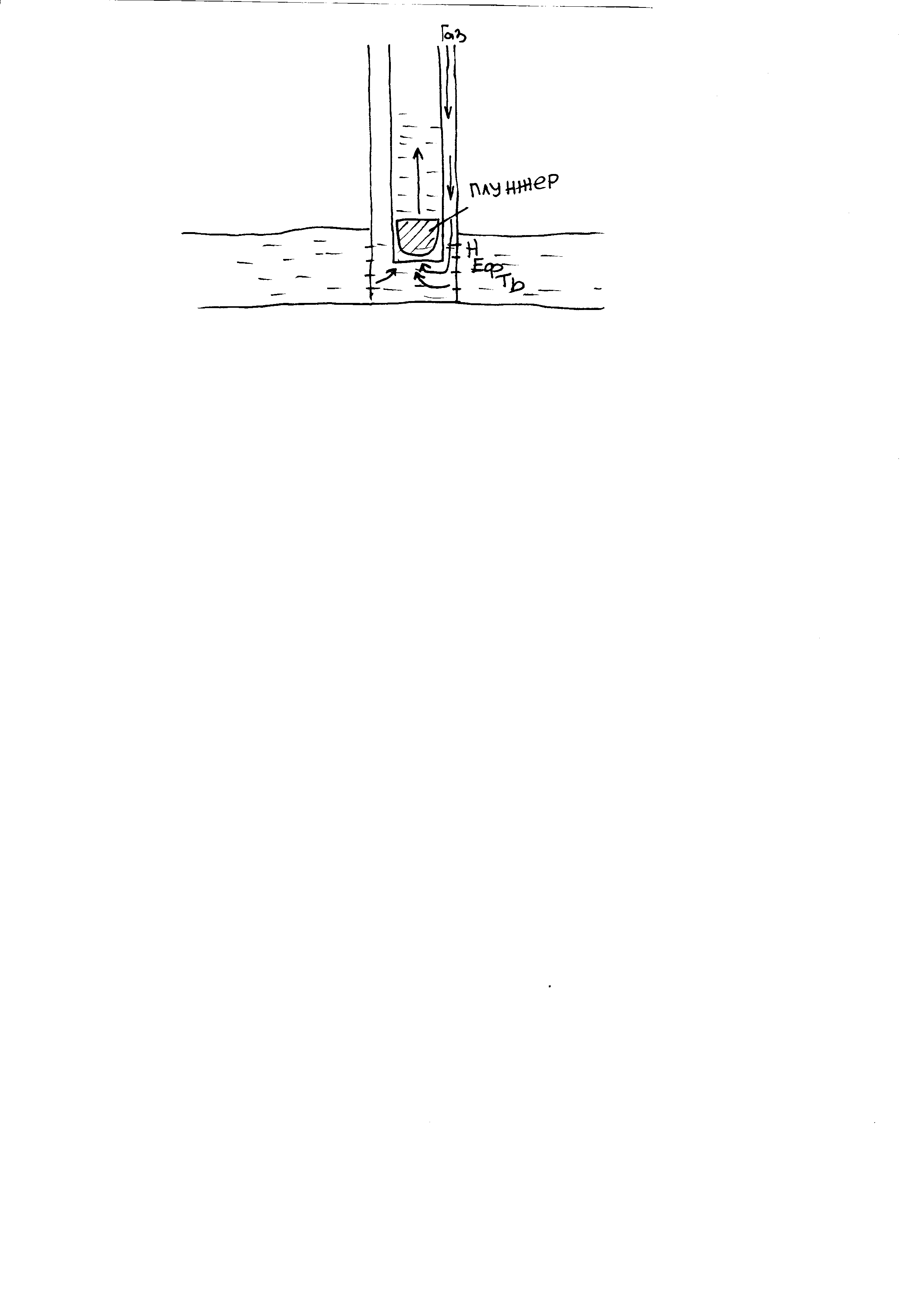

Плунжер лифт (плунжерный способ)
Проводят при падении давления. Происходит
процесс накопления (ведро).
Нефть через клапан в плунжере
накапливается в НКТ, и достигнув
уровня столба нефти, в затруб подается
газ, который толкает плунжер к устью
скважины.
При пуске газлифтных скважин давление газа растет до определенной максимальной величины, а затем резко снижается и после некоторых колебаний принимает постоянное значение.
По системам газлифты бывают следующих видов:
1) С центральной системой - когда газ вводится в НКТ, а газожидкостная смесь получается из затрубного пространства.
2) Кольцевая система - когда газ вводится в межтрубное пространство, а газожидкостная смесь (ГЖС) выходит из НКТ.
Эрлифт – закачка воздуха в скважину для добычи только воды так как он окисляет нефть и образует гремучие смеси, что опасно.
3)Насосная эксплуатация скважин.
В тех случаях, когда добыча нефти газлифтным способом невозможна из-за отсутствия достаточного количества сжатого газа или из-за малого Дебета скважин – переходят на насосную эксплуатацию скважин.
Различают добычу нефти штанговыми скважинными насосными установками (ШСНУ) с приводом от станков качалок (СК), а так же добычу нефти бесштанговыми погружными электроцентробежными насосами (ПЭЦН) или винтовыми насосами (ВН) при добыче высоковязкой нефти.
Добыча нефти шсну.
схема штанговой
насосной установки:
1. Скважинный насос
2. НКТ
3. Штанги
4. Тройник
5. Сальник
6. План – шайба
7. Полированный шток
8. Траверсы
9. Подвеска (трос)
10. Головка балансира
11. Балансир
12. Электродвигатель
13. Кривошип
14. Шатун
ШСНУ состоит из: подземного (насос, НКТ, штанги) и наземного (тройник, станок-качалка) оборудования.
Сущность добычи нефти штанговыми скважинными насосными установками состоит в том, что в скважину на НКТ спускают глубинный поршневой (плунжерный) насос, устанавливаемый под динамический уровень нефти. Привод плунжера осуществляется при помощи штанг. Штанги представляют собой стальной пруток с резьбами на концах, в колонну штанги собираются с помощью муфт. Возвратно-поступательное движение штангой придается с помощью станков качалок, находящихся на поверхности у устья скважин и приводятся в движение с помощью электродвигателей.
Существует несколько конструкций штанговых скважинных насосов: невставные (типа НСН-1 и НСН-2) и вставные (ВСН).
Невставными или трубными называют насос, цилиндр которого вместе с всасывающим клапаном монтируют на конце НКТ, и спускают в скважину при монтаже НКТ. Затем на колонне штанг спускают плунжер (поршень) с нагнетательным клапаном.
Вставной насос – монтируют совместно со штангами и в собранном виде спускают внутрь НКТ. Крепление насоса производят на конце насосных труб, заранее устанавливается специальное посадочное устройство - замковая опора, на которой происходит посадка и уплотнение насоса с помощью специального устройства.
Преимущества и недостатки насосов.
Для ремонта невставного насоса необходимо предварительно поднять штанги к которым прикреплен поршень с нагнетательным клапаном, затем демонтировать НКТ, и только после этого можно извлечь цилиндр с всасывающим клапаном.
Для ремонта вставного насоса достаточно поднять штанги, предварительно извлечь насос из посадочной муфты и на штангах извлечь насос полностью – экономически более выгодно (НКТ остается на месте). Преимущество вставного насоса состоит в том, что для ремонта такого насоса не требуется выполнять подъем НКТ.
Недостаток вставного насоса в том, что его производительность намного меньше, чем невставного (из-за меньших размеров), поэтому при высоких Дебитах (примерно 5тонн/сутки) и относительно небольшой глубине преимущество отдают невставным насосам. В малодебитных скважинах и больших глубинах, устанавливают вставные насосы.
Принцип действия ШСНУ. Энергия от электродвигателя передается через редуктор к кривошипно-шатунному механизму. Связанный с колонной плунжер совершает возвратно поступательное движение. При ходе штанги вверх нагнетательный клапан закрывается давлением жидкости, а всасывающий открывается. Жидкость заполняет пространство под нагнетательным клапаном, когда штанга идет вниз всасывающий клапан закрывается, а нагнетательный открывается и жидкость поступает в пространство цилиндра и в колону НКТ. Откачивающаяся жидкость, из НКТ направляется в боковой отвод (тройник) и подается в коллектор. (Работает по примеру шприца).
Свободный газ и механические примеси влияют на работу насоса. Поэтому на приеме насоса устанавливают газовые и песчаные якоря, которые способствуют не попаданию свободного газа и мех примесей в насос. Глубина установки ШСНУ до 3000м. Насос устанавливается ниже уровня жидкости.
