Лаба 3 Переменный ток [Вариант 2]

Вариант 2

Цель работы:

Изучение частотных свойств параллельного колебательного контура.

Исходные данные:

U=3,5В; R=50Ом; L=0,44Гн; C=1мкФ; N=3600витков;

Расчет цепи (д/з):

Найдем резонансные частоты, характеристическое сопротивление и добротность:

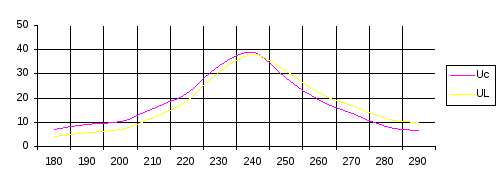

Построим графики резонансных кривых тока и напряжений на емкости и индуктивности:

По графику находим, что ток максимальный при частоте 240

Снятие показаний:

Таблица зависимости тока и напряжений от частоты:

№	v		R=0			R=50
		I	Uc	UL	I	Uc	UL
1	180	7,5	7,2	4,2	3,5	7,2	4,2
2	190	11	9,2	5,6	7	9	5,7
3	200	12	10,5	7,1	11	11	7
4	210	20	15,5	12	17	12	9,8
5	220	29	22	18,5	22	16	13
6	230	47	33,5	31	25	19	17
7	240	56	39	38	28	20	21
8	250	44	28	31	25	18	18
9	260	30	19	22	21	12	15
10	270	22	13,5	17	17	10,5	12
11	280	14	8,25	11,5	12	7,5	10,5
12	290	11,5	6,7	10	10	7	9,7

После подключения дополнительного сопротивления (50 Ом):

Как видно из диаграмм  при подключении дополнительного сопротивления графики значительно сгладились.

Зависимость тока и напряжений от емкости при постоянной частоте:

Таблица

№	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
C	1	2	4	5	5,5	6	6,5	7	7,5	8	10	12	14	16	18
I	10	35	85	100	105	106	107	103	98	95	93	90	85	84	83
Uc	12	15	17	16	14,5	13,5	12	11	10	8,5	7	5	4	3,5	3
UL	1	3,5	8,5	11,5	13,5	14,5	14,3	14	13,5	13	12,5	12,3	12	11,5	11

График зависимости тока от емкости:

График зависимости напряжений от емкости:

Характеристическая диаграмма:

Вывод:

В ходе лабораторной работы научились снимать амплитудочастотные и фазочастотные характеристики. Изучили методику определения параметров параллельного контура. Исследовали явление резонанса в одиночных колебательных контурах.
