М инистерство образования и науки Российской федерации

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

САМАРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра «Промышленная теплоэнергетика»

Курсовой проект на тему:

«Сравнительный анализ парокомпрессионной холодильной установки и абсорбционной холодильной установки».

Выполнил: студент 4-ТЭФ-3

Помогайбина П.К.

Проверил: к. т. н., доцент

Пащенко Д. И.

Самара, 2015 г.

Содержание.

Введение. 3

1. ТЕПЛОВОЙ РАСЧЕТ ПАРОВОЙ КОМПРЕССИОННОЙ ХОЛОДИЛЬНОЙ УСТАНОВКИ. 5

2. ТЕПЛОВОЙ РАСЧЕТ АБСОРБЦОННОЙ ХОЛОДИЛЬНОЙ УСТАНОВКИ. 9

3. СРАВНИТЕЛЬНЫЕ ЭКСПЛУАТАЦИОННЫЕ ЗАТРАТЫ ПАРОВОЙ И АБСОРБЦИОННОЙ ХОЛОДИЛЬНЫХ УСТАНОВОК. 13

Вывод. 14

Основные эксплуатационные затраты абсорбционной холодильной установки в 2 раза больше затрат паровой компрессионной холодильной машины при одной и той же хладопроизводительности. Основные затраты связаны с паровым отоплением десорбера. Экономическая целесообразность применения абсорбционной холодильной установки имеет место при отоплении десорбера за счет избыточного тепла предприятия, сбрасываемого в окружающую среду. 14

Список литературы. 15

Введение.

Холодильная установка - это комплекс, включающий в себя генератор холода, охлаждающую систему и вспомогательные устройства, предназначенный для получения и использования искусственного холода в технологических процессах.

Холодильная установка может состоять из одной или нескольких холодильных машин, укомплектованных вспомогательным оборудованием: системой энерго- и водоснабжения, контрольно-измерительными приборами, приборами регулирования и управления, а также системой теплообмена с охлаждаемым объектом.

Второй закон термодинамики гласит, что без внешнего воздействия невозможно переводить тепло от тел, менее нагретых, к телам, более нагретым. Передача тепла от тел с низкой температурой к телам с более высокой температурой осуществляется в холодильных машинах с обязательной затратой механической работы или тепла. Совокупность процессов, которые при этом осуществляет хладагент, называется обратным термодинамическим (холодильным) циклом.

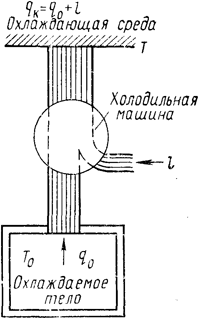

Принципиальная схема действия холодильной машины.

Основная цель холодильной машины — поглощение тепла при низкой температуре. Если тепло переносится от источника с низкой температурой к источнику, температура которого выше, чем окружающей среды, машина работает по теплофикационному циклу и служит как для охлаждения, так и для теплоснабжения, т. е. одновременно вырабатывает холод и тепло.

Из термодинамики известно, что наивысший холодильный коэффициент машины, работающей как тепловой насос, достигается при условии термодинамической обратимости цикла.

Циклы, в которых тепло превращается в работу, называются прямыми. Прямые циклы совершают все тепловые машины (паровые, двигатели внутреннего сгорания и др.). Обратными называют циклы, на осуществление которых расходуется механическая энергия.

Работа идеальной паровой компрессионной холодильной машины теоретически осуществляется по обратному циклу Карно. Для этого температура охлаждаемого тела и охлаждающей среды должна быть постоянной. Также должен быть идеальным и теплообмен между рабочим телом и окружающей средой.

Теоретические циклы холодильных машин рассчитывают исходя из предположений, что процессы кипения и конденсации протекают при неизменных давлениях, сжатие паров хладагента в компрессоре адиабатическое и т.д. Действительный цикл ПКХМ отличается от теоретического по следующим параметрам:

• падение давления в конденсаторе и испарителе вследствие трения хладагента о стенки труб;

• переохлаждение жидкого хладагента в конденсаторе для обеспечения 100% содержания жидкости перед регулирующим вентилем;

• перегрев паров в испарителе для предотвращения уноса частиц жидкости в компрессор.

Действительный цикл отличается от теоретического еще тем, что сжатие паров хладагента в компрессоре не происходит при постоянной энтропии, имеются потери на трение и другие потери.
