7. Расчет шатунной группы.
Конструкция шатунов , применяемых в автомобильных и тракторных двигателях , отличается большим разнообразием и зависит в основном от типа двигателя и расположения цилиндров. Расчетными элементами шатунной группы являются : поршневая и кривошипная головки , стержень шатуна и шатунные болты. На рисунке 6 приведена расчетная схема шатуна.
Рисунок 6 – Расчетная схема шатунной группы
При работе двигателя шатун подвергается воздействию знакопеременных газовых и инерционных сил, а в отдельных случаях эти силы создают ударные нагрузки.
В связи с этим материалом для изготовления шатунов служат углеродистые или легированные стали , обладающие высоким сопротивлением усталости. Для изготовления шатунов дизельных двигателей применяются стали с высоким пределом прочности и текучести 40Х, 18ХНВА, 49ХНМА. Для повышения усталостной прочности шатуны после штамповки подвергаются механической и термической обработке – полированию, обдувке дробью, нормализации, закалке и отпуску.
7.1 Расчет поршневой головки шатуна дизеля

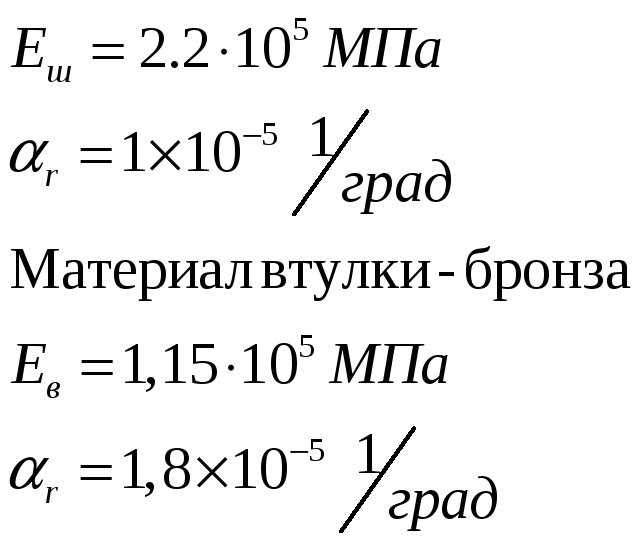

Исходными данными для расчета поршневой головки щатуна дизеля являются:
(6.1)
1) Расчет сечения I-I (см. рисунок 6 - Расчетная схема шатунной группы)
а) Максимальное напряжение пульсирующего цикла
(6.2)
б) Среднее напряжение и амплитуда напряжений
(6.3)
2) Напряжение от запрессованной втулки
а) Суммарный натяг
(6.4)
б) Удельное давление на поверхности соприкосновения втулки с головкой.
(6.5)
в) Напряжение от суммарного натяга на внешней поверхности головки.
(6.6)
г) Напряжение от суммарного ратяга на внутренней поверхности головки.
(6.7)
3) Расчет сечения А-А ( см. рисунок 6 - Расчетная схема шатунной группы) на изгиб.
а) Максимальная сила , растягивающая головку на режиме n=nном
(6.8)

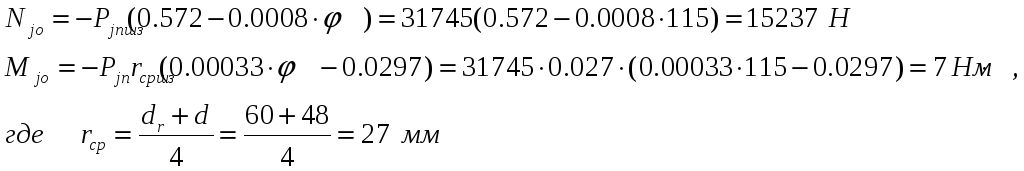

б) Нормальная сила и изгибающий момент в сечении О-О
(6.9)
в) Нормальная сила и изгибающий момент в расчетном сечении от растягивающей силы.
(6.10)
г) Напряжение на внешнем волокне от растягивающей силы
(6.11)
д) Суммарная сила, сжимающая головку
(6.12)
е) Нормальная сила и изгибающий момент в расчетном сечении от сжимающей силы.
(6.13)
(6.14)
( 6.15)
ж) Напряжение на внешнем волокне от сжимающей силы.
(6.16)
з) Максимальное и минимальное напряжение ассиметричного цикла
(6.17)

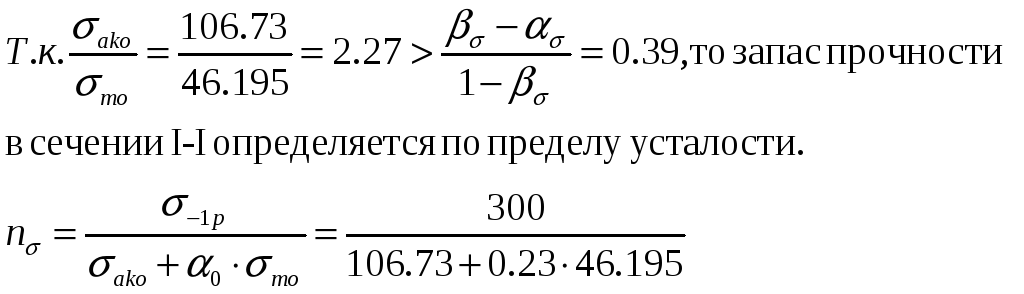

и) Среднее напряжение и амплитуда напряжений
(6.18)
7.2 Расчет кривошипной головки шатуна дизеля
Из динамического расчета и расчета поршневой головкишатуна имеем:
1) Максимальная сила инерции
(6.19)
2) Момент сопротивления расчетного сечения
(6.20)
3) Моменты инерции вкладыша и крышки
(6.21)
4) Напряжение изгиба крышки и вкладыша
(6.22)
