Построение регулировочных кривых Определение зависимости дебита от давления на устье скважины
Преобразовав формулу (2.28), можно выразить устьевое давление ру:
.
(2.32)
Найдем зависимость дебита от устьевого давления при фиксированном значении давления на забое скважины, равным рс= 19,22 МПа.
Таблица 2.5 – Значения для построения графика
Q, м3/сут |
Ру, МПа |
Q, м3/сут |
Ру, МПа |
0 |
0,9 |
160 |
0,708 |
20 |
0,895 |
180 |
0,661 |
40 |
0,884 |
200 |
0,610 |
60 |
0,868 |
220 |
0,553 |
80 |
0,847 |
240 |
0,493 |
100 |
0,820 |
260 |
0,429 |
120 |
0,787 |
280 |
0,361 |
140 |
0,752 |
300 |
0,288 |
Рисунок 2.6 – График зависимости дебита от давления на устье скважины
Определение зависимости длины от давления на устье скважины
Преобразовав формулу (2.28), можно выразить зависимость от длины насосно-компрессорных труб:
(2.33)
Найдем зависимость дебита от длины насосно-компрессорных труб при фиксированном значении давления на забое скважины, равным рс= 19,22 МПа.
Таблица 2.6 – Значения для построения графика
Q, м3/сут |
L, м. |
Q, м3/сут |
L, м. |
Q, м3/сут |
L, м. |
20 |
2226,2 |
120 |
2213,1 |
220 |
2185,4 |
40 |
2224,9 |
140 |
2208,9 |
240 |
2178,4 |
60 |
2222,9 |
160 |
2203,7 |
260 |
2171 |
80 |
2220,3 |
180 |
2198,1 |
280 |
2163,2 |
100 |
2217,1 |
200 |
2192,1 |
300 |
2154,8 |

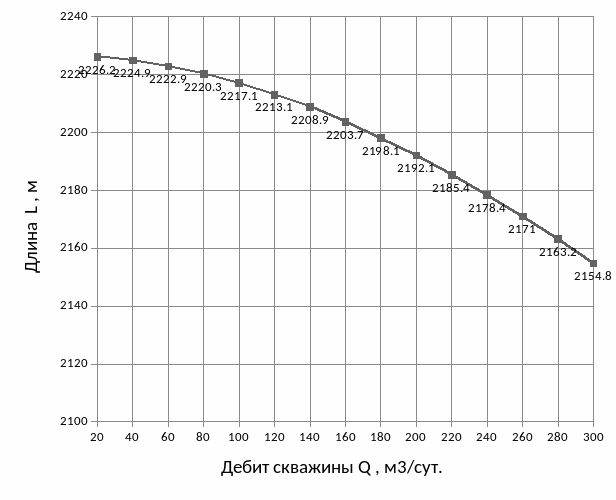

Рисунок 2.7 – График зависимости дебита от длины НКТ
Определение зависимости дебита от диаметра НКТ.
Преобразовав формулу (2.28), можно выразить зависимость от диаметра насосно-компрессорных труб:
.
(2.34)
Найдем зависимость дебита от диаметра насосно-компрессорных труб при фиксированном значении давления на забое скважины, равным рс= 19,22
Таблица 2.7 – Значения для построения графика
Q, м3/сут |
d, м. |
Q, м3/сут |
d, м. |
0 |
0 |
160 |
0,057 |
20 |
0,027 |
180 |
0,059 |
40 |
0,034 |
200 |
0,061 |
60 |
0,039 |
220 |
0,064 |
80 |
0,044 |
240 |
0,066 |
100 |
0,047 |
260 |
0,068 |
120 |
0,051 |
280 |
0,07 |
140 |
0,054 |
300 |
0,072 |
Рисунок 2.8 – График зависимости дебита от диаметра НКТ
Заключение
В
данной работе определены оптимальные
значения дебита скважины Q=240
м³/сут. и забойного давления
МПа. Рассчитаны параметры фильтрации
флюида к скважине, построены регулировочные
кривые, построен график распределения
давления, была выполнена проверка закона
Дарси.
Список литературы
1. Басниев К.С. Подземная гидравлика / А.М. Власов, В.М. Максимов. – М.: Недра, 1993 г.
2. Щелкачев В.Н. Подземная гидравлика / Лапук Б.Б. - Ижевск: НИЦ "Регулярная и хаотическая динамика", 2001, 736 с.
3. Басниев К.С. Нефтегазовая гидромеханика: Учебное пособие для вузов. / Дмитриев Н.М., Розенберг Г.Д. - М.: Ижевск: Ист-т комп. Исследований, 2005, 544 с.
4. Пыхачев Г.Б. Подземная гидравлика: учебное пособие / Исаев Р.Г. - М.: Недра, 1979. - 360 с.
5. Башта Т.М. Гидравлика, гидромашины, и гидроприводы: Учебник для машиностроительных вузов / Руднев С.С. - Москва 1982, 423 с.
Приложение А
Исходные данные
Т а б л и ц а 1. Исходные данные
Параметр |
Обозначение |
Значение по заданию |
СИ |
Радиус контура питания |
|
1.3 км |
1300 м |
Радиус скважины |
|
100 мм |
0,1 м |
Толщина пласта |
h |
16,4 м |
16,4 м |
Проницаемость пласта |
k |
210 мД |
|
Высота столба газа в затрубном пространстве |
hro |
240 м |
240 м |
Показания манометра в затрубном пространстве |
Pз0 |
65 ат |
|
Устьевое давление |
Pу |
6,2 ат |
|
Глубина скважины |
H |
2200 м |
2200 м |
Диаметр НКТ |
d |
73 мм |
|
Шероховатость стенок труб |
Δ |
0,2 мм |
|
Динамическая вязкость жидкости |
μн |
3,1 сП |
|
Плотность жидкости |
|
852
|
852 |
Плотность газа при н.у. |
|
1,5 |
1,5 |
Толщина стенки |
b |
5,5 мм |
5,5
|
м
