Справочные данные для расчета сетей напряжением 0,38 и 10 кВ
Таблица Н1 - Коэффициенты одновременности в сетях напряжением 0,38 кВ
Число потребителей |
Коэффициенты одновременности для |
|||
жилых домов |
производственных потребителей |
|||
с нагрузкой на вводе до 2 кВт на 1 дом |
с нагрузкой на вводе свыше 2 кВт на 1 дом |
с электроплитами и водонагревателями |
||
2 |
0,76 |
0,75 |
0,73 |
0,85 |
3 |
0,66 |
0,64 |
0,62 |
0,80 |
5 |
0,55 |
0,53 |
0,50 |
0,75 |
10 |
0,44 |
0,42 |
0,38 |
0,65 |
20 |
0,37 |
0,34 |
0,29 |
0,55 |
50 |
0,30 |
0,27 |
0,22 |
0,47 |
100 |
0,26 |
0,24 |
0,17 |
0,40 |
200 |
0,24 |
0,20 |
0,15 |
0,35 |
500 и более |
0,22 |
0,18 |
0,12 |
0,30 |
Таблица Н2 - Суммирование нагрузок в сетях напряжением 0,38 кВ
РМ |
РДОБ |
РМ |
РДОБ |
РМ |
РДОБ |
РМ |
РДОБ |
0,2 |
+0,2 |
12 |
+7,3 |
50 |
+34,0 |
170 |
+123 |
0,4 |
+0,3 |
14 |
+8,5 |
55 |
+37,5 |
180 |
+130 |
0,6 |
+0,4 |
16 |
+9,8 |
60 |
+41,0 |
190 |
+140 |
0,8 |
+0,5 |
18 |
+11,2 |
65 |
+44,5 |
200 |
+150 |
1,0 |
+0,6 |
20 |
+12,5 |
70 |
+48,0 |
210 |
+158 |
2,0 |
+1,2 |
22 |
+13,8 |
80 |
+55,0 |
220 |
+166 |
3,0 |
+1,8 |
24 |
+15,0 |
90 |
+62,0 |
230 |
+174 |
4,0 |
+2,4 |
26 |
+16,4 |
100 |
+69,0 |
240 |
+182 |
5,0 |
+3,0 |
28 |
+17,7 |
110 |
+76 |
250 |
+190 |
6,0 |
+3,6 |
30 |
+19,0 |
120 |
+84 |
260 |
+198 |
7,0 |
+4,2 |
32 |
+20,4 |
130 |
+92 |
270 |
+206 |
8,0 |
+4,8 |
35 |
+22,8 |
140 |
+100 |
280 |
+214 |
9,0 |
+5,4 |
40 |
+26,5 |
150 |
+108 |
290 |
+222 |
10 |
+6,0 |
45 |
+30,2 |
160 |
+116 |
300 |
+230 |
Таблица Н3 - Суммирование нагрузок в сетях напряжением 6-35 кВ
РМ |
РДОБ |
РМ |
РДОБ |
РМ |
РДОБ |
РМ |
РДОБ |
1 |
+0,6 |
80 |
+59,5 |
280 |
+220 |
580 |
+465 |
2 |
+1,2 |
90 |
+67,0 |
300 |
+235 |
600 |
+483 |
4 |
+2,5 |
100 |
+74,5 |
320 |
+251 |
650 |
+525 |
6 |
+3,7 |
110 |
+82 |
340 |
+267 |
700 |
+570 |
8 |
+5,0 |
120 |
+90 |
360 |
+283 |
750 |
+610 |
10 |
+6,3 |
130 |
+98 |
380 |
+299 |
800 |
+650 |
15 |
+9,7 |
140 |
+106 |
400 |
+315 |
850 |
+695 |
20 |
+13,0 |
150 |
+115 |
420 |
+332 |
900 |
+740 |
25 |
+16,5 |
160 |
+123 |
440 |
+348 |
950 |
+785 |
30 |
+20,4 |
170 |
+131 |
460 |
+365 |
1000 |
+830 |
35 |
+24,4 |
180 |
+139 |
480 |
+382 |
1100 |
+918 |
40 |
+28,4 |
190 |
+147 |
500 |
+400 |
1200 |
+1005 |
45 |
+32,4 |
200 |
+155 |
520 |
+416 |
1300 |
+1093 |
50 |
+36,5 |
220 |
+170 |
540 |
+432 |
1400 |
+1182 |
60 |
+44,0 |
240 |
+186 |
560 |
+448 |
1500 |
+1270 |
70 |
+52,0 |
260 |
+204 |
|
|
|
|
Таблица Н4 - Коэффициенты мощности сельских потребительских трансформаторных
подстанций напряжением 10/0,38 кВ
Трансформаторные подстанции |
сos и tg в максимум нагрузки |
|||
Дневной |
Вечерний |
|||
сos |
tg |
сos |
tg |
|
Трансформаторные подстанции напряжением 10/0,38 кВ с нагрузкой: Производственной Коммунально-бытовой Смешанной |
0,70 0,90 0,80 |
1,02 0,48 0,75 |
0,75 0,92 0,83 |
0,88 0,43 0,67 |
Таблица Н5 - Средние значения показателей режима потерь электроэнергии
Элемент сети |
Вид нагрузки |
τ, ч в год |
свл, ск, сх, коп/кВтч |
h, ч в год |
Линия 10 кВ |
Смешанная |
1900 |
2,69 |
2700 |
Подстанция 10/0,38 кВ |
Коммунально-бытовая |
1100 |
4,46 |
1700 |
Производственная |
1500 |
2,52 |
3700 |
|
Смешанная с преобладанием производственной |
1800 |
3,05 |
2800 |
|
Смешанная с преобладанием коммунально-бытовой |
1400 |
4,68 |
1600 |
|
Молочнотоварная ферма |
3500 |
1,98 |
5500 |
|
Свинооткормочная ферма |
2500 |
1,48 |
10000 |
|
Мастерская |
1600 |
1,25 |
16000 |
|
Линия 0,38 кВ |
Смешанная |
1200 |
4,48 |
1900 |
Коммунально-бытовая |
900 |
5,76 |
1400 |
|
Производственная |
1000 |
3,62 |
2500 |

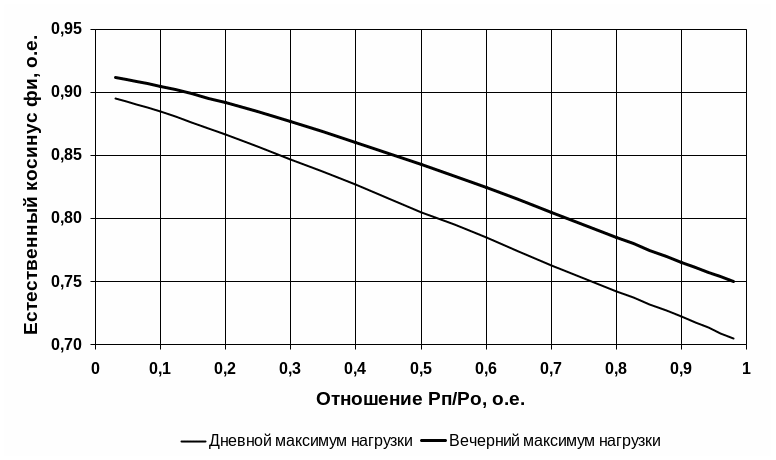

Рисунок Н1 - Зависимости коэффициента мощности
