.docСхема инкремента для регистра IP

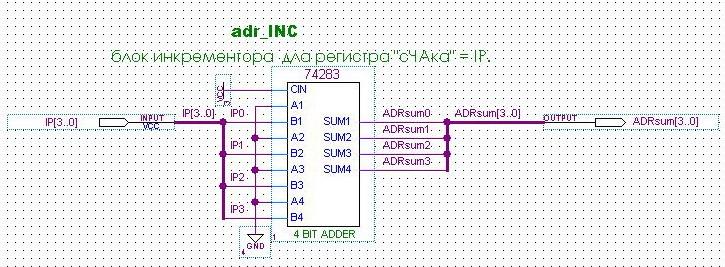

Модуль sumadr выполняет функцию инкрементора:
adrIP[3..0] = IP[3..0] + 1
и реализован на сумматоре 74283, у которого
ADRsum[3..0] = A[3..0] + B[3..0] + CIN
(в схеме CIN = "VCC", A[3..0] = "GND").
