Схема декодера приведена на рис. 5.2. Сигналы, пришедшие из канала связи, селектируются полосовыми фильтрами DA1…DA3, преобразуются в видеоимпульсы преобразователями DA4…DA6, которые в общем случае представляют собой амплитудные детекторы. Затем видеоимпульсы, соответствующие радиоимпульсам, пришедшим на соответствующих временных позициях, записываются в трехразрядные регистрыDD5…DD7. Дешифрация сигналов с выхода регистров производится схемами ИDD8…DD13. Подключение входов каждого элемента производится в соответствии с правилами формирования команд кодером рис. 5.1 и наглядно видно из рис. 5.2, где на выходе каждого элемента подписаны частоты и очередность их следования.

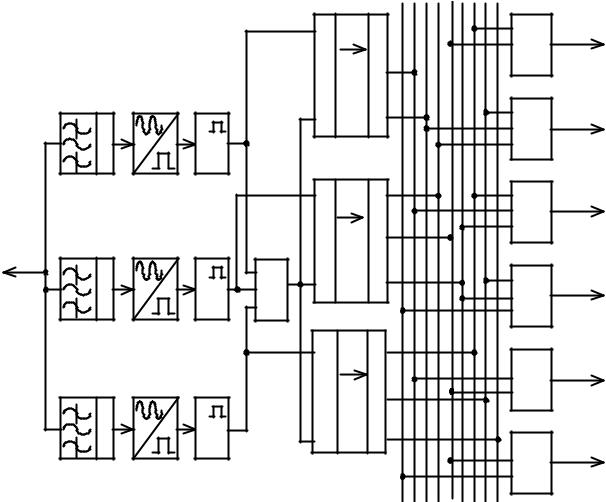

Рис. 5.2. Схема декодера кода на перестановки P3

5.2. Кодер и декодер кода на размещения

Рассмотрим кодер кода на размещение A32 . С помощью данного кодера можно передать 6 команд следующими комбинациями частот: f1 f2 , f1 f3 ,

f2 f3 , f2 f1, f3 f1, f3 f2 .

Функциональная схема такого кодера приведена на рис . 5.3.

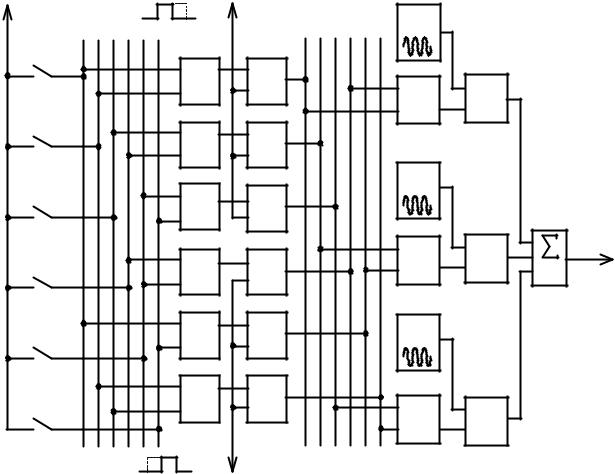

Рис. 5.3. Кодер кода на размещение A32

Элементами ИЛИ DD1…DD6 формируются видеосигналы, соответствующие приведенным выше комбинациям частот. Для организации передачи радиоимпульсов на первой и второй временной позициях служит распределитель импульсов (на схеме показаны только его выходы), имеющий два выхода 1РИ и 2РИ. Так, при замыкании ключа SA1 сигнал через схемы ИЛИDD1 и DD5 подготовит к работе схемы И DD7 и DD11. Опрос DD7 осуществляется на первом шаге, а DD11 – на втором шаге РИ.

142

Сигнал с выхода DD7 через DD13 замыкает ключ DA4, а сигнал с выхода DD11 через DD14 замыкает ключ DA5, что обеспечивает поступление частотных посылок сначала f1, а затем f2 через выходной сумматор DA7. Таким образом, в линию связи поступит последовательный двухчастотный код f1f2. Аналогично работает кодирующее устройство и при замыкании любого другого клю-

ча SA2…SA6.

На рис. 5.4 приведена схема декодирующего устройства последовательного двухчастотного кода на размещение из n = 3 частот по две (m = 2).

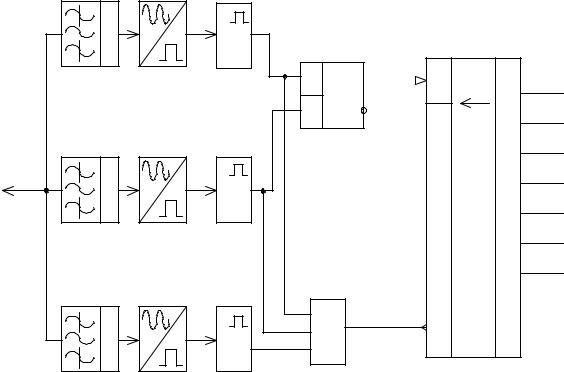

Рис. 5.4. Декодеры кода на размещение A32

Пришедшие от линейного блока радиоимпульсы разделяются полосовыми фильтрами DA1…DA3, затем выделяется огибающая радиоимпульса и формируется видеоимпульс с параметрами, необходимыми для работы интегральных

микросхем преобразователями DA4…DA6, в качестве которых можно использовать амплитудные детекторы с триггерами Шмитта.

Видеосигналы с выхода преобразователей DA4…DA6, пришедшие на первых позициях, запоминаются элементами кратковременной памяти(ЭП) DD1…DD3, в качестве которых могут использоваться регистры сдвига как в схеме рис. 5.2. Дешифровка сигналов производится схемами ИDD4…DD9, входы которых подключаются в соответствии с кодовыми комбинациями, сформированными при кодировании.

5.3. Кодер и декодер кода на сочетания

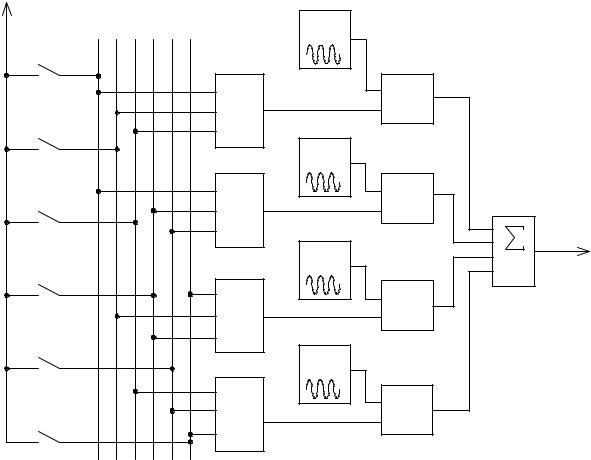

Принципы построения данных кодов приведены в подразд. 2.4.4. Рассмотрим кодер кода на сочетание C42 , схема которого представлена на рис. 5.5.

Как известно, в данном коде может быть представлено шесть комбинаций: f1 f 2 , f1 f3 , f1 f4 , f2 f3 , f2 f4 , f3 f4 . Радиоимпульсы в данном коде пере-

144

даются в параллельном виде. Формирование закона комбинирования радиоимпульсов в соответствии с приведенными комбинациями производится схемами ИЛИ DD1…DD4 при замыкании соответствующего ключаSA1…SA6. Например, замыкая ключ SA1, плюс источника питания Еп через схемы ИЛИ DD1 и DD2 поступает на цифровой вход ключей DA1 и DA2, открывает их, и сигналы с частотами f1 и f2 от генераторов DA6 и DA7 соответственно поступают через выходной сумматор DA5 к линейному блоку. При замыкании ключа SA2 в линейный блок поступит сигнал с частотами f1f3 и т.д.

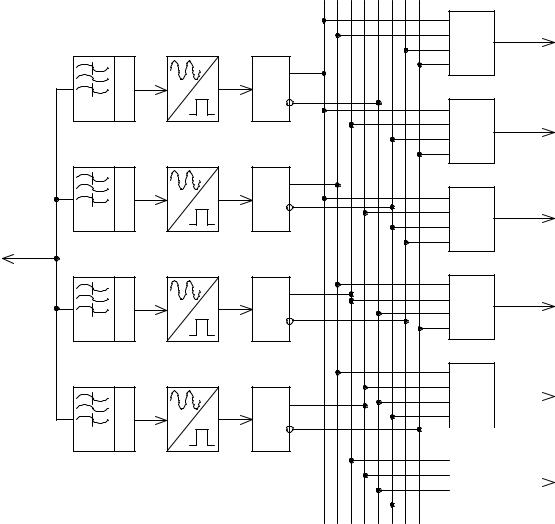

Декодер кода C42 приведен на рис. 5.6.

Назначение полосовых фильтров DA1…DA4, преобразователей DA5…DA6 и формирователей импульсов DD1…DD4 такое же, как и в предыдущих схемах декодеров на перестановки (см. рис. 5.2) и на размещение (см. рис. 5.4).

При построении данного декодера большое внимание уделено обеспечению защитного отказа в случае сбоев. Для этой цели на входы дешифраторов, собранных на схемах И DD5…DD10, заведены два прямых (информационных) и два инверсных (неинформационных для данного канала) сигнала с выходов формирователей DD1…DD4. Информационные входы на каждую схему И заведены в соответствии с законом формирования комбинаций кодером. Таким образом, при приходе более или менее двух радиоимпульсов ни одна из схем И DD5…DD10 на выходе не будет иметь информационного сигнала, а следовательно, не произойдет ложного срабатывания объекта.

5.4. Дешифратор одночастотного кода

Дешифровка одночастотных сигналов может быть произведена с помощью селективных электронных реле и цифровых частотных избирателей. В данном подразделе рассмотрим вторые как наиболее перспективные при -по строении систем телемеханики на элементах цифровой вычислительной техники. Схема такого дешифратора приведена на рис. 5.7.

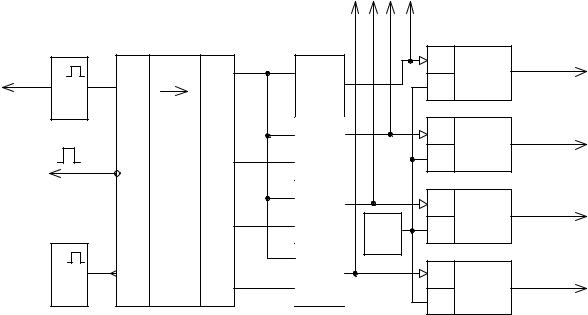

Рис. 5.7. Дешифратор одночастотного сигнала

Из синусоидального сигнала, поступившего от линейного блока, формируются прямоугольные импульсы формирователемDD1. Первый импульс записывается в первую ячейку регистра сдвига DD3, который затем продвигается

146

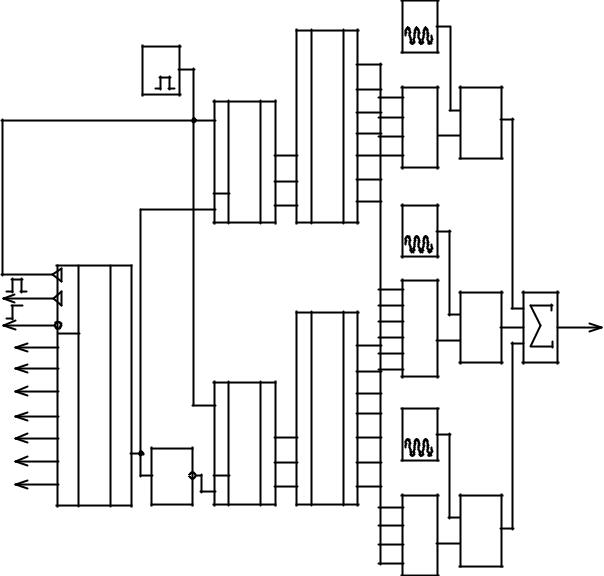

Рис. 5.8. Кодер сменно–качественного кода

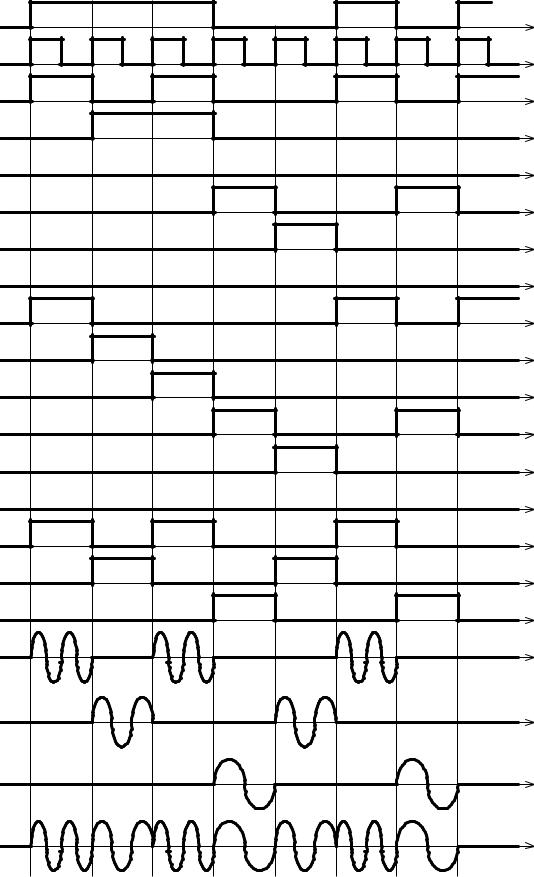

148

Рис. 5.10. Декодер сменно–качественного кода
