2.2 Выбор оснастки
Кроме грузоподъемных кранов, для осуществления монтажных процессов необходимы дополнительная технологическая оснастка, приспособления и оборудование, которые принимаются в зависимости от габаритов и массы конструкций с учетом требований СНиП III-4-80*.
Таблица 2.1 - Оснастка, приспособления и оборудование для монтажа сборных железобетонных конструкций.
№ п/п |
Приспособление |
Эскиз |
Характеристика |
|||
Приспособления |
Конструкции |
|||||
Грузоподъемность, т.
|
Масса, кг |
Расчетная высота, м
|
Масса элемента, т.
|
|||
1
|
2
|
3 |
4
|
5 |
6
|
7
|
1
|
Траверса с захватами (монтаж балок покрытий, подкрановых балок таврового сечения и фундаментных балок пролетом до 12 м) |
|
14 |
511 |
5 |
13,8 |
2 |
Траверса (монтаж стропильных и подстропильных ферм пролетом до 12 м) |
|
15 |
475 |
2,8 |
11,3 |
3 |
Траверса для подъема двухветвевых колонн (монтаж двухветвевых колонн. Расстроповка производится с земли) |
|
25 |
240 |
1 |
11,6 12,0 |
4 |
Траверса (монтаж стропильных ферм пролетом 24 м) |
|
20 |
1350 |
4,3 |
18,6 |
5 |
Траверса (монтаж плит покрытий размерами 1,5х12 и 3х12 м) |
|
10 |
1080 |
3,3 |
7,4 |
6 |
Траверса (монтаж стеновых панелей длиной 12 м) |
|
10 |
450 |
1,8 |
7,6 |
7 |
Фиксатор (фиксация положения колонн в плане при монтаже) |
|
- |
13 |
- |
- |
8 |

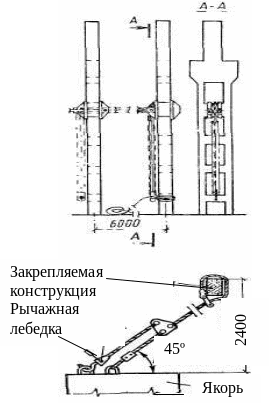

Инвентарная распорка (выверка и временное закрепление колонн в плоскости ряда)
|
|
- |
140 |
- |
- |
9 |
Расчалка с карабином и винтовой стяжкой (временное крепление стропильных ферм пролетом 18, 24 и 30м) |
|
- |
13 |
- |
- |
10 |
Распорка с двумя струбцинами (временное крепление стропильных ферм при шаге 6 м)
|
|
- |
63 |
- |
- |
11 |
Вышка строительная (выполнение работ на высоте до 23 м) |
|
0,25 |
3200 |
22 |
- |
12 |
Временное ограждение крупнопанельных плит покрытия (обеспечение безопасности работ на покрытиях) |
|
- |
- |
- |
- |
13 |
Лестница с площадкой (устройство рабочей площадки при производстве монтажных и сварочных работ на высоте) |
|
- |
110 |
5 |
- |
