4.3. Розрахунок потрібної на освітлення потужності
Розрахунок потужності на освітлення тієї чи іншої виробки, Вт:
(4.11)

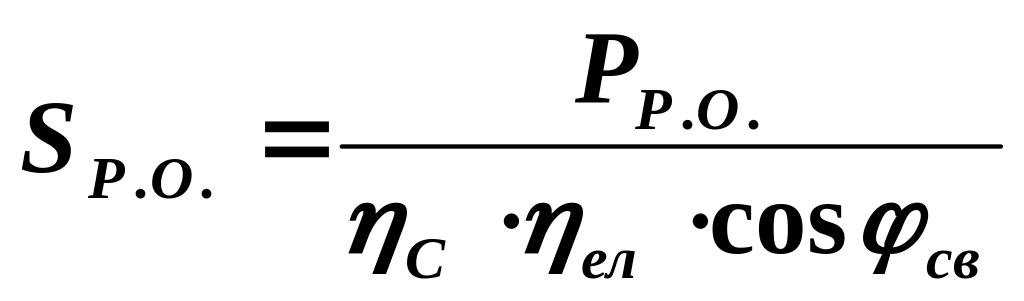

Повна розрахункова, потужність освітлювального трансформатора, В·А:
, (4.12)
де:
= 0,94... 0,96 - ККД електричної мережі,
- електричний ККД світильника, який
враховує втрати потужності в пусковому
апараті (для ламп розжарювання
= 1, для люмінесцентних світильників
= 0,83... 0,87),
- коефіцієнт потужності світильника з
люмінесцентною лампою (для світильників
з лампою розжарювання
=1).
За розрахунковою потужністю приймають трансформатор за умовою:
(4.13)
Технічні характеристики освітлювальних трансформаторів і пускових апаратів наводяться в (Додатку 12) та ручних вимикачів (Додатку 13).
Освітлювальні агрегати АОС зі стабілізованою вторинною напругою використовуються для живлення освітлювальних мереж.
У шахтах, небезпечних за раптовими викидами газу та вугілля доцільно використовувати агрегати АПБШ зі швидкодіючими вимкненням, які також використовуються і для живлення ручних електросвердл.
Агрегати АПШ можуть використовуватися як для живлення освітлення, так і для двох одночасно працюючих електросвердл. При цьому вільна потужність може бути використана для живлення освітлювального навантаження напругою 127 В.
Тоді:
кВА
(4.14)
де:
n
– кількість електросвердл, що живляться
від пускового агрегату,
-
потужність двигуна електросвердла,
кВт,
-
ККД свердла,
-
коефіцієнт потужності сверла,
-
коефіцієнт одночасної роботи електросвердл.
Якщо до пускового агрегату підключено одне електросвердло чи два, що працюють одночасно, =1. Якщо свердла працюють по черзі то =0,5.
Для живлення стаціонарної освітлювальної мережі напругою 220 В можуть використовуватися вибухобезпечні освітлювальні трансформатори ТСШ-4/0,7 або ТСШ -4/0,7-36. Отанній має додаткову вторинну обмотку на 38 В, для живлення ручних (переносних) світильників на напругу 36 В.
4.4.Добір освітлювальних кабелів. Переріз жил освітлювального кабелю знаходять з відношення
, (4.15)
де:
- момент навантаження, кВт·м,

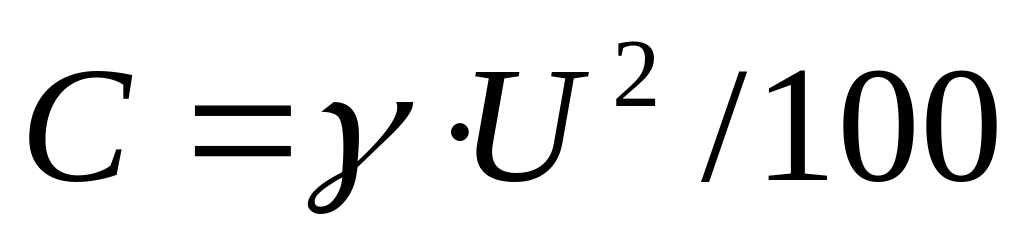

= 8,5 - для кабельної лінії з мідними жилами
при напрузі 127 В,
при γ=53 МСм/м та
,
МВт/м або 8,5 кВт/м та переріз
,
= 4% - нормативне значення втрат напруги.
Для зосередженого навантаження в кінці лінії момент навантаження
(4.16)
де:
- навантаження, кВт;
- довжина лінії, м.
Для лінії з рівномірно розподіленим навантаженням за довжиною
(4.17)
де:
- потужність всіх світильників, кВт;
-довжина кабелю від трансформатора до
освітлювальної лінії, м;
- довжина освітлювальної лінії з
рівномірним навантаженням, м.
Розрахунок освітлення виробок дільниці зводять у табл. 4.1.
Таблиця 4.1
Назва виробки |
Довжина, , км |
Відстань між світиль-никами , м |
Тип світи-льника |
Потужність лампи, Вт |
Кількість ламп |
Загальна
потужність,
|
ККД, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Лава № 1 |
150 |
5 |
С3В-60 |
60 |
30 |
1800 |
1 |
1 |
Бремсберг |
1300 |
10 |
РВЛ-20 |
20 |
30 |
600 |
0,83 |
0,5 |
