1. Анализ исходных данных.
Рис.1 Схема примыканий секций
Одноэтажное промышленное здание, 5 секционное, без мостового крана длина пролета - 30,0 м. Высота от пола до низа стропильной конструкции-7,2 м. Шаг крайних колонн – 12 м., Шаг средних колонн – 6 м.
Шифр 72-Б4-30-72
Рис. 2. Типовая унифицированная секция.
2. Определение количества монтажных элементов.
Определение количества монтажных элементов Таблица 1
№ п/п |
Наименование элемента, марка |
Эскиз и габариты (осн. размеры в мм) |
Кол-во секции |
Кол-во на здание |
Объем элемент, м3 |
Масса элемент, т |
Объем элементов на всё здание, м3 |
Масса элементов на всё здание, т |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 |

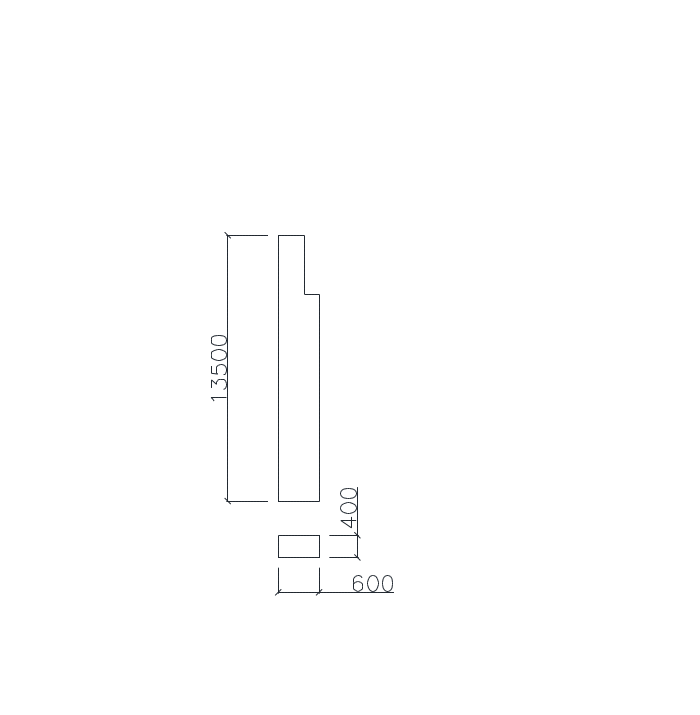

Колонны крайние, КПIII-21
H=7.2м в=500мм a=500мм |
|
12 |
60 |
2.1 |
5 |
126 |
300 |
2 |
Колонны средние, КПIII-29 H=7.2м а=500мм в=600мм
|
|
21 |
105 |
2,5 |
6,1 |
262,5 |
640,5 |
3 |
Колонны фахверков, КФ-7 Hк=8,1 В=400мм h1=400мм
|
|
16 |
64 |
1,5 |
3,7 |
96 |
236,8 |
№ п/п |
Наименование элемента, марка |
Эскиз и габариты (осн.размеры в мм) |
Кол-во в секции |
Кол-во в здании |
Объем элемента, м3
|
Масса элемента, т |
Объем элементов на всё здание, м3 |
Масса элементов на всё здание, т |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
4 |
ПСЖ-1 6*12 |
|
20 |
|
0,36 |
0,9 |
28,8 |
72 |
5 |
Фермы покрытий ФС 30-1А |
|
28 |
140 |
6,2 |
14,9 |
868 |
2086 |
6 |
Плиты покрытий, ПНС-1 3х12 |
|
240 |
1200 |
2,8 |
6,8 |
3360 |
8160 |
7 |
Стеновая панель: ПСТП-12-5 12х1,2
|
|
-
|
20
|
1,12
|
2,8
|
22,4
|
56
|
ПСТП-12-3 12х1,8
|
|
-
|
180 |
1.6 |
3,5 |
288 |
630 |
|
ИТОГО: |
4766,68 |
12381,3 |
||||||
|
|
|||||||
80
