Введение
Геофизические методы исследования скважин с целью изучения вскрытого скважиной геологического разреза и выявления в нем полезных ископаемых называют каротажем.

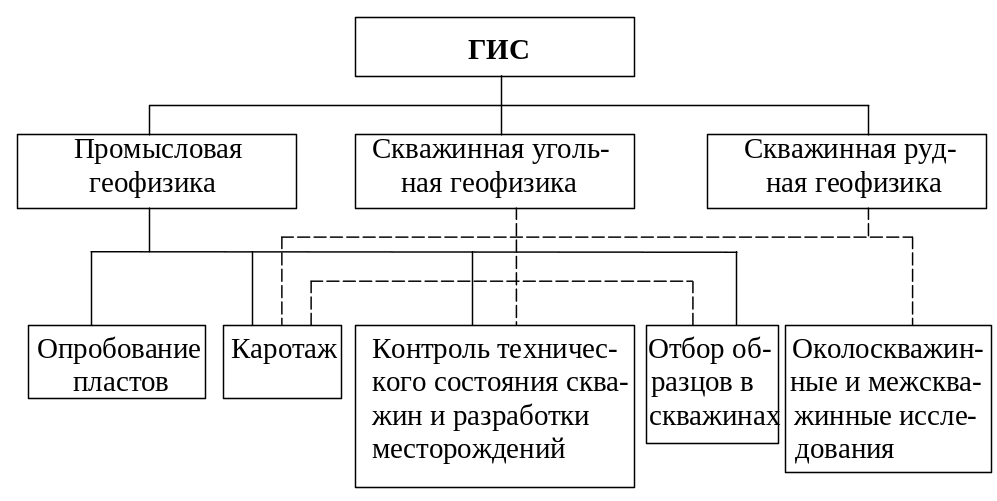

Структура ГИС и взаимосвязь основных видов геофизических исследований в скважинах.
К
геофизическим исследованиям в скважинах
относятся также отбор
образцов пород
со стенок скважины и опробование
пластов с
целью отбора проб пластового флюида
для определения характера насыщения
коллекторов.
Геофизические исследования в скважинах, бурящихся на нефть и газ, называются также промысловой геофизикой.
В целях изучения геологического разреза скважин, их технического состояния и контроля за режимом разработки месторождений в них проводят геофизические исследования (ГИС).
Изучение геологического разреза скважины заключается в определении последовательности и глубины залегания пластов, их литолого-петрографических свойств, оценке наличия и количественного содержания в недрах полезных ископаемых.
Исследования, заменяющие частично или полностью отбор керна, названы каротажем; результаты их изображаются в виде диаграммы изменения физических свойств пород вдоль скважины – каротажных диаграмм.
Контроль за разработкой нефтяных и газовых месторождений включает комплекс геофизических исследований в действующих и контрольных скважинах, размещенных в пределах эксплуатируемой залежи для изучения процесса вытеснения нефти в пласте и закономерности перемещения водонефтяного, газонефтяного и газоводяного контактов.
Изучение технического состояния скважин проводится на всех этапах их действия: бурение, перед вводом в эксплуатацию, в процессе эксплуатации. Во время бурения инклинометром определяют искривления ствола скважины, каверномером – ее диаметр, резистивиметром или электрическим термометром – места поступления жидкости из пласта в скважину и поглощения промывочной жидкости. Перед вводом скважины в эксплуатацию проводится изучение технического состояния колонны на герметичность и качество цементирования. В эксплуатационных скважинах контроль их технического состояния заключается в выявлении мест нарушения герметичности цементного кольца, нарушений сцепления цемента с колонной и породой, вызывающих возникновение затрубной циркуляции жидкости.
К ГИС относят также прострелочно-взрывные работы (ПВР), опробование пластов приборами на кабеле, отбор керна грунтовыми грунтоносами, перфорацию колонн при вскрытии пластов, обсаженных трубами, торпедирование. Связь этих работ с геофизическими вызвана тем, что для их выполнения применяется то же оборудование, что и при ГИС.
В процессе бурения производят отбор образцов пород из стенки скважины боковым грунтоносом для дополнительного изучения вскрываемого разреза, отбор жидкости и газов приборами на кабеле (ОПК) для оперативного опробования пластов в необсаженных скважинах, торпедирование бурильного инструмента и металлических предметов, оставленных в скважине, при ликвидации аварий. При вводе скважины в эксплуатацию для сообщений скважины с пластом осуществляют перфорацию колонны против продуктивных горизонтов.
В эксплуатационных и нагнетательных скважинах с открытым забоем с помощью пороховых генераторов давления и торпедирования производят разрыв пластов и тем самым повышают их отдачу или приемистость. Геофизические исследования являются в настоящее время неотъемлемой частью геологических, буровых и эксплуатационных работ, проводимых при разведке и разработке нефтяных, газовых и других месторождений полезных ископаемых.
