Вычисление результирующего угла β
Д
анные
по высоте террас (hт),
ширине берм (z) и угол
откоса террасы
(βт)
берутся по варианту из таблицы 1.6.
Рисунок 1.4 - Схема для расчета результирующего угла β
Таблица 1.6 Данные для расчета по вариантам
№ вар. |
hт |
z |
βт |
№ вар. |
hт |
z |
βт |
№ вар. |
hт |
z |
βт |
№ вар. |
hт |
z |
βт |
1 |
8 |
4 |
15 |
19 |
9,8 |
5,8 |
15 |
37 |
9,6 |
7,6 |
15 |
55 |
9,4 |
4,3 |
15 |
2 |
8,1 |
4,1 |
16 |
20 |
10 |
5,9 |
16 |
38 |
9,7 |
7,7 |
16 |
56 |
9,5 |
4,4 |
16 |
3 |
8,2 |
4,2 |
17 |
21 |
8 |
6 |
17 |
39 |
9,8 |
7,8 |
17 |
57 |
9,6 |
4,5 |
17 |
4 |
8,3 |
4,3 |
18 |
22 |
8,1 |
6,1 |
18 |
40 |
10 |
7,9 |
18 |
58 |
9,7 |
4,6 |
18 |
5 |
8,4 |
4,4 |
19 |
23 |
8,2 |
6,2 |
19 |
41 |
8 |
9 |
19 |
59 |
9,8 |
4,7 |
19 |
6 |
8,5 |
4,5 |
20 |
24 |
8,3 |
6,3 |
20 |
42 |
8,1 |
9,1 |
20 |
60 |
10 |
4,8 |
20 |
7 |
8,6 |
4,6 |
15 |
25 |
8,4 |
6,4 |
15 |
43 |
8,2 |
9,2 |
15 |
61 |
8 |
4,9 |
15 |
8 |
8,7 |
4,7 |
16 |
26 |
8,5 |
6,5 |
16 |
44 |
8,3 |
9,3 |
16 |
62 |
8,1 |
5 |
16 |
9 |
8,8 |
4,8 |
17 |
27 |
8,6 |
6,6 |
17 |
45 |
8,4 |
9,4 |
17 |
63 |
8,2 |
5,1 |
17 |
10 |
8,9 |
4,9 |
18 |
28 |
8,7 |
6,7 |
18 |
46 |
8,5 |
9,5 |
18 |
64 |
8,3 |
5,2 |
18 |
11 |
9 |
5 |
19 |
29 |
8,8 |
6,8 |
19 |
47 |
8,6 |
9,6 |
19 |
65 |
8,4 |
5,3 |
19 |
12 |
9,1 |
5,1 |
20 |
30 |
8,9 |
6,9 |
20 |
48 |
8,7 |
9,7 |
20 |
66 |
8,5 |
5,4 |
20 |
13 |
9,2 |
5,2 |
15 |
31 |
9 |
7 |
15 |
49 |
8,8 |
9,8 |
15 |
67 |
8,6 |
5,5 |
15 |
14 |
9,3 |
5,3 |
16 |
32 |
9,1 |
7,1 |
16 |
50 |
8,9 |
9,9 |
16 |
68 |
8,7 |
5,6 |
16 |
15 |
9,4 |
5,4 |
17 |
33 |
9,2 |
7,2 |
17 |
51 |
9 |
10 |
17 |
69 |
8,8 |
5,7 |
17 |
16 |
9,5 |
5,5 |
18 |
34 |
9,3 |
7,3 |
18 |
52 |
9,1 |
4 |
18 |
70 |
8,9 |
5,8 |
18 |
17 |
9,6 |
5,6 |
19 |
35 |
9,4 |
7,4 |
19 |
53 |
9,2 |
4,1 |
19 |
71 |
9 |
5,9 |
19 |
18 |
9,7 |
5,7 |
20 |
36 |
9,5 |
7,5 |
20 |
54 |
9,3 |
4,2 |
20 |
72 |
9,1 |
6 |
20 |
По рисунку 1.4:
b1= hтсtdβт; b2=z; b3= b1; b4=z; Bшпо = b1+ b2+ b3+ b4; Но = 2hт
Далее из формулы (1.10): сtdβ=Вшпо/ Но
Площадь земельного отвода под внешний отвал (включая площадь под откосами) Fо и подлежащая рекультивации горизонтальная поверхность отвала Fo' рассчитываются по выражениям:
Fo=a2, га (1.13)
F’o=c2, га (1.14)

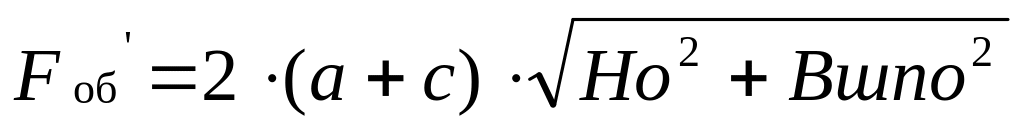

Кроме горизонтальной поверхности отвала F’o рекультивации подлежат также боковые поверхности (рисунок 1.5). В проекте допускается расчет боковой поверхности упрощенно:
,
га
(1.15)
Окончательно рекультивируемая площадь составит:
Fp=F’o+F’oб (1.16)
Рисунок 1. 5 – Схема отсыпки с одновременным односторонним озеленением (растительность заштрихована)
Расчет объема отвала почвенно-растительного слоя (ПРС). Склад почвенно-растительного слоя занимает площадь Fпрс земельного отвода, на которую вывозятся почвы с промплощадки предприятия в процессе строительства, для чего снимается верхний слой земли. На этот же склад вывозятся почвы с площади, отчуждаемой под спецотвал. Объем отвала почвенно-растительного слоя зависит от площади, с которой снимается верхний слой, и мощности почвенно-растительного слоя hпрс равной 0,3-0,5м. Для горных предприятий объем отвала ПРС:
Vпрс = (Fк + Fс + Fо ) × hпрс , м3 (1.17)
Высота отвала на складе почвенно-растительного слоя не должна превышать 8 м; при большей высоте качество почвенно-растительного слоя резко ухудшается.
Расчет объема отвала потенциально плодородных пород (ППП). Склад потенциально плодородных пород располагается на площади Fппп, а объем этого склада определяется с учетом мощности снимаемого слоя потенциально плодородных пород (hппп=1,2-1,5 м) для горных предприятий:
Vппп = (Fк + Fс + Fо ) × hппп ,м (1.18)
Расчет параметров склада почвенно-растительного слоя и потенциально плодородных пород.

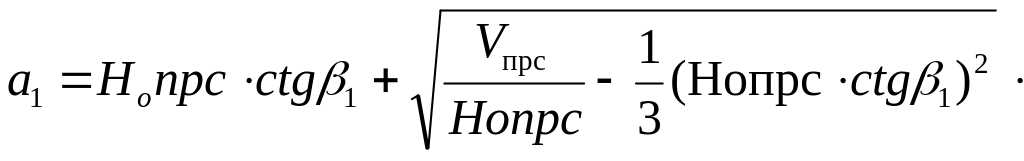

Ширина склада почвенно-растительного слоя с квадратным основанием
,
м (1.19)
Ширина склада потенциально плодородных пород:
(1.20)
В уравнениях (1.19) и (1.20) углы откосов отвалов принимаются соответственно β1=15-20о, β2=25о. Окончательно площади, занимаемые отвалами на складах почвенно-растительного слоя и потенциально плодородных пород, составят
Fпрс = а12 , га (1.21)
Fппп = а22 , га (1.22)
Профилактика эрозионных процессов и обеспечение устойчивости этого отвала достигаются при соблюдении условий, на которых базируется расчет внешнего отвала по технологии, представленной на рисунке 1.6
Рисунок 1.6 - Выполаживание откоса террасы бульдозером
Расчет площади санитарной защитной зоны. Все производственные объекты обеспечиваются защитными зонами, которые разделяются на санитарно-защитные зоны (СЗЗ) и защитные полосы (ЗП). Санитарный класс предприятия регламентирует ширину санитарно-защитной зоны, сооружаемой по периметру промплощадки предприятия, которое является источником выделения загрязняющих и неприятно пахнущих веществ, создаваемого шума, ультразвука, электромагнитных волн, радиочастот и др. Класс предприятия и ширина соответствующей СЗЗ определяется в соответствии с СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов». Для определения ширины санитарно-защитной зоны необходимо найти в перечне предприятий по классам то конкретное предприятия, которое является объектом проектирования.
Ширина санитарно-защитной зоны зависит от класса санитарной опасности предприятия. В соответствии с нормативным документом ширина СЗЗ составляет для различных классов (м):
1 класс 2 класс 3 класс 4 класс 5 класс
1000 500 300 100 50
Ширина СЗЗ рассчитывается по ПРИМЕРУ 1.2
ПРИМЕР 1.2
Например, для предприятия I класса с размерами промплощадки ав=1500х1600 м ширина санитарно-защитной зоны составит 1000 м; площадь санитарно-защитной зоны в этом случае будет равна:
Fcзз = [(а+2000)х(b+2000)]х10-4-(ахb)х10-4 =
= [(3500х3600)]х10-4- (1500х1600)х10-4=1020 га (1.23)
где (аb)х10-4 - площадь промплощадки предприятия (площадь карьерного поля по формуле 1.4, а и b – длина и ширина карьерного поля), га.
Расчет общей площади отчуждаемых земель Fобщ проводится по формулам 1.1-1.3. Площадь спецотвала в данном курсовом проекте не учитывается.
