Федеральное агентство по образованию государственное образовательное учреждение высшего профессионального образования
«Омский государственный технический университет»
КУРСОВОЙ ПРОЭКТ
Тема: РАСЧЕТ ГЛАВНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ ТЭЦ
по дисциплине: Электрические станции и подстанции
Вариант №10
Выполнил: Паутов Н.А.
Группа: ЗЭ-121
Проверил: ___________
Омск -2015
1. Техническое задание на расчет
2. Компоновка структурной схемы тэц
Компоновку главной схемы электростанции удобно начинать с разработки структурной схемы, которая определяет основные энергетические потоки. Характерной чертой ТЭЦ является выдача части мощности на генераторном напряжении и доля этой мощности во многом определяет архитектуру главной схемы.
Компоновка структурной схемы ТЭЦ начинается с выбора числа генераторов и их мощностей и заключается в правильном распределении генераторов по РУ. Согласно техническому заданию станция должна отдавать мощность на двух напряжениях 10 кВ и 110 кВ, в результате чего в главной схеме должны быть предусмотрены два распределительных устройства.
Удачный выбор числа и мощности генераторов во многом определяет качество проекта. При выборе генераторов необходимо учитывать следующие факторы:
Число генераторов не должно быть чрезмерно большим, что противоречит современной тенденции укрупнения единичных мощностей, и слишком малым, что приведет к большому дефициту мощности при отключении одного из генераторов. Обычно число генераторов составляет 3-8 единиц.
Необходимо стремиться к однотипности устанавливаемого оборудования.
При определении числа генераторов, работающих на каждое РУ, следует стремиться к минимизации перетоков мощности через трансформаторы связи.
Количество генераторов, присоединяемых к ГРУ, выбирается так, чтобы обеспечить питание потребителей в нормальном режиме.
Для питания нагрузки на повышенном напряжении (35 кВ и выше) целесообразно использовать блоки "генератор-трансформатор" с генераторами мощностью 120-250 МВт.
По условиям электродинамической стойкости оборудования мощность генераторов ГРУ не следует превышать следующих значений: при U = 6 кВ Рген
32МВт,при U
= 10кВ Рген
63МВт.
Ниже приведены два варианта структурных схем ТЭЦ, имеющие равноценные технические и экономические характеристики. Для обоих вариантов выбрана комбинированная схема ТЭЦ с наличием ГРУ и блоков. Варианты имеют следующую установленную мощностью:
РТЭЦ1 = 386 МВт; РТЭЦ2 = 398 МВт.
Рисунок №1 - Вариант проектируемой структурной схемы ТЭЦ №1
Рисунок №2 - Вариант проектируемой структурной схемы ТЭЦ №2
3. Расчет графиков нагрузок
Целью данных расчетов является определение графиков перетоков мощности через трансформаторы связи и графиков обменной мощности станции с энергосистемой. Первый график необходим для выбора трансформаторов связи, второй график позволяет определить необходимое число линий связи станции с энергосистемой и с потребителем.
При расчете графиков нагрузок собственные нужды станции учитываются упрощенно по установленной мощности генераторов:
Рсн = kсн · Рген,
где kсн -определяется по справочной литературе.
В учебном проекте графики нагрузок рассчитываются для двух сезонов - зима и лето. При этом графики рассчитываются для различных режимов работы станции с целью определения наиболее тяжелого продолжительного режима.
График перетока мощности. Перетоком мощности называется мощность, проходящая между ГРУ и ОРУ. Как видно из структурных схем станции, эта мощность проходит через трансформаторы связи и поэтому по ней будет произведен выбор числа и мощности этих трансформаторов. Для определения наиболее тяжелого графика перетока рассматриваются два режима работы станции:
Нормальный режим - это режим, при котором с проектными нагрузками работают все генераторы и потребитель.
Ремонтный режим ГРУ - в этом режиме на станции выведен в ремонт самый мощный генератор, подключенный к шинам ГРУ.
В соответствии со структурной схемой переток мощности между ГРУ и ОРУ в каждый момент времени определяется разностью мощностей поступившей на шины ГРУ и ушедшей с этих шин:
,
где
- полная мощность генераторов, работающих
на шины ГРУ;
-
полная мощность собственных нужд
генераторов ГРУ;
-
полная мощность потребителя Р1,
подключенного к шинам ГРУ.
График обменной мощности. Обменной мощностью называется мощность обмена станции с энергосистемами. Эта мощность проходит по линиям связи станции с энергосистемами и поэтому по ее величине будет закладываться в проект количество цепей ЛЭП, подключаемых к шинам ОРУ-110 кВ от энергосистемы. Для определения наиболее тяжелого продолжительного режима этой связи следует рассмотреть еще один режим работы станции -ремонтный.
Ремонтный режим генератора станции - в этом режиме выведен в ремонт самый мощный генератор станции.
В соответствии со структурной схемой обменная мощность для каждого момента времени определяется разностью поступающей на шины ОРУ мощности и уходящей с этих шин:
,
где
- полная мощность генераторов блоков;
-
полная мощность собственных нужд
генераторов блоков;
-
полная мощность потребителя Р2,
подключенного к шинам ОРУ.
Результаты расчетов всех перечисленных графиков сведены в табл. 1-6 и приведены на рис. 3-6.
Таблица №1 - ТЭЦ №1 Суточные графики мощностей в нормальном режиме работы станции
t |
Sггру |
Sснгру |
Sггру-Sснгру |
S1max |
Sпер |
Sгбл |
Sснбл |
Sгбл-Sснбл |
S2max |
Sобщ |
0 |
141,75 |
19,85 |
121,91 |
61,20 |
60,71 |
281,70 |
39,44 |
242,26 |
129,09 |
173,88 |
1 |
141,75 |
19,85 |
121,91 |
61,20 |
60,71 |
281,70 |
39,44 |
242,26 |
129,09 |
173,88 |
2 |
141,75 |
19,85 |
121,91 |
61,20 |
60,71 |
281,70 |
39,44 |
242,26 |
129,09 |
173,88 |
3 |
141,75 |
19,85 |
121,91 |
61,20 |
60,71 |
281,70 |
39,44 |
242,26 |
129,09 |
173,88 |
4 |
157,50 |
22,05 |
135,45 |
61,20 |
74,25 |
313,00 |
43,82 |
269,18 |
129,09 |
214,34 |
5 |
157,50 |
22,05 |
135,45 |
61,20 |
74,25 |
313,00 |
43,82 |
269,18 |
129,09 |
214,34 |
6 |
157,50 |
22,05 |
135,45 |
102,00 |
33,45 |
313,00 |
43,82 |
269,18 |
129,09 |
173,54 |
7 |
157,50 |
22,05 |
135,45 |
103,28 |
32,18 |
313,00 |
43,82 |
269,18 |
129,09 |
172,27 |
8 |
157,50 |
22,05 |
135,45 |
114,75 |
20,70 |
313,00 |
43,82 |
269,18 |
135,88 |
154,00 |
9 |
157,50 |
22,05 |
135,45 |
127,50 |
7,95 |
313,00 |
43,82 |
269,18 |
135,88 |
141,25 |
10 |
157,50 |
22,05 |
135,45 |
113,48 |
21,98 |
313,00 |
43,82 |
269,18 |
129,09 |
162,07 |
11 |
157,50 |
22,05 |
135,45 |
102,00 |
33,45 |
313,00 |
43,82 |
269,18 |
129,09 |
173,54 |
12 |
157,50 |
22,05 |
135,45 |
102,00 |
33,45 |
313,00 |
43,82 |
269,18 |
135,88 |
166,75 |
13 |
157,50 |
22,05 |
135,45 |
113,48 |
21,98 |
313,00 |
43,82 |
269,18 |
135,88 |
155,28 |
14 |
157,50 |
22,05 |
135,45 |
127,50 |
7,95 |
313,00 |
43,82 |
269,18 |
135,88 |
141,25 |
15 |
157,50 |
22,05 |
135,45 |
127,50 |
7,95 |
313,00 |
43,82 |
269,18 |
135,88 |
141,25 |
16 |
157,50 |
22,05 |
135,45 |
113,48 |
21,98 |
313,00 |
43,82 |
269,18 |
135,88 |
155,28 |
17 |
157,50 |
22,05 |
135,45 |
94,35 |
41,10 |
313,00 |
43,82 |
269,18 |
129,09 |
181,19 |
18 |
157,50 |
22,05 |
135,45 |
94,35 |
41,10 |
313,00 |
43,82 |
269,18 |
129,09 |
181,19 |
19 |
157,50 |
22,05 |
135,45 |
96,90 |
38,55 |
313,00 |
43,82 |
269,18 |
129,09 |
178,64 |
20 |
149,63 |
20,95 |
128,68 |
96,90 |
31,78 |
297,35 |
41,63 |
255,72 |
129,09 |
158,41 |
21 |
149,63 |
20,95 |
128,68 |
96,90 |
31,78 |
297,35 |
41,63 |
255,72 |
129,09 |
158,41 |
22 |
149,63 |
20,95 |
128,68 |
89,25 |
39,43 |
297,35 |
41,63 |
255,72 |
129,09 |
166,06 |
23 |
149,63 |
20,95 |
128,68 |
89,25 |
39,43 |
297,35 |
41,63 |
255,72 |
129,09 |
166,06 |

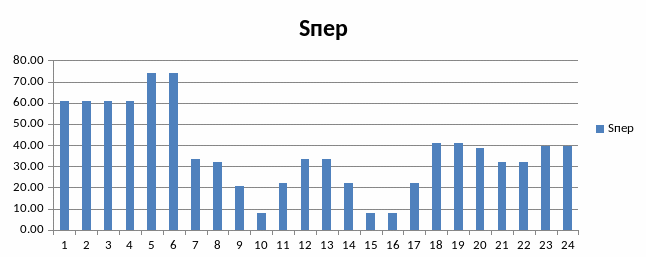

Рисунок №3 - ТЭЦ №1 Суточные графики мощностей в нормальном режиме работы станции
