КАК ОСУЩЕСТВИТЬ АНАЛИЗ В ICP

С ПОМОЩЬЮ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ВЕРСИИ 5.

СОДЕРЖАНИЕ

1 Введение 5

2 Ввод программного обеспечения 5

3 Поджиг плазмы 5

4 Создание метода 7

5 Оптимизация метода 10

6 Подготовка стандарта. 15

6.1 Стандарты 15

6.2 Перенаклон кривой 16

6.3 Диапазон концентрации 18

7 Калибровка 18

8 Анализ 20

9 Отчет об анализе 20

ЭКРАНЫ

Экран 1: Управление плазмой 5

Экран 2: Идентификация пользователя 6

Экран 3: Презентация программного обеспечения 6

Экран 4: Новый метод 7

Экран 5: Выбор элементов 7

Экран 6: Диапазон концентрации 8

Экран 7: Характеристики линий 8

Экран 8: Параметры метода 9

Экран 9: Рабочие условия 9

Экран 10: Стандарты 10

Экран 11: Диапазон концентрации 10

Экран 12: Последовательность 11

Экран 13: Последовательность 11

Экран 14: Список последовательностей 12

Экран 15: Ход последовательности 12

Экран 16: Модификация метода 13

Экран 17: Наложение профилей 13

Экран 18: Закладка "Standard" 15

Экран 19: Создание стандартов вручную 15

Экран 20: Создание стандарта. 16

Экран 21: Закладка «Standard». 16

Экран 22: Перенаклон кривой 17

Экран 23: Список стандартов для метода. 17

Экран 24: Закладка "Calibration" 18

Экран 25: Закладка "Calibration" при внесении изменений 18

Экран 26: Выбор функции расчета 19

Экран 27: Выбор взвешенного коэффициента. 19

Экран 28: Закладка "Point" 20

Экран 29: Выбор отчета об анализе. 20

Экран 30: Отчет "Lines-fast" 21

Экран 31: Отчет об анализе "Table (Conc/unit/RSD)” 21

Экран 32: Выбор формата экспорта 22

Экран 33: Экспорт: выбор места назначения. 22

1Введение

В данном документе описана процедура создания метода для анализа образцов. Эта процедура намеренно сокращена. Более подробное описание можно найти в руководстве пользователя со справочным номером 31 088 469.

Мы берем пример анализа минеральной воды, которая содержит элементы с типичными концентрациями, указанными ниже.

Элемент	Типичная концентрация (mg/l)	Элемент	Типичная концентрация (mg/l)	Элемент	Типичная концентрация (mg/l)
Na	20	Fe	< 1	As	< 0,100
K	10	Cu	< 1	Se	< 0,100
Ca	100	Zn	< 1	Pb	< 0,100
Mg	50	Sr	< 1	Cd	< 0,100
P	10	Cr	< 1
S	10	Ni	< 1

Для упрощения объяснений мы возьмем только элементы Ca, Fe и Pb.

2Ввод программного обеспечения

Чтобы ввести программное обеспечение управления ICP спектрометром, дважды щелкните на иконку "Pv5.exe" или "ICP JY V5.0".

3Поджиг плазмы

Экран для контроля поджига плазмы появляется, если управление плазмой осуществляется автоматически. Параметры по умолчанию соответствуют обычному анализу в водной среде.

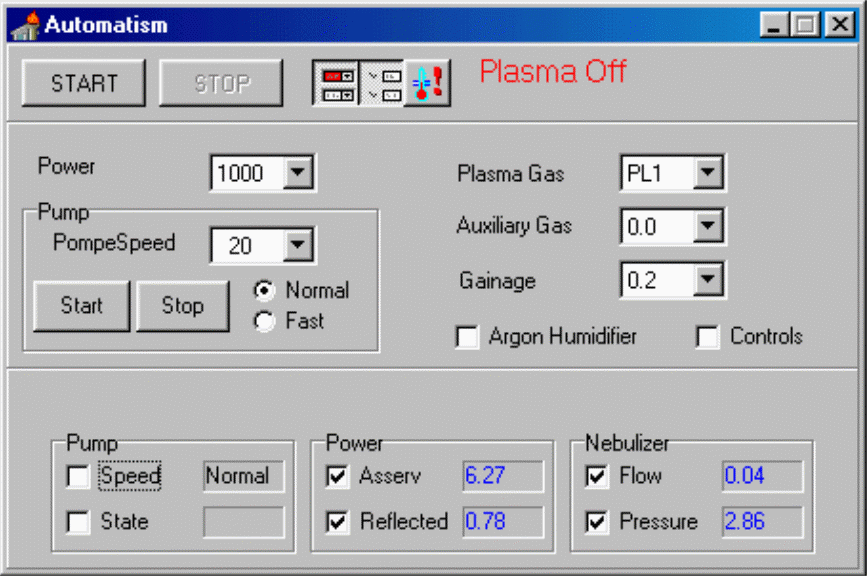

Экран 1: Управление плазмой

В случае исследования другой среды измените параметры на типовые значения, приведенные в следующей таблице:

Среда	Мощность генератора	Скорость шлангового насоса	Скорость подачи газа плазмы	Скорость подачи вспомогательного газа	Скорость подачи газа оболочки
Водная с очень низким содержанием соли	900 W	20	PL1 = 12	0	0.2
Водная	1000 W	20	PL1 = 12	0	0.2
Водная с низким содержанием соли	1100 W	20	PL1 = 12	0	0.3
Органическая	1200 W	10	PL2 = 14 *	1.2	0.3
Летучий раствор	1400 W	5	PL2 = 16 *	1.2	0.3

* подлежит регулировке

Нажмите «Start» для запуска плазмы. Когда плазма горит, нажмите “-“, чтобы свернуть приложение. Никогда не закрывайте приложение, иначе плазма отключится.

Появится экран “User identification” ("Идентификация пользователя").

В ведите 3, 3 (значения по умолчанию, могут быть изменены в параграфе 17 руководства пользователя), затем нажмите <OK>, чтобы перейти к полям “Enter your name” ("Введите Ваше имя") и “Enter your code” ("Введите Ваш код").

Экран 2: Идентификация пользователя

Появится экран предназначения. Он представляет все функции данной версии.

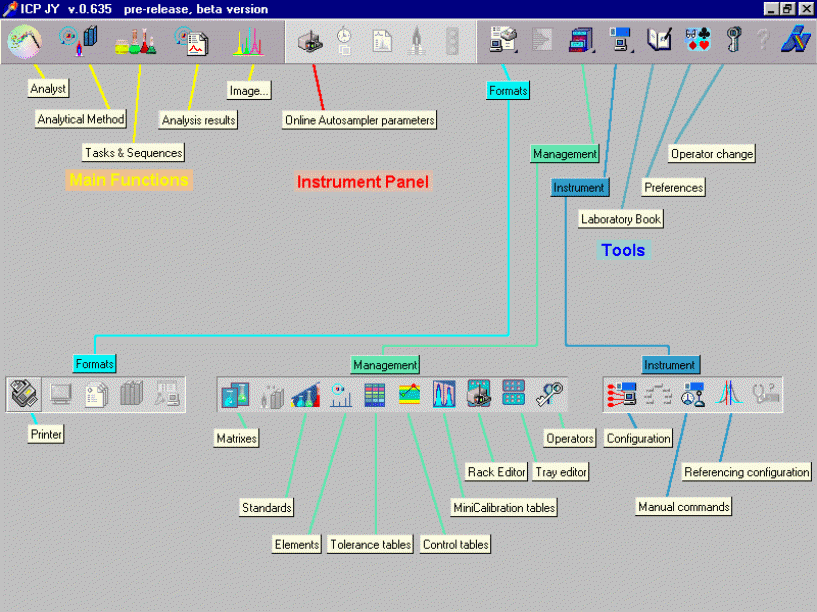

Экран 3: Презентация программного обеспечения
