Пример расчета и графического построения двухмаршевой лестницы

Расчет:

Дано: - высота этажа Н = 3000мм = 3 м

- ширина марша ℓ = 1050 мм = 1,05 м

- уклон 1:2 размер ступени: - подступенок h = 150 мм;

- проступь a = 300 мм.

Ширина лестничной клетки равна суммарной ширине двух маршей плюс

расстояние между ними: В = 2ℓ + 100 = 2х1050 + 100 = 2200 мм.

Высота одного марша: h' = Н/2 = 3000/2 = 1500 мм.
Число подступенков: n = h'/ h = 1500/150 = 10 10 подступенков
Число проступей в одном марше будет на единицу меньше числа подступенков, т.к. верхняя проступь располагается на уровне площадки : n' = n – 1 = 10 – 1 = 9 9 проступей
Длина заложения марша: d = а (n – 1) = 300х(10 - 1) = 2700 мм.
Принимая ширину этажных и междуэтажных площадок t = 1200 мм., определяем минимальную длину лестницы: L = d + 2t = 2700 + 2х1200 = 5100 мм.

Графическая разбивка лестницы:

Высоту этажа делят на число частей, равное числу подступенков в этаже.
Через полученные точки проводят горизонтальные прямые линии.
Фронтальную и горизонтальную проекции заложения марша (d) делят на число проступей без одной.
Через полученные точки проводят вертикальные прямые.
По полученной сетке вычерчивают профиль лестницы

Рисунок 11 - Пример разбивки двухмаршевой лестницы.

Лестничные площадки, устраиваемые на уровне каждого этажа, называются этажными, а между этажами – промежуточными. Ширину этажной лестничной площадки принять 1500мм, а промежуточной – 1410мм.

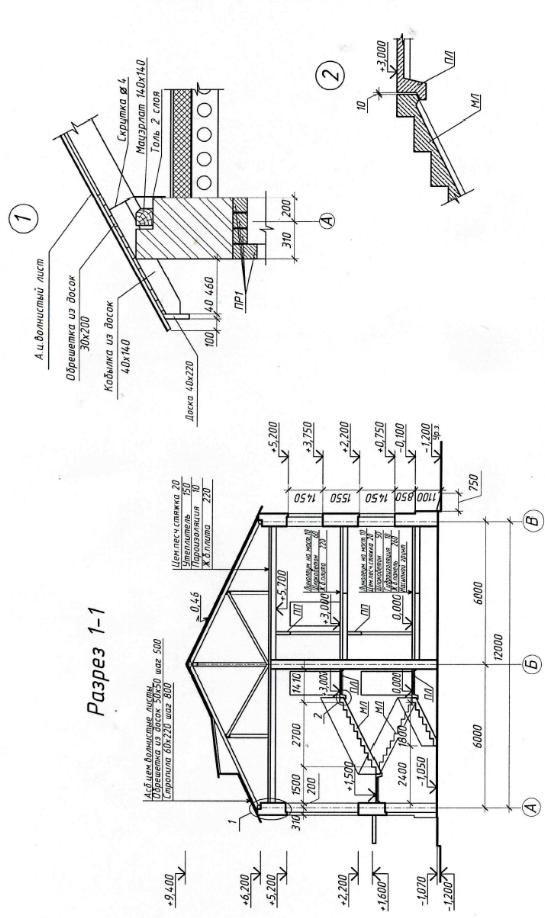

Вычерчивание узлов конструкций здания.

1. На выносных узлах конструкций здания, выполненных в масштабе 1:50, нанести размеры, указывающие характер соединения составных частей, марки элементов и другие требования, которые должны быть выполнены по данному чертежу, а также необходимые установочные и присоединительные размеры;

2. На детали и элементы конструкций нанести условные обозначения материалов по ГОСТ 2.306-68 или таблица 3;

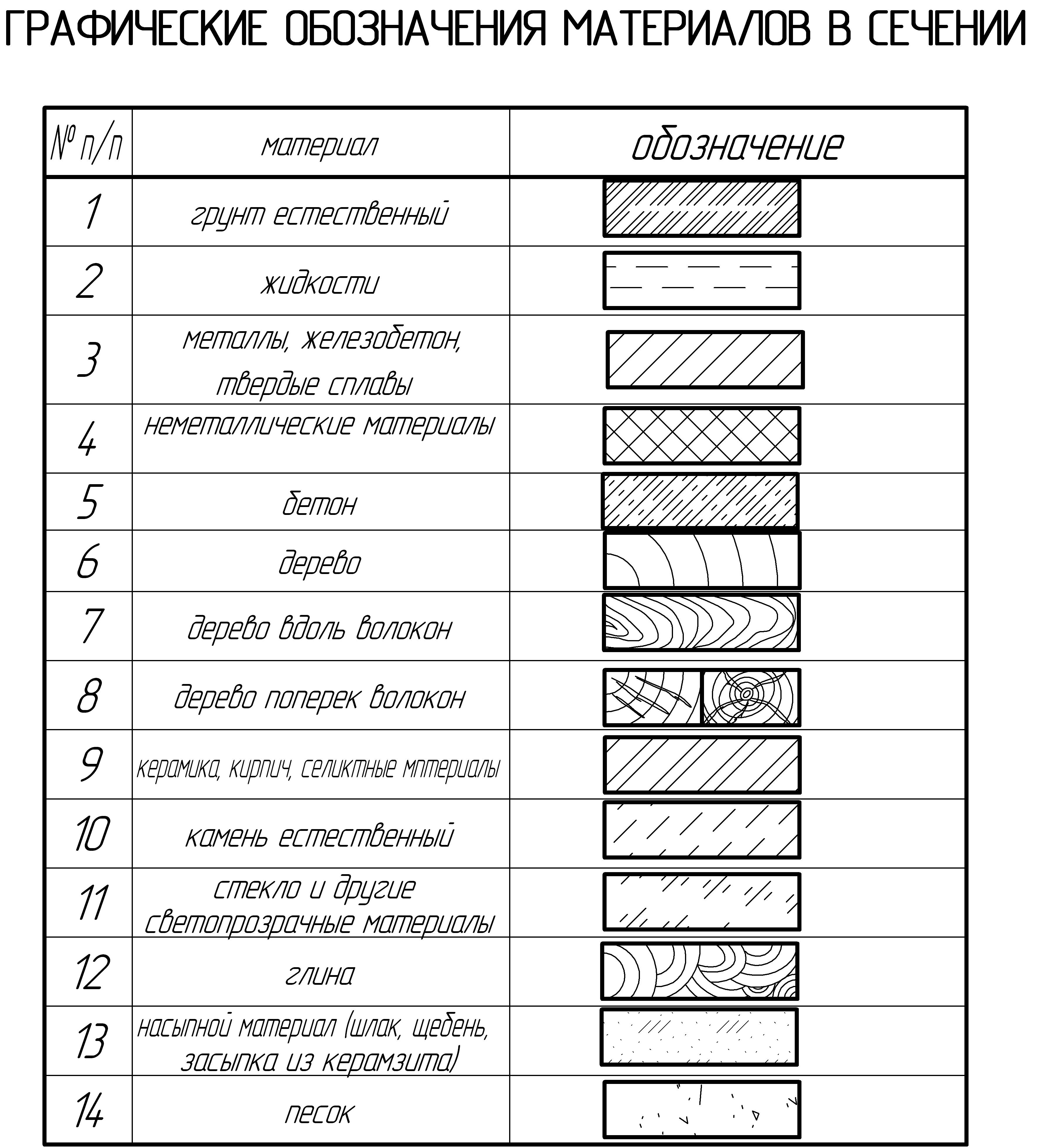

Таблица 3 - Графическое обозначение материалов

3. Выносные узлы здания обозначить маркировочными кружками диаметром 10…12мм тонкой линией с цифровым обозначением узла. Маркировочный кружок расположить над изображением узла.

2.3 Лист 3 «фасад здания»

Цель. Приобретение навыков вычерчивания фасадов здания.

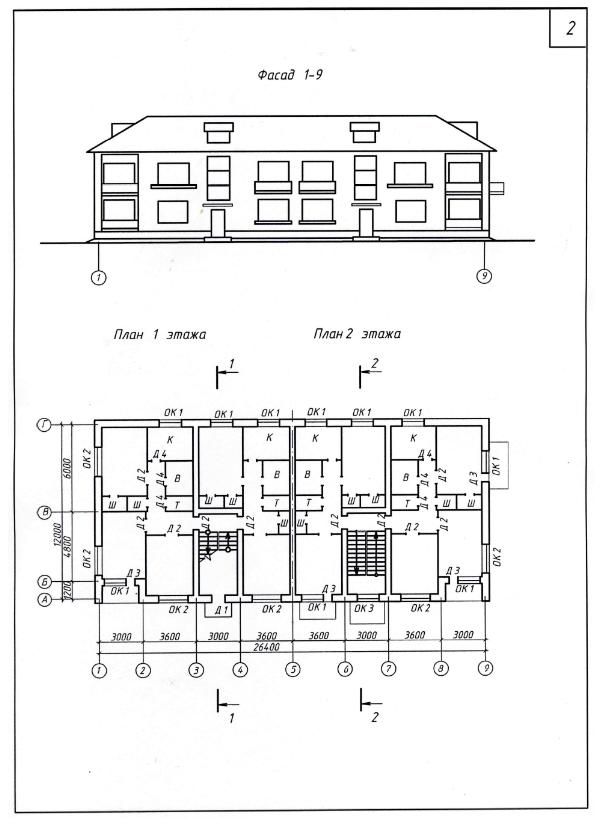

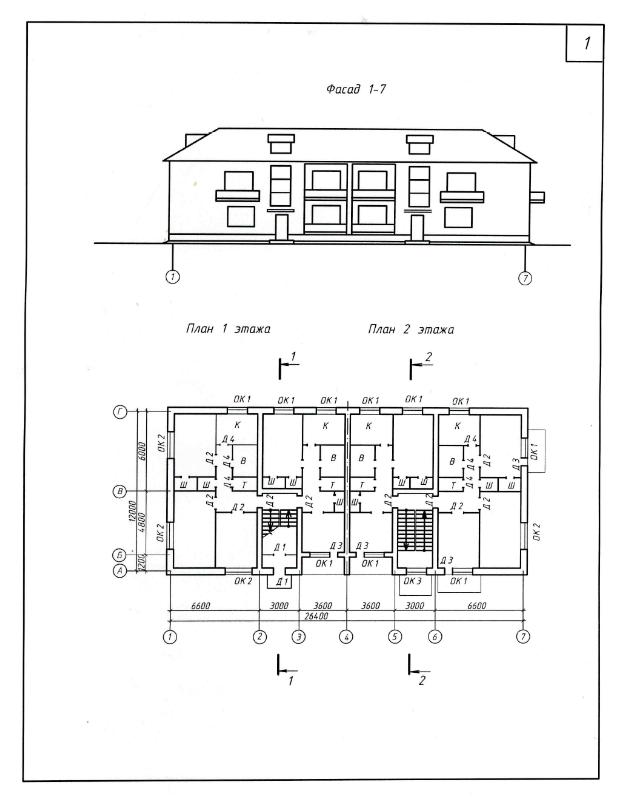

Содержание работы. Вычертить фасад здания. Нанести необходимые размеры. М 1:100, формат А3. Варианты заданий представлены в приложениях Б и В, пример выполнения работы - в приложении Е.

Рекомендации по выполнению. По таблице 3 в соответствии с номером своего варианта определить высоту здания и, используя план и разрез вычертить фасад здания.

Оформление фасада должно соответствовать ГОСТ 21.501-2011, 21.101-97. Фасад - это наружная сторона здания. Изучение чертежей всех сторон дает представление о внешнем виде всего здания и его архитектуры. Фасады бывают: главный (сторона здания, выходящая на улицу или площадь), дворовый и боковой (торцевой).

Название фасаду дают по обозначению крайних координационных осей на плане. Например: «Фасад 1-5» или «Фасад 5-1»; «Фасад А-Г» или «Фасад Г-А». Фасад начинают вычерчивать только после выполнения плана и разреза. При вычерчивании фасада важно помнить, что все горизонтальные линии и их проведения берут с разреза (уровень земли, отмостка, цоколь, верх и низ проемов, карниз и т.д.), а вертикальные – с плана.

Последовательность выполнения чертежей фасадов:

Наносят координационные оси (только крайние) исключениями будут оси в местах с выступами в плане и входная группа в многоэтажных зданиях.
Чертят общий контур здания.
Вычерчивают оконные и дверные проемы, ограждения балконов, вентиляционные и дымовые трубы на крыше.
Вынося отметки, характеризующие расположение элементов несущих ограждающих конструкций по высоте (уровень земли, отмостка, цоколь, козырьки над проемами, верх и низ проемов, карниз и т.д.).
Проставляют высотные отметки.
Производят окончательную обводку фасада.
