Введение

В настоящее время в условиях все возрастающей конкуренции на рынке труда современному выпускнику инженерного факультета требуются знания и умения как в области специальных и фундаментальных, так и в области общепрофессиональных дисциплин. Геометрическое мышление становится все более востребованным в профессиональной деятельности будущего специалиста в технике, строительстве и архитектуре.

Строительное черчение - один из важных предметов, составляющих основу подготовки специалистов в строительной отрасли.

Целью изучения дисциплины является приобретение знаний, умений и навыков оформления и чтения конструкторской документации.

Задачи дисциплины:

- изучение правил выполнения изображений (видов, разрезов, выносных элементов);

- привитие навыков оформления конструкторской документации, надписей, обозначений;

- изучение правил оформления архитектурно-строительных чертежей (планов,фасадов, разрезов);

- формирование умений выполнения чертежей строительных конструкций.

После изучения дисциплины студент должен:

- иметь представление:

- о современных средствах выполнения графических работ;

- об общих правилах оформления графического материала;

- об общих правилах выполнения чертежей строительных конструкций.

- знать:

- правила оформления чертежей;

- правила оформления архитектурно-строительных чертежей (планов, фасадов, разрезов);

- уметь:

- строить и правильно оформлять чертежи согласно стандартам ЕСКД и СПДС;

- пользоваться различными шрифтами;

- выполнять архитектурно-строительные чертежи.

В настоящих методических указаниях представлены задания по индивидуальным вариантам самостоятельной работы студентов по дисциплине «Строительное черчение», их краткие описания, рекомендации по выполнению, а также примеры выполнения этих работ.

Рекомендации по изучению дисциплины

Основная форма работы студента, обучающегося по заочной форме обучения, – самостоятельное изучение материала по учебнику, учебным пособиям и другим источникам, а основная форма отчетности за усвоение пройденного материала - выполнение домашних и аудиторных графических работ, сдача недифференцированного зачета.

Дисциплину «Строительное черчение» рекомендуется изучать в следующем порядке:

- перед тем, как приступить к выполнению графических задании, необходимо изучить учебный материал по заданной теме, используя рекомендуемые литературные источники;

- выполнить необходимые контрольные графические работы, представить их для проверки преподавателю, после чего, если в работе будут неточности, ошибки, – устранить их и сдать работу повторно;

Преподаватель вправе аннулировать представленную контрольную работу, если убеждается, что контрольная работа выполнена несамостоятельно или скопирована.

После успешной сдачи всех видов заданий студент допускается к зачету. Зачет проводится по тестам, каждый из которых содержит пять заданий.

Кроме того, преподавателю предоставляется право задавать дополнительные вопросы.

Студент имеет право обращаться к преподавателю за консультацией в течение всего периода работы над заданиями в «Дни заочника» утвержденные деканатом заочного обучения.

1 Общие указания по оформлению контрольных работ по графическим дисциплинам

В представленном методическом указании даются описание выдаваемых студентам графических работ по строительному черчению, краткие рекомендации по их выполнению, а в приложениях - исходные чертежи-задания по вариантам и примеры выполнения этих работ, а также перечень. В процессе изучения строительного черчения студенты выполняют контрольную работу.

В состав контрольной работы входят:

- 1 лист формата А3 - графическая работа «План здания» (приложение Г);

- 1 лист формата А3 - графическая работа «Разрез здания» и «Узлы» (приложение Д);

- 1 лист формата А3 - графическая работа «Фасад здания» (приложение Е).

Графические работы выполняются по индивидуальным вариантам. Вариант должен соответствовать последней цифре присвоенного студенту шифра зачетной книжки.

Например, если шифр 12, то студент выполняет вариант под номером 2.

Если на конце шифра цифра 0, то выполняется вариант под номером 10.

Материалы контрольных работ брошюруют в альбом. Обложкой к альбому служит титульный лист. Оформление титульного листа выполнить по примеру в приложении А.

Графические работы должны быть оформлены в соответствии с ГОСТами ЕСКД и СПДС и отличаться выразительностью, четкостью, опрятностью. Все задания выполняются карандашом, типы и толщины линий должны быть приняты в соответствии с ГОСТ 2.303-68* «Линии».

Надписи и буквенно-цифровые обозначения выполняются шрифтом размера 3,5 и 5 в соответствии с ГОСТ 2.304-81 «Шрифты чертежные».

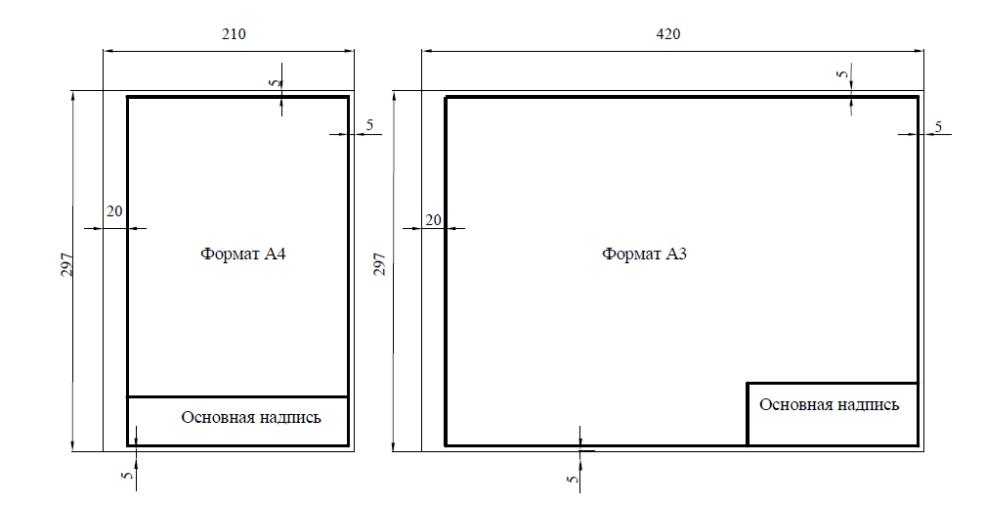

Форматы чертежей и других документов определяются размерами внешней рамки чертежа (ГОСТ 2.301-68*).

Рисунок 1 Рисунок 2

Форматы можно располагать как вертикально, так и горизонтально, кроме формата А4, который всегда располагается вертикально.

Поле текстовых и графических документов ограничивается рамкой, внутри которой помещается основная надпись в соответствии с рисунком 1 и рисунком 2.

Специальные формы основной надписи чертежа устанавливают: для конструкторских документов – ГОСТ 2.104-2006; для документации, предусмотренной стандартами СПДС – ГОСТ 21.101-97.

Заполнение основных надписей графических и текстовых документов осуществляется чертежным шрифтом размерами 3,5 и 5, строчными буквами.

Основные надписи

Основная надпись по форме 3 предназначена для архитектурно-строительных чертежей – марки АС (план, фасад, узлы конструктивные). На рисунке 3 показана основная надпись по форме 3 с размерами, а на рисунке 4 помещен пример ее заполнения. Форма 4 (рисунок 5) для чертежей строительных изделий марки КЖ, КМ, КД, на рисунке 6 помещен пример ее заполнения.

Рисунок 3-Основная надпись по форме 3

Рисунок 4-пример заполнения формы 3 .

Рисунок 5- Основная надпись по форме 4

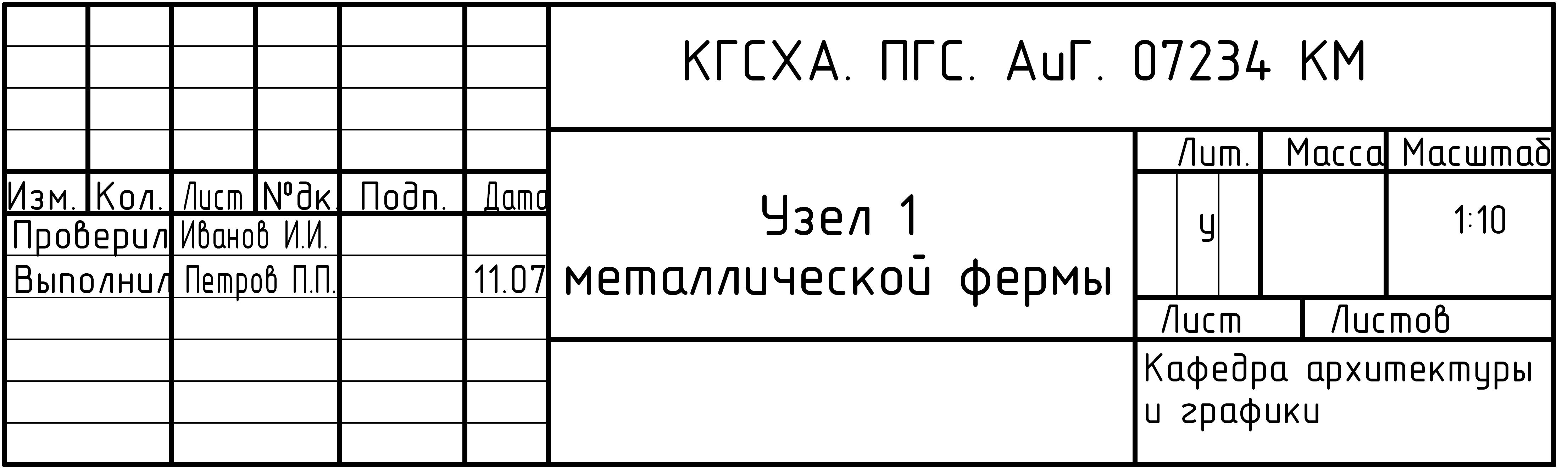

Рисунок 6- Пример заполнения основной надписи по форме 4

2 Описание выполнения графических работ контрольной работы

2.1 Лист 1 «план здания».

Цель. Знакомство с государственными стандартами Системы проектной документации для строительства (СПДС), правилами оформления строительных чертежей, приобретение навыков вычерчивания планов здания.

Содержание работы. Вычертить план двухэтажного жилого дома.

М 1:100, формат А3. Нанести на чертеже все необходимые размеры. Варианты заданий представлены в приложении Б и В, пример работы - в приложении Г.

Рекомендации по выполнению. По таблице 1 в соответствии с номером своего варианта определить схему здания и по ней вычертить план здания. Для вариантов 1,3,5,7,9,10 необходимо вычертить план 1-го этажа, для вариантов 2,4,6,8 план 2-го этажа. Оформление плана должно соответствовать требованиям ГОСТ 21.501-2011, 21.101-97.

Таблица 1 – Исходные данные для плана, фасада и разреза здания

Номер варианта	Схема здания	Разрез	Высота этажа	Номер узла
1	1	1-1	3,0	1;2
2	2	2-2	2,8	1;2
3	2	1-1	3,0	1;2
4	1	2-2	2,8	1;2
5	2	1-1	3,0	1;2
6	1	2-2	2,8	1;2
7	1	1-1	3,0	1;2
8	2	2-2	2,8	1;2
9	1	1-1	3,0	1;2
10	2	2-2	2,8	1;2

План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на определенном уровне. При выполнении плана этажа здания положение мнимой горизонтальной плоскости разреза принять на уровне 1/3 высоты изображаемого этажа или в 1м от изображаемого уровня для промышленных зданий. Для жилых и общественных мнимую секущую плоскость располагают в пределах дверных и оконных проемов каждого этажа.

Этажом - называются помещения, размещающиеся в здании на одном уровне.

Приступая к вычерчиванию плана, следует помнить, что изображение плана здания необходимо располагать длиной стороной вдоль листа. Сторону плана, соответствующую главному фасаду здания, рекомендуется обращать к нижнему краю листа. Определяя на листе место для чертежа плана здания, следует учесть наносимые размеры и маркировку осей. Поэтому чертеж плана должен располагаться примерно на расстоянии 75 – 80 мм от рамки листа.

В конкретных случаях эти размеры могут меняться. После определения местоположения плана на листе и его масштаба приступают к вычерчиванию.

План рекомендуется выполнять в следующей последовательности:

1. Прочертить штрихпунктирной линией толщиной 0,1…0,15мм координационные оси (горизонтальные и вертикальные) наружных и внутренних капитальных стен. Допускается после обводки чертежа оси оставлять только в местах пересечения стен;

2. Прочерчивают тонкими линиями контуры продольных и поперечных наружных и внутренних капитальных стен и колонн;

3. Вычертить двумя линиями толщиной 0,3мм контуры перегородок. Перегородки встроенных шкафов вычертить одной линией толщиной 0,6мм;

4. Выполнить разбивку и вычертить в наружных стенах оконные проемы (с четвертями). Следует иметь в виду, что в ГОСТ 11214-2003 указаны размеры проемов без учета четвертей, поэтому на чертеже необходимо проставить размеры за вычетом четвертей, т.е. из размера проема вычесть 130мм;

5. Изобразить дверные проемы, как в капитальных стенах, так и в перегородках. При размещении дверного проема в стене для внутри квартирных дверей нужно исходить из удобства эксплуатации помещений, предполагаемой расстановки мебели и т.д., что следует учесть также при определении направления открывания дверей, которое указывается прямой линией под углом 30^о к контуру стен;

Размеры окон и дверей показаны на рисунке 7.

Рисунок 7-Типы оконных и дверных проемов

6. Обвести толщиной 0,2-0,25 мм контуры капитальных стен;

7. Изобразить линией толщиной 0,2…0,25мм санитарно-техническое оборудование: в уборной – унитаз, в ванной комнате – ванну и умывальник,

Условные графические изображения этого оборудования выполнить в соответствии с ГОСТ 21.205-93, таблица 2.

Таблица 2 – Условное обозначение сантехнических устройств.

Наименование	Обозначение на плане	Размеры наиболее часто встречающегося оборудования

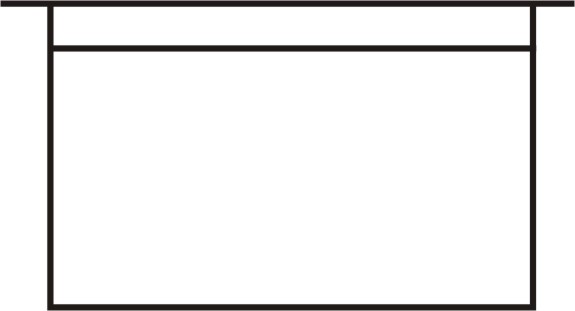

Раковина		60 х 55; 60 х 50; 55 х 45
Умывальник		60 х 45

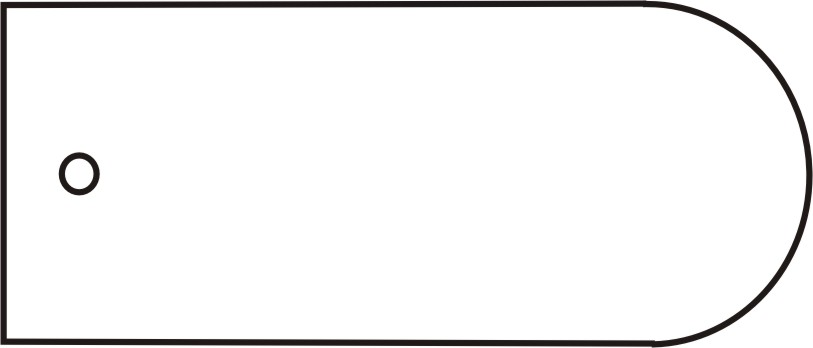

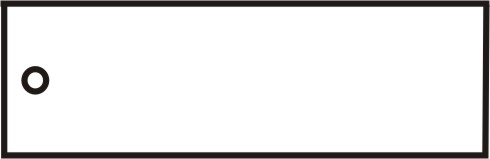

Ванна: - обыкновенная - сидячая		1700 х 75; 1500 х 70 1500 х 70
Унитаз		45 х 60
Душевой поддон		900 х 900; 800 х 800

Примечание: санитарно – техническое оборудование на чертежах показывается условно, в масштабе.

8. Вычертить вентиляционные каналы. Изображение выполнить в соответствии с рисунком 9;

Рисунок 9 - Схема расположения вентиляционных каналов в стене.

9. Вычертить лестничные площадки и марши (только после выполнения разреза здания);

10. Наносят выносные и размерные линии, маркировочные кружки:

В графической работе размеры нанести в три цепочки линейных размеров:

• Первую размерную цепочку с чередующимися размерами простенков и проемов, а также выступающих частей здания, провести на расстоянии 15…20мм от внешнего контура стены.

• Вторая размерная цепочка: размеры между осями капитальных стен; Третья размерная цепочка: размеры между координационными осями крайних наружных стен.

Рисунок 10 - Пример нанесения размерных линий.

11. Проставляют необходимые размеры внутри помещений, марки осей и других элементов:

• Указать размерные цепочки, определяющие длину и ширину помещений, толщину стен и перегородок. Размеры дверных проемов в перегородках на плане проставлять не надо.

• Размерные числа на внешние и внутренние размерные линии;

• Маркируются координационные оси, окна и двери;

• Проставить на плане в каждом помещении в правом нижнем углу его площадь и подчеркнуть сплошной основной линией.

12. Выполняют необходимые надписи:

• Наименование помещений может быть указано на чертеже плана непосредственно или составляется экспликация помещений с нумерацией помещений на плане в кружечках диаметром 6 – 8 мм;
