8.3. Расчет параметров резонансной системы пафк. Выбор

конденсаторов, используемых для обеспечения безотказного

самовозбуждения

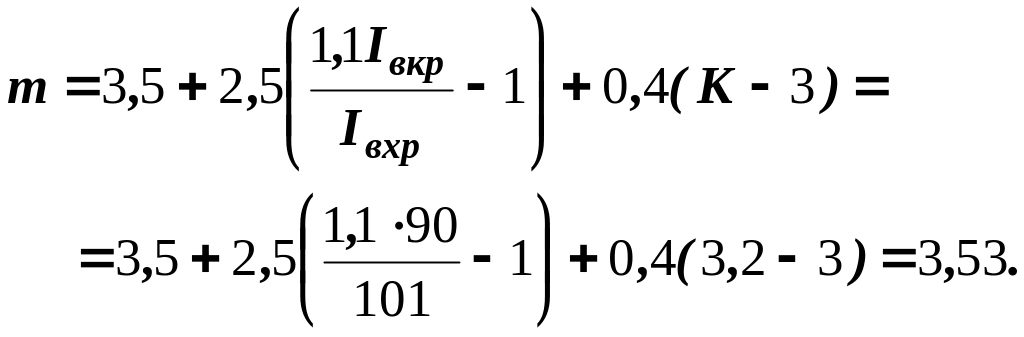

Основной расчетный параметр системы ПАФК определяется по условию минимума суммарной расчетной мощности элементов системы ПАФК:

(54)

Принимаем m = 3,5.

Коэффициенты трансформации компаундирующего трансформатора:

по напряжению

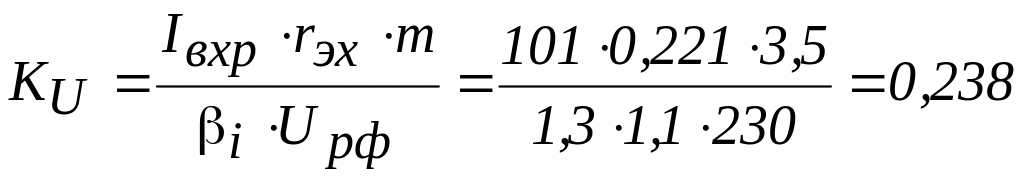

, (55)

по току (находится по формуле (52))

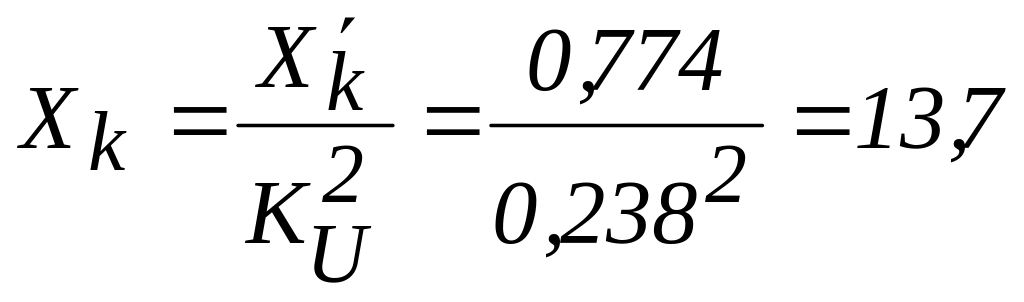

Сопротивления компаундирующего элемента (реактора) Х_k и емкостного элемента Х_с, приведенные ко вторичной обмотке компаундирующего трансформатора,

Ом. (56)

Сопротивление реактора, включенного последовательно с обмоткой напряжения W₁ компаундирующего трансформатора, находится по формуле (46)

Ом.

Фазное напряжение на входе выпрямителя обмотки возбуждения в режиме установившегося глухого короткого замыкания СГ с системой ПАФК (действующее значение первой гармоники )

В. (57)

Емкостной элемент выполняется из батареи конденсаторов типа МБГЧ–1 с номинальным напряжением U_с.ном.=250 В, подключаемых треугольником к обмотке W₄ .

Предварительное значение коэффициента трансформации емкостной обмотки

(58)

где К_з = 1,2 – коэффициент запаса, учитывающий наличие высших гармоник в напряжении на входе выпрямителя и возможные кратковременные перенапряжения в переходных режимах.

Расчетная фазная емкость батареи конденсаторов

мкФ. (59)

Принимается С=170 мкФ (округляется до кратного десяти числа в большую сторону).

Выбираются конденсаторы МБГЧ–1–250В–10мкФ±10% в количестве 3·17 = 51 штука. Масса одного конденсатора 0,27 кг (приложение 4). Общая масса конденсаторов емкостного элемента

М_с = 51·0,27 = 13,8 кг.

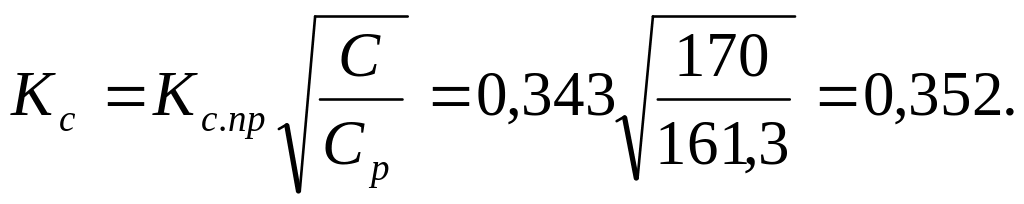

Уточненное значение коэффициента трансформации емкостной обмотки

(60)

Отношение сопротивления намагничивающего контура компаундирующего трансформатора к входному сопротивлению выпрямителя и обмотки возбуждения в режиме установившегося глухого короткого замыкания СГ с системой ПАФК

(61)

9. Расчет регулировочных характеристик генератора и системы пафк при номинальном коэффициенте мощности, Определение тока отбора

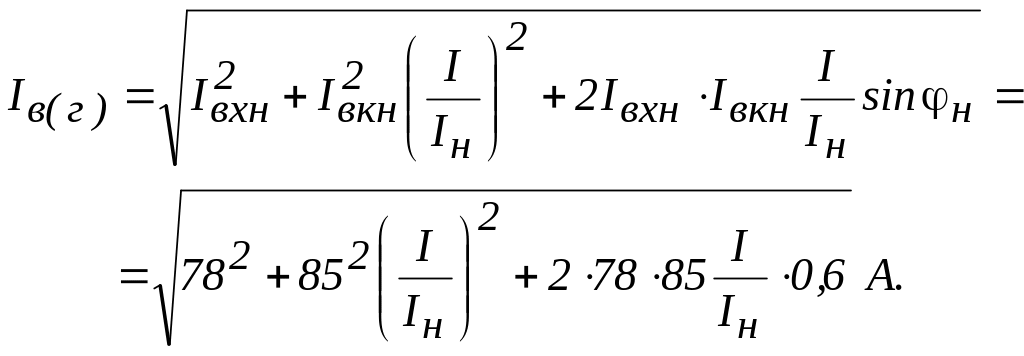

Регулировочная характеристика СГ при номинальном напряжении статора и номинальном коэффициенте мощности нагрузки рассчитывается по формуле (15)

Результаты расчета по этой формуле для следующих относительных значений тока нагрузки: 0; 0,25; 0,5; 0,75 и 1,0 сводятся в табл. 5.

Таблица 5

Регулировочные характеристики генератора и системы ПАФК,

зависимость тока отбора от нагрузки генератора

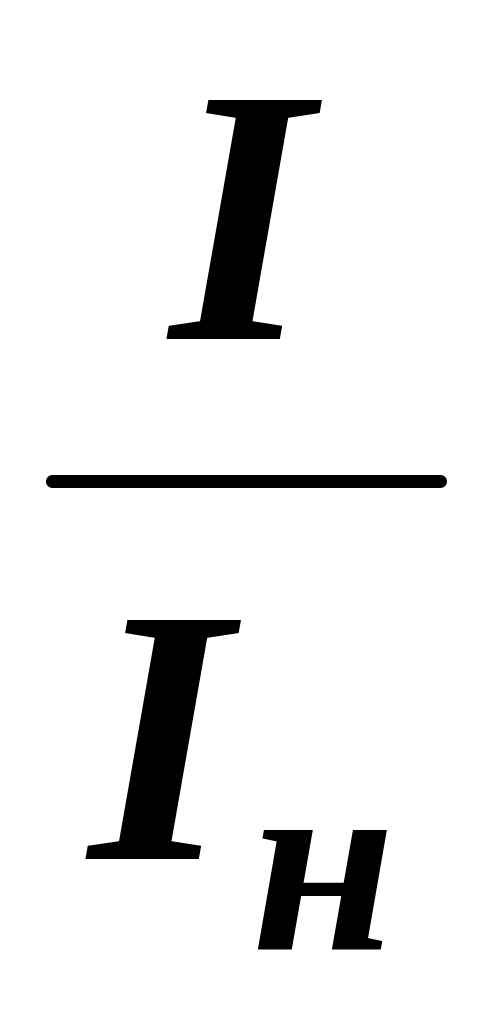

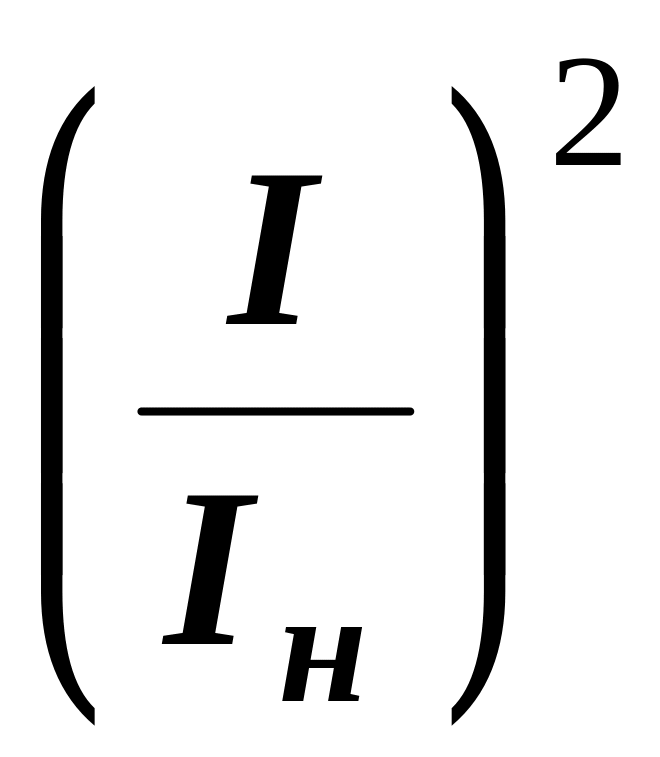

		Iв(г)	Iв(с)	I0
		А	А	А
0	0	78	92	14
0,25	0,0625	92	107	15
0,5	0,25	109	124	15
0,75	0,5625	127	143	16
1,0	1,0	146	163	17

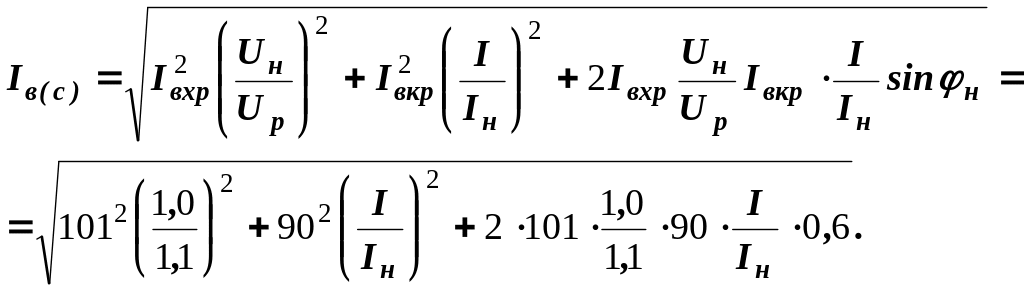

Регулировочная характеристика системы ПАФК рассчитывается аналогично регулировочной характеристике СГ

(62)

Результаты расчета по формуле (62) для тех же, что и в предыдущем случае, относительных значений тока нагрузки СГ сводятся также в табл. 5.

Ток отбора (ток, который нужно отобрать от обмотки возбуждения СГ для снижения напряжения СГ с U_р до U_н) определяется нижеследующим выражением

. (63)

Результаты расчета зависимости тока отбора от нагрузки СГ с системой ПАФК приводятся в табл. 5. В качестве расчетного значения тока отбора принимается максимальный ток отбора, соответствующий номинальному току нагрузки

I₀ = 17 А.
