Часть I.Зачетное занятие по MathCad 2000 ( юнита 1.)

I. Самостоятельная работа

Рекомендуемое время

80 Минут

Рассчитайте переходный процесс в электрической цепи в соответствии с вариантом, считая напряжение источника питания равным единице. Изобразите график тока, проходящего через ЭДС. Для электрической схемы приведенной в Вашем варианте рассчитайте периодический ток, проходящий через ЭДС (в данном задании положить, что контакт замкнут, а периодическая ЭДС является суммой трех гармонических составляющих). Частоты и комплексные амплитуды ЭДС равны:

1.

2.

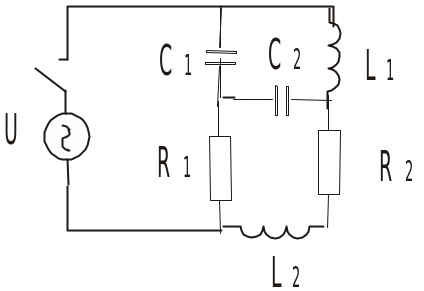

Вариант 1.

Вариант 2.

Вариант 3.

Вариант 4.

Вариант 5.

Параметры электрической цепи

Вариант
1	1,2	4,3	0,6	-	0,7	-
2	6,5	1,9	0,99	-	-	-
3	2,7	0,8	-	-	0,87	1,3
4	5,6	0,23	1,2	3,4	-	-
5	6,77	4,6	-	-	0,64	-

Часть II. Итоговое занятие за 4 семестр по основным темам дисциплины

«Электротехника и электроника»

I. Выполнение практической работы.

Рекомендуемое время

80 Минут

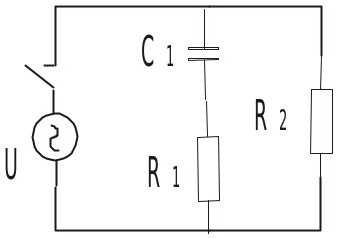

Рассчитайте переходный процесс в электрической цепи, считая напряжение источника питания равным единице. Изобразите графически токи и напряжения на всех активных и реактивных элементах. Для рассмотренной цепи рассчитайте периодический ток, проходящий через ЭДС (в данном задании положить, что контакт замкнут, а периодическая ЭДС является суммой трех гармонических составляющих). Рассчитайте рассеиваемую на активных элементах мощность и энергию, отдаваемую источником питания цепи. Сравните полученные результаты. Частоты и комплексные амплитуды ЭДС равны:

1.

2.

Параметры цепи равны.

Исследование цепей с периодическими несинусоидальными токами

Код: 0646.03.03/ПТ.0646.11

Продолжительность:

160 мин.

Дисциплина:

“Электротехника и электроника”, Юнита №.3

Предназначено:

Для студентов по направлению информатика и ВТ в соответствии с учебным планом.

Цель:

Овладение практическими навыками моделирования цепей с периодическими несинусоидальными токами, проведения Фурье-анализа (спектрального анализа) с использованием средств САПР Electronics Workbench.

Результат обучения:

После успешного завершения занятия пользователь должен уметь:

• создавать и редактировать простейшие схемы моделирования цепей с периодическими несинусоидальными токами с использованием средств САПР Electronics Workbench;

• проводить Фурье-анализ средствами САПР.

Используемые программы:

Electronics Workbench в. 5.0

План занятия:

1. Работа под руководством преподавателя. 60 минут

Исследование цепей с периодическими несинусоидальными токами.

2. Самостоятельная работа. 100 минут

Запуск программы:

Предполагается, что требуемые программы уже инсталлированы на диске.

(См. «Инструкцию по установке программы на ПК»)
