II. Самостоятельная работа.

Рекомендуемое время

60 Минут

Задание:

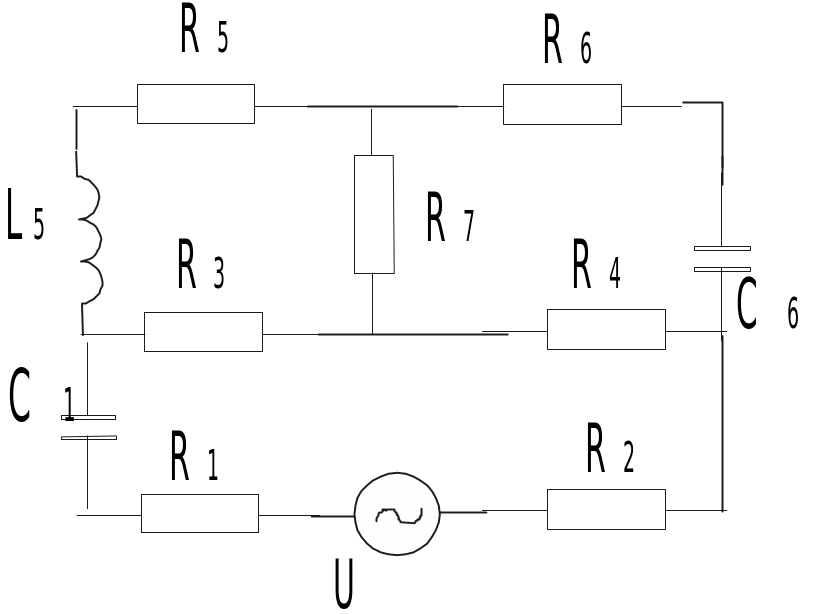

Рассчитайте ток, проходящий через сопротивление и напряжение на сопротивлении в следующих схемах. Рассчитайте потребляемые мощности.

1 Вариант 2 Вариант

3 Вариант 4 Вариант

5

5 Вариант

Комплексные амплитуды напряжения

Вариант	Основная частота	1 гармоника	2 гармоника	3 гармоника	4 гармоника
1	1.3	-7+5j	8.7+0.2j	-0.05+0.9j	0.7-0.7j
2	1.7	6-4j	0.3-0.3j	0.8-0.6j	-0.08+0.1j
3	6.6	3+1.1j	-0.4+0.5j	0.09+0.1j	0.09-0.05j
4	1.2	7-9j	-6+2j	0,08-0,01j	0,1+0,3j
5	4.8	6.7+2.3j	0.7-6.9j	0.8-2.1j	0.5+0.1j

Сопротивления

Вариант
1	5.6	7.4	1.2	7.9	5.5	0.7	8.9
2	6.6	8.0	7.1	6.1	1.23	1.5	9.5
3	5.5	3.3	7.2	6.3	8.9	8.7	9.0
4	6.7	9,2	8.3	7.6	7.9	5.4	10.0
5	9.3	7.5	8.9	9.0	4.5	7.8	6.4

Активные элементы

Вариант			Дополнительно
1	2.5	0.05
2	9.7	0.08
3	1.2	0.002
4	0.7	0.035
5	0.8	0	-

Зачетное занятие по MathCad 2000.

КОД: 0646.02.03/ПТ.0646.10

Продолжительность:

160 мин.

Дисциплина:

Электротехника и электроника. Юнита 1.

Предназначено:

Для студентов по направлению информатика и вт в соответствии с учебным планом.

Цель:

Закрепить знания основных тем юниты. Закрепить навыки, полученные на предыдущих занятиях семестра.

Используемые программы:

MathCAD 2000

План занятия:

Часть I.Зачетное занятие по MathCad 2000

I. Самостоятельная работа. 80 минут

Часть II. Итоговое занятие за 4 семестр по основным темам дисциплины

«Электротехника и электроника»

I. Выполнение практической работы 80 минут

ЗАПУСК ПРОГРАММЫ:

Предполагается, что требуемые программы уже инсталлированы на диске.

(См. «Инструкцию по установке программы на ПК»)
