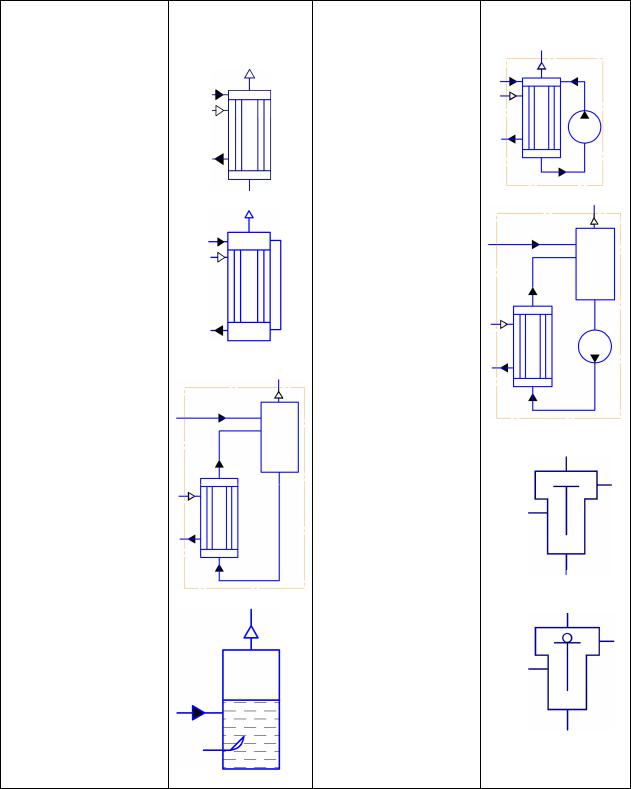

Таблица 2.5. Обозначения выпарных аппаратов и их элементов (по ГОСТ 2.788-74)

б) с выносной греющей камерой

Аппарат выпарной со свободно падающей пленкой

Аппарат выпарной с погружнным

горением Аппарат выпарной роторный

11

http://www.mitht.ru/e-library

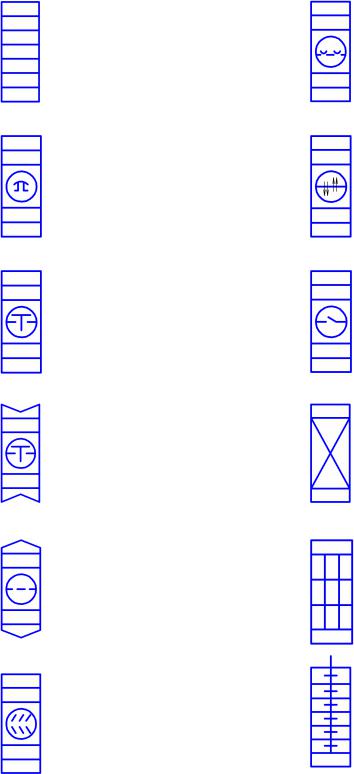

Таблица 2.6. Обозначения колонных аппаратов (по ГОСТ 2.790-74)

12

http://www.mitht.ru/e-library

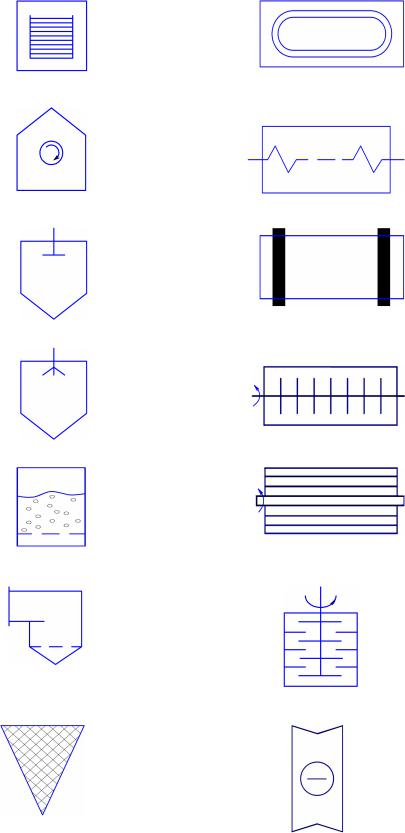

Таблица 2.7. Обозначения сушильных аппаратов (по ГОСТ 2.792-74)

13

http://www.mitht.ru/e-library

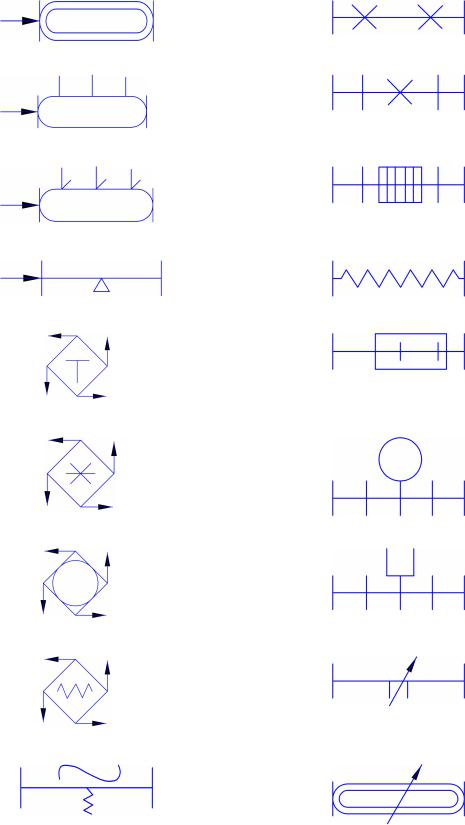

Таблица 2.8. Обозначения отстойников и фильтров (по ГОСТ 2.791-74)

14

http://www.mitht.ru/e-library

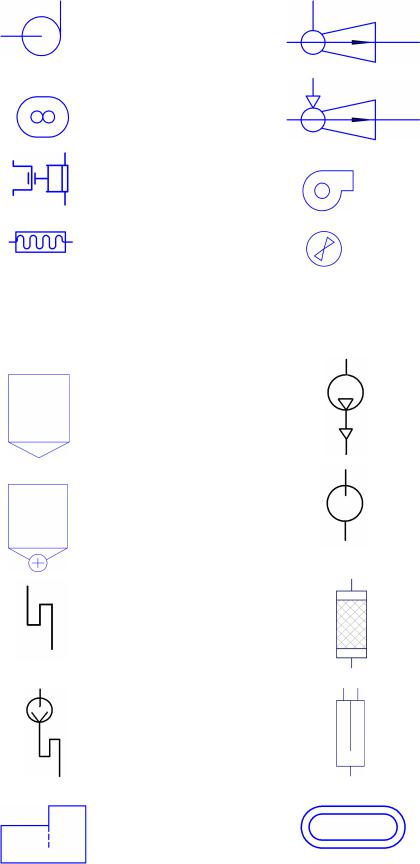

Таблица 2.9. Обозначения дозирующих и питающих устройств (по ГОСТ 2.794-79)

15

http://www.mitht.ru/e-library

Таблица 2.10. Обозначения насосов и вентиляторов (по ГОСТ 2.782-68)

16

http://www.mitht.ru/e-library

3. Обозначения трубопроводов и трубопроводной арматуры

Разводку трубопроводов к оборудованию на схемах показывают схематично. Трубопроводы должны отходить от основных магистральных трубопроводов, показанных ниже или выше оборудования, изображенного на схеме. Допускается показывать линии магистральных трубопроводов одновременно снизу и сверху схемы.

Условные обозначения трубопроводов, элементов трубопроводов и трубопроводной арматуры следует производить согласно действующим стандартам:

обозначение трубопроводов для жидкостей и газов – ГОСТ 3.464-63 (см. таблицу 3.1);

обозначение трубопроводной системы водоснабжения, теплоснабжения и канализации

-ГОСТ 21.106-78 (см. таблицу 3.2);

обозначение элементов трубопроводов – ГОСТ 2.784-70 (см. таблицу 3.3);

обозначение арматуры трубопроводной – ГОСТ 2.785-70 (см. таблицу 3.4).

Более полные условные обозначения элементов трубопроводов и линий связи приведены в ГОСТ 3.464-63, ГОСТ 2.784-70, ГОСТ 2.784-70 и ГОСТ 21.106-78.

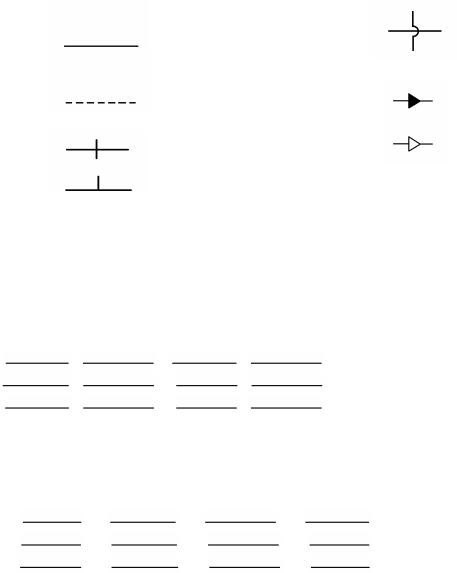

Таблица 3.1. Условные обозначения трубопроводов для некоторых жидкостей и газов (по ГОСТ 3.464-63)

Таблица 3.2. Обозначения некоторых трубопроводов систем водоснабжения, канализации и теплоснабжения по (ГОСТ 21.106 -78)

17

http://www.mitht.ru/e-library

Таблица 3.3. Обозначения некоторых элементов трубопроводов по (ГОСТ 21.106 -78)

Согласно действующей системе ЕСКД обозначение транспортной среды может быть как цифровое, так и буквенно-цифровое [1]. Ниже приведены некоторые примеры обозначений трубопроводов согласно ГОСТ 3.464 -63:

Расстояния между соседними числами на линиях трубопроводов должны быть не менее 50 мм. Для более детального указания состояния среды к цифровому обозначению допускается добавлять буквенный или цифровой индекс, например:

18

http://www.mitht.ru/e-library

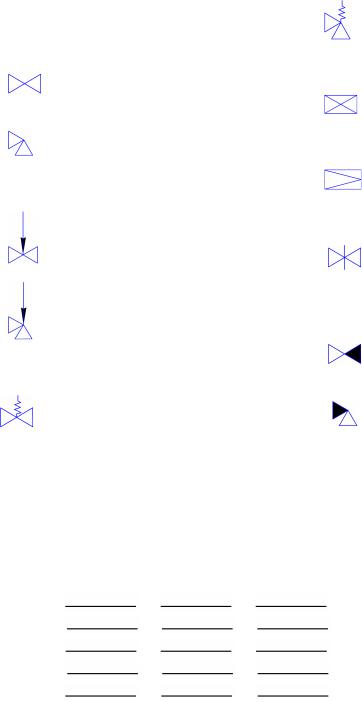

Таблица 3.4. Обозначения трубопроводной арматуры (по ГОСТ 2.785 -70)

Примечание.

*Вершина треугольника должна быть направлена в сторону повышения давления.

**Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному.

Согласно ГОСТ 21.106-78 предусматривается буквенно-цифровое обозначение

На трубопроводах должны быть указаны: их размеры (наружный диаметр и толщина стенки), материал и сведения о внутреннем антикоррозионном покрытии или их наружной изоляции при наличии последних. Данные указания должны даваться над основным обозначением трубопровода (см. таблицу 3.5).

19

http://www.mitht.ru/e-library

Таблица 3.5. Примеры обозначений трубопроводов

4.Примеры технологических схем

4.1.Общие сведения о технологических схемах

Как уже отмечалось выше, на технологических схемах должны быть стандартные изображения технологического оборудования, арматуры и трубопроводов. Кроме этого, на трубопроводах и рядом с изображением аппаратов должны быть показаны точки замера и контроля технологических параметров.

Установки для проведения массообменных и реакционных процессов, как правило, снабжаются приемными емкостями, в которые периодически (обычно раз в смену) загружаются исходные смеси, растворы, экстрагенты, растворители и т.д. Это обеспечивает более стабильные режимы работы таких установок. Установки часто также включают в себя емкости для приема и хранения продуктов разделения. В ряде случаев они также снабжаются емкостями для сбора промежуточных продуктов разделения или отдельных фракций. Иногда для проведения массообменных и реакционных процессов используется емкостное оборудование, снабженное нагревающими или охлаждающими элементами (рубашками, змеевиками, трубчатками и др.), что позволяет поддерживать жидкие среды при определенной температуре. Часто емкости снабжаются различными мешалками. Емкостное оборудование может эксплуатироваться при атмосферном, избыточном давлении или под вакуумом. Схематические изображения таких аппаратов приведены в таблицах 2.2 и 2.3.

Емкости обычно снабжаются датчиками или уровнемерами. Поэтому рядом с изображением емкостей на схеме должны быть условно показаны точки замера и контроля уровня. Емкости как правило снабжаются заборниками атмосферного воздуха (воздушками). Для емкостей, работающих при атмосферном давлении, это исключает повышение давления в них при их заполнении жидкостями и создание вакуума при их опорожнении.

Иногда к емкостям подводятся трубопроводы для подачи в них греющего пара или промывной воды. В этом случае емкости присоединяют к канализационным линиям для слива промывной воды или загрязненного конденсата. Это делается с целью упрощения процедур промывки или пропаривания емкостей при их профилактических осмотрах и проведении ремонтных работ.

На линиях подачи исходных смесей, промежуточных фракций в аппараты и отвода конечных продуктов разделения из них должны быть установлены запорные вентили ВЗ. В ряде случаев на этих линиях предусматривают установку регулирующих вентилей ВР.
