Расчет трехфазной цепи
В трехфазную сеть включены однофазные приемники, которые
образуют симметричную и несимметричную нагрузки. Данные приёмников выдаются преподавателем каждому студенту
индивидуально в виде распечатки на ЭВМ.
-
Составить схему включения приемников.
-
Составить схему включения ваттметров для измерения активной мощности каждого трехфазного приемника.
-
Определить токи в проводах сети.
-
Построить векторные диаграммы токов и напряжений.
-
Составить схему включения приемников.
-
Составить схему включения ваттметров для измерения активной мощности каждого трехфазного приемника.

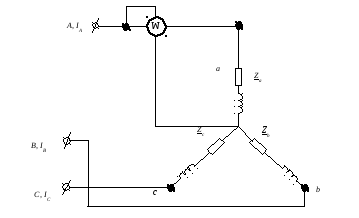

Схема включения ваттметра для измерения активной мощности трехфазного приемника «звезда».
Схема включения ваттметра для измерения активной мощности трехфазного приемника «треугольник».
-
Определить токи в проводах сети.
Для «звезды»:
Фазное напряжение:
Uф = Uл / √3 = 380 / √3 = 220, В;
или в комплексной форме, принимая начальную фазу ψUa = 0,
UA = 220ej0 ͦ , В,
UB = 220ej-120 ͦ , В,
UC = 220ej-240 ͦ , В.
Комплексные сопротивления фаз:
Za = Zb = Zc = Rф + jXф = 68 + j272,89 = 281,3ej76 ͦ , Ом;
Фазные и линейные токи:
IA = Ia = UA / Za = 220ej0 ͦ / 281,3ej76 ͦ = 0,78ej-76 ͦ , А;
IB = Ib = UB / Zb = 220ej-120 ͦ/ 281,3ej76 ͦ = 0,78ej-196 ͦ , А;
IC = Ic = UC / Zc = 220ej-240 ͦ / 281,3ej76 ͦ = 0,78ej-316 ͦ , А;
Активная мощность, потребляемая нагрузкой:
P = 3 Uф Iф cos φф = √3 UL IL cos φф = 1.7 * 380 * 0.78 * cos76 ͦ = 124.19, Вт;
Реактивная мощность:
Q = 3 Uф Iф sin φф = √3 UL IL sin φф = 1.7 * 380 * 0.78 * sin76 ͦ = 498.13, вар;
Полная мощность:
S = 3 Uф Iф = √3 UL IL = 1.7 * 380 * 0.78 = 513,37, ВА.
Для «треугольника»:
Нагрузка несимметричная, ток каждой фазы нужно считать от-
дельно. Исходная система напряжений:
UAB = 380ej30 ͦ , В,
UBC = 380ej-90 ͦ , В,
UCA = 380ej150 ͦ , В.
Комплексные сопротивления фаз:
Zab = Rab + jXab = R1 + jXL1 = 233 + j120,89 = 262,49ej27,42ͦ , Ом;
Zbc = Rbc + jXbc = R2 + jXL2 = 166 + j216,974 = 273,19ej52,58ͦ , Ом;
Zca = Rca + jXca = R3 - jXC = 257 – j212,314 = 333,3ej-39,56ͦ , Ом;
Фазные токи:
Iab = UAB / Zab = 380ej30 ͦ / 262,49ej27,42ͦ = 1,447ej2,58 ͦ = 1,447 cos2,58 ͦ + 1,447 sin2,58 ͦ = 1,4455 + j0,0651, А;
Ibc = UBC / Zbc = 380ej-90 ͦ / 273,19ej52,58ͦ = 1,39ej-142,58 ͦ = 1,39 cos(-142,58ͦ) +1,39sin(-142,58 ͦ) = -1,103 – j0,844 , А;
Ica = UCA / Zca = 380ej150 ͦ / 333,3ej-39,56ͦ = 1,14ej189,56 ͦ = 1,14 cos(189,56 ͦ) +1,14 sin(189,56 ͦ) = -1,124 – j0,1893 , А;
Линейные токи:
IA = Iab - Ica = (1,4455 + j0,0651) – (–1,124 – j0,1893 ) = 2,56 + j0,2544 = 2,582ej5,678ͦ
IB = Ibc - Iab = (-1,103 – j0,844) – (1,4455 + j0,0651) = - 2,5525 + j0,9054 = 2,708ej199,538ͦ
IC = Ica - Iab = (-1,124 – j0,1893 ) – (1,4455 + j0,0651) = - 0,017 + j0,651 = 0,65ej91,5ͦ
Сумма линейных токов должна равняться нулю:
IA + IB + IC = 2,56 + j0,2544 - 2,5525 + j0,9054 - 0,017 + j0,651 = 0
Активная мощность:
P = RabIab2 + RbcIbc2 + RcaIca2 = 233*1,4472 + 166*1,392 + 257*1,142 = 1142,6, Вт;
Реактивная мощность:
Q = XabIab2 + XbcIbc2 + XcaIca2= 120,89*1,4472 + 216,974*1,392 – 212,314*1,142 = 396,41, вар;
Полная мощность:
S
=
