.docxМинистерство высшего образования и науки Российской Федерации
федеральное государственное автономное образовательное учреждение
высшего образования
«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
__________________________________________________________________
Инженерная школа энергетики |
Направление подготовки |
13.03.02 Электроэнергетика и электротехника |
Отделение электроэнергетики и электротехники
Лабораторная работа №1 |
Расчет установившегося режима |
Вариант №6 |
Эксплуатация и режимы работы электрооборудования электростанций
Обучающийся
Группа |
ФИО |
Подпись |
Дата |
5А6Б |
Кошкин Д.Р. |
|
24.02.20 |
Руководитель
Должность |
ФИО |
Подпись |
Дата |
Доцент ОЭЭ |
Юдин С.М. |
|
|
Томск – 2020
Цель работы:
Составить схему замещения, рассчитать параметры схемы замещения и ввести в базу данных программы МУСТАНГ
Рассчитать установившийся режим, провести анализ результатов и предложить рекомендации по улучшению режима.
Рисунок 1 – Схема к заданию
Таблица 1 – Исходные данные
Элемент схемы |
Обозначение |
|
Генераторы |
Г1, Г2, Г3, Г4, Г5 |
ТВФ – 63 – 2 ТВФ – 120 – 2 |
Трансформаторы |
Т1, Т2, Т3, Т4, Т5 |
ТРДНС – 63000/220 ТДЦ – 250000/220 |
Линии |
Л1 Л2 Л3 |
АСО– 500, l=300 км, двухцепная АСО– 400, l=120 км, двухцепная АСО– 300, l=80 км, двухцепная
|
Нагрузки |
Н1, Н2, Н3, Н4 |
P=40 МВт, cos=0.85 P=110 МВт, cos=0.9 P=40 МВт, cos=0.9 |
Система |
С |
Бесконечная мощность, U=220 кВ |
Чтобы приступить к расчету параметров схемы, необходимо сначала составить схему замещения с указанием всех сопротивлений элементов и коэффициентов трансформации трансформаторов.

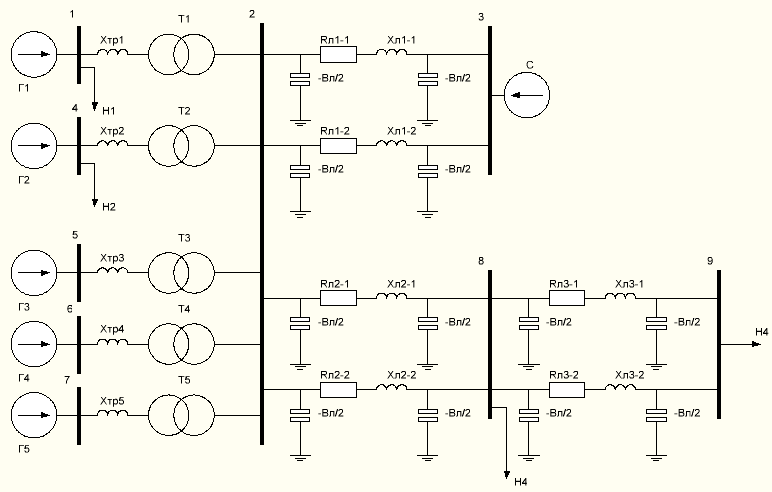

Рисунок 2 – Схема замещения
Теперь приступим к расчету параметров элементов схемы.
-
Двухобмоточные трансформаторы ТРДНС – 63000/220 (Т1,Т2):
Так как номинальная мощность трансформатора больше 1 МВА, то можем не учитывать его активное сопротивление, ведь оно пренебрежимо мало по сравнению с индуктивным сопротивлением обмоток. Значение сопротивления является справочным значением, которое приведено к высшей обмотке напряжения. [1]
-
Двухобмоточные трансформаторы ТДЦ – 250000/220 (Т3, Т4, Т5):
Так как номинальная мощность трансформатора больше 1 МВА, то можем не учитывать его активное сопротивление, ведь оно пренебрежимо мало по сравнению с индуктивным сопротивлением обмоток. Значение сопротивления является справочным значением, которое приведено к высшей обмотке напряжения. [1]
-
Параметры генераторов ТВФ – 63 – 2 (Г1, Г2) [1]:
Принимаем пределы вырабатываемой реактивной мощности генераторов
-
Параметры генераторов ТВФ – 120 – 2 (Г3, Г4, Г5) [1]:
Принимаем пределы вырабатываемой реактивной мощности генераторов
-
Линия электропередач (Л1) АСО – 500:
Для линии 1 длиной 300 км и классом напряжения 220 кВ принимаем следующие погонные параметры:
Необходимо учитывать активное сопротивление линии, так как ЛЭП протяжённая и на ней будут присутствовать значительные активные потери[1]:
Также стоит упомянуть про емкостную проводимость линии, так как класс напряжения превышает 110 кВ, и между проводами и землей присутствует емкость.
С учетом погонных параметров линии:
-
Для АСО – 400 длинной 120 км и классом напряжения 220 кВ принимаем следующие погонные параметры [1]:
С учетом погонных параметров линии:
-
Для АСО – 300 длиной 80 км и классом напряжения 220 кВ принимаем следующие погонные параметры [1]:
С учетом погонных параметров линии:
-
Нагрузки (Н1,Н2):
Нагрузка 1 и 2 с активной мощностью :
-
Нагрузка (Н3):
Нагрузки с активной мощностью
-
Нагрузка (Н4):
Нагрузки с активной мощностью
Расчет параметров элементов схемы замещения завершен, приступаем к введению параметров в ПК Мустанг для дальнейшего расчета установившегося режима.

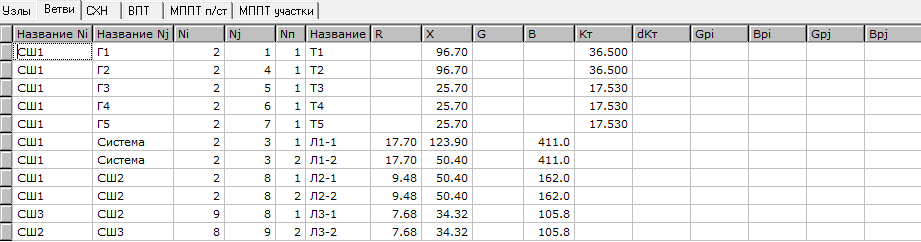

Рисунок 3 – Исходные данные в ПК Мустанг (узлы и ветви)
Рисунок 4 – Результаты расчета УР в ПК Мустанг
Режим балансируется, однако при этом появляется проблема перегрузки генераторов по вырабатываемой реактивной мощности. Для решения данной проблемы можно поднять напряжение системы на 1 процент.
Рисунок 5 – Отрегулированный режим
Аварийный режим. На генерирующей электростанции произошла авария на первом генераторе, из-за чего его пришлось временно вывести из эксплуатации. При этом произойдут следующие изменения в параметрах схемы:
Рисунок 7 – Режим после отключения одного генератора
Режим балансируется, напряжение на шинах не просело ниже нормы, генераторы не перегружены.
После отключения одного из генераторов появилась срочная необходимость в выведении ЛЭП 2-2 на ремонт, при этом параметры схемы изменились следующим образом:
Рисунок 8 – Режим при выведенной линии из эксплуатации
Как видно из рассчитанных параметров схемы, напряжение на «шинах 2 и 3» упало ниже нормы. Чтобы компенсировать такой спад напряжения, было принято подключить к СШ2 источник реактивной мощности на базе управляемых подмагничиванием шунтирующих реакторов на 220 кВ - ИРМ–220/30/100 [1]:
Рисунок 9 – Отрегулированный режим
После проведенных мероприятий, напряжения в этих узлах восстановилось до допустимого значения.
Ремонтный режим. Предположим, что на ремонт отключили линию Л3-2. Тогда параметры схемы будут следующими:

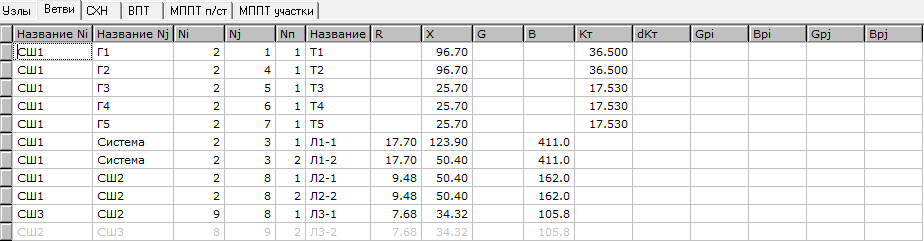

Рисунок 10 – Выведение ЛЭП из работы
Режим балансируется, напряжение на шинах не просело ниже нормы, генераторы не перегружены.
Вывод:
В ходе выполнения лабораторной работы была составлена схема замещения по варианту, рассчитаны ее параметры и введены в базу данных программы МУСТАНГ.
Был рассчитан установившийся режим, а также проведены мероприятия по улучшению режима, а именно, повышение напряжения в узлах, уровень отклонения которых превышал допустимый. Это реализовано с помощью повышения напряжения системы. Пока напряжение не стало допустимым согласно ГОСТ 32144-2013 – “Нормы качества электрической энергии в системах электроснабжения общего назначения”. После этого был проведен аварийный режим, а именно отключение одного из генераторов, что понесло за собой незначительный спад напряжения по всей схеме, которых был в пределах нормы.
Вслед за отключением генератора последовало выведение ЛЭП Л2-2 в ремонт. Это вызвало спад напряжения на СШ2 и следующей за ней СШ3. В этом случае было решено было подключить ИРМ к СШ2, что помогло отрегулировать режим.
При проведении ремонтных работ была отключена ЛЭП Л3-2. Это понесло за собой незначительный спад напряжения по всей схеме, которых был в пределах нормы.
После анализа каждого из режимов можно сделать вывод о том, что подключение к схеме батарей статических конденсаторов влечет за собой подъем напряжения в данном узле, куда происходило подключение и в узлах, находящихся за этим узлом по схеме, но уже на наименьшую величину по мере удаления.
Список литературы
1. Справочник по проектированию электрических сетей / Под редакцией Д. Л. Файбисовича – М.; Издательство НЦ ЭНАС, 2005. – 320 с. ил.
2. ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения [Электронный ресурс]. URL: http://www.elec.ru/files/2014/05/06/GOST-32144-2013-Elektricheskaja-energija.pdf, свободный. – Яз. рус.
