Министерство науки и высшего образования Российской Федерации

Федеральное государственное автономное образовательное учреждение

высшего образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Инженерная школа энергетики

Отделение электроэнергетики и электротехники

Направление − 13.03.02 Электроэнергетика и электротехника

Отчет

по лабораторной работе №1

ИССЛЕДОВАНИЕ РЕЖИМА ТРЕХФАЗНОГО

КОРОТКОГО ЗАМЫКАНИЯ В ПРОСТЕЙШЕЙ ЦЕПИ

Вариант №9

Выполнил:

студент группы: 5А Б

(подпись, дата)

(Ф.И.О)

Проверил

Суворов Алексей Александрович

преподаватель:

(подпись, дата)

(Ф.И.О)

Томск 2019 г.

Цель работы: Исследовать влияние режима, предшествующего короткому замыканию (КЗ), и момента возникновения КЗ на слагаемые тока КЗ.

Исследование переходного режима ведется на базе схемы рис.1, состоящей из активно-индуктивных сопротивлений , и источника неограниченной мощности. Указанный источник характеризуется неизменным напряжением () в любых режимах внешней сети (нормальном или аварийном) и сопротивлением х=0. Отсутствие в схеме емкостей исключает возникновение колебательных контуров и упрощает анализ переходного процесса.

Рисунок 1 - Принципиальная схема

Апериодическая составляющая является криволинейной осью симметрии полного тока КЗ. В трехфазной сети апериодическая слагаемая по фазам индивидуальна, при этом возможны условия, когда в одной из фаз она вообще отсутствует. Таким образом, апериодический ток существенно влияет на полный ток КЗ. Скорость затухания апериодического тока определяется его постоянной времени и зависит от t.

Амплитуда периодической слагаемой тока КЗ остается неизменной и определяется величиной напряжения и удаленностью КЗ.

Используя данные таблицы 2, построим осциллограмму токов фазы «А» (до КЗ нагрузочный режим) в координатах .

Исходные данные представлены в таблице 1.

Таблица 1. Исходные данные

Напряжение U (кВ)

10

Длина линии L (км)

11

Угол фазы включения α (град)

50

Таблица 2. Нагрузочный режим

Фаза А

Фаза В

Фаза С

Т, сек

Iпер, кА

Iапер, кА

IКЗ, кА

Iпер, кА

Iпер, кА

-0,006

-0,462

-0,004

-0,446

0,074

0,372

-0,002

-0,260

-0,218

0,478

0,000

0,025

-0,426

0,401

0,000

-0,874

0,899

0,025

-0,946

1,819

0,002

0,231

0,793

1,024

-1,679

1,448

0,004

1,247

0,700

1,947

-1,771

0,524

0,006

1,788

0,618

2,406

-1,187

-0,599

0,008

1,646

0,545

2,191

-0,150

-1,494

0,010

0,876

0,481

1,357

0,944

-1,819

0,012

-0,228

0,425

0,197

1,678

-1,450

0,014

-1,245

0,375

-0,871

1,772

-0,527

0,016

1,787

0,331

-1,457

1,189

0,597

0,018

-1,647

0,292

-1,355

0,153

1,493

0,020

-0,879

0,258

-0,621

-0,941

1,819

0,022

0,225

0,227

0,452

-1,677

1,452

  1. Амплитуда фазного напряжения (кВ) Um = 8,16497

  2. Амплитуда тока нормального режима (кА) IНm = 0,478332 и его угол сдвига к напряжению (град) φН = 46,96483

  3. Амплитуда периодической составляющей тока КЗ (кА) IПm = 1,819638 и его угол сдвига к напряжению (град) φК = 78,68988

Таблица 3. До КЗ – режим ХХ

Т, сек

Iпер, кА

Iапер, кА

IКЗ, кА

0,000

-1,820

1,820

0,000

0,002

-1,473

1,606

0,133

0,004

-0,564

1,417

0,853

0,006

0,560

1,251

1,811

0,008

1,471

1,104

2,574

0,010

1,820

0,974

2,794

0,012

1,474

0,860

2,334

0,014

0,567

0,759

1,325

0,016

-0,558

0,669

0,112

0,018

-1,469

0,591

-0,878

0,020

-1,820

0,521

-1,298

0,022

-1,476

0,460

-1,016

0,024

-0,569

0,406

-0,163

0,026

0,555

0,358

0,913

0,028

1,467

0,316

1,783

0,030

1,820

0,279

2,099

Режим максимального значения апериодической слагаемой имеет место при фазе включения φ = -11.3(168.7) град, до К.З. - режим Х.Х.

  1. Определение значения постоянной времени затухания апериодической составляющей тока кз методом касательной

Апериодическая составляющая является криволинейной осью симметрии полного тока КЗ. В трехфазной сети апериодическая слагаемая по фазам индивидуальна, при этом возможны условия, когда в одной из фаз она вообще отсутствует. Таким образом, апериодический ток существенно влияет на полный ток КЗ. Скорость затухания апериодического тока определяется его постоянной времени Ta и зависит от t.

Рисунок 2 – Осциллограмма токов фазы А

Для определения постоянной времени затухания апериодического тока учтем, что подкасательная к любой точке экспоненты в принятом для оси времени масштабе дает значение постоянной времени . Для большей точности точку, в которой проводят касательную, нужно брать в начальной (более выпуклой) части кривой.

, где:

Тогда постоянная времени затухания апериодической слагающей:

  1. Определение начальные значения апериодических слагаемых токов кз для фаз в и с

Для расчета начальных апериодических слагаемых токов КЗ фаз «В» и «С» воспользуемся первым законом коммутации: «В цепи, содержащей индуктивность, ток во время нарушения режима сохраняется неизменным»

Так как значения апериодической слагающей нужно определить для фаз «В» и «С», то в формуле появится угол сдвига относительно фазы «А»:

Апериодическая слагающая тока – функция времени затухающая по экспоненциальному закону. Скорость затухания такой функции постоянна. Она максимальна в начальный момент и падает пропорционально уменьшению тока:

В качестве примера рассчитаем значения апериодических слагающих тока для фаз В и С в момент времени с, используя значение :

Определим значение полного тока КЗ для фаз В и С:

В таблице 4 представлены расчеты токов для фазы В для всех значений времени.

Таблица 4

-0,006

-0,004

0,074

-0,002

-0,218

0

-0,426

0

-0,946

0,194

-0,613

0,002

-1,679

0,171

-1,44

0,004

-1,771

0,151

-1,65

0,006

-1,187

0,133

-1,17

0,008

-0,150

0,118

-0,19

0,010

0,944

0,104

0,909

0,012

1,678

0,092

1,702

0,014

1,772

0,081

1,882

0,016

1,189

0,071

1,376

0,018

0,153

0,063

0,374

0,020

-0,941

0,056

-0,746

0,022

-1,677

0,049

-1,56

В таблице 5 представлены расчеты токов для фазы С для всех значений времени.

Таблица 5

-0,006

-0,004

0,372

-0,002

0,478

0

0,401

0

1,819

1,347

3,163

0,002

1,448

1,189

1,728

0,004

0,524

1,049

1,723

0,006

-0,599

0,926

0,479

0,008

-1,494

0,817

-0,581

0,010

-1,819

0,721

-1,095

0,012

-1,450

0,636

-0,904

0,014

-0,527

0,562

-0,115

0,016

0,597

0,496

0,941

0,018

1,493

0,437

1,833

0,020

1,819

0,386

2,201

0,022

1,452

0,341

1,883

На рисунке 3 представлена осциллограмма токов для фазы В:

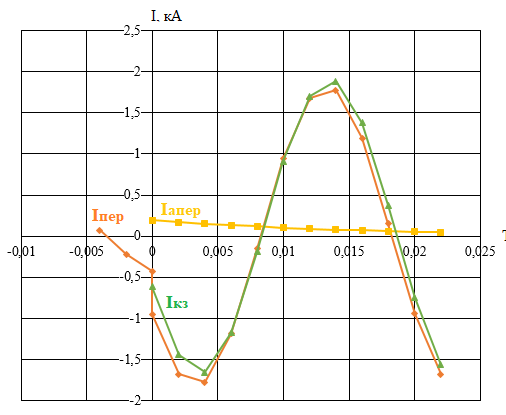

Рисунок 3 – Осциллограмма токов для фазы В

На рисунке 4 представлена осциллограмма токов для фазы С:

Рисунок 4 – Осциллограмма токов для фазы С

Определим максимальное мгновенное значение тока КЗ и время его возникновения .

Для фазы А:,.

Для фазы В:,.

Для фазы С:,.
