3. Расчет искусственной вентиляции участка

3.1. Определяем часовой объем вентилируемого воздуха

Z_в = V_уч ^х К_в;

V_уч = В ^хЛ ^х Н ;

Где Z_в – объем вентилируемого воздуха, м³;

V_уч – объем помещения участка, м³;

К_в – коэффициент кратности объема; - [2, с. 66]

В – ширина участка, м;

Л – длинна участка, м;

Н – высота участка, м; - ВСН – 0189

V_уч = 12 ^х 5 ^х 4 = 240 м³;

Z_в = 240 ^х 3 = 720 м³ ;

По величине воздухообмена принимаем вентилятор серии

ЭВР №2; - [2, с. 122]

3.2. Расчет мощности электродвигателя для привода вентилятора

N_дв = (1,2 – 1,5) ^х Z_в ^х Н_в / 3600 ^х 102 ^х g ;

где N_дв – электрическая мощность электродвигателя, кВт;

Н_в – напор воздушного потока, кг/м²; - [2, с. 122]

g – КПД передачи вентилятора;

N_дв = 1,5 ^х 720 ^х 27 / 3600 ^х102 ^х 0,52 = 0,15 кВт;

4. Энергетический расчет

4.1 Расчет потребляемой мощности всеми потребителями участка

N_уч = N_дв + N_обор + N_ламп;

где N_уч – электрическая мощность, потребляемая всем участком, кВт;

N_дв – электрическая мощность потребляемая двигателем вентилятора, кВт;

N_ламп – мощность потребляемая лампами освещения, кВт;

Для расчета мощности потребляемой лампами освещения определяем световой поток.

N_уч = 0,15 + 7,29 + 0,32 = 7,76 кВт;

F_сп = Х ^х Е ^х F_уч / J_сп ^х J_ск ;

Где F_сп – величина светового потока, люмен;

X – коэффициент запаса; - [1, с. 8]

Е – норма искусственной освещенности; - [1, с. 8]

J_сп ^х J_ск – КПД искусственного светопроизведения; - [1, с. 8]

F_сп = 1,3 ^х 100 ^х 60/ 0,45 = 17333 люмен;

По таблице 10 из [1, с. 9] выбираем тип светильника и световой поток лампы дневного света мощностью 40 Ватт. Определяем примерное количество светильников.

П_св = F_сп / F_cв;

П_св = 17333/ 1350 = 13 единиц.

Где F_св- световой поток светильника ламп «дневного света» сдвоенного, со световым потоком 2 ^х500 люмен

Графической схемой уточняем необходимое количество светильников и определяем потребляемую электрическую мощность лампами светильников.

N_ламп = Н_св ^х W_л;

Где W_л – электрическая мощность, потребляемая одним с

светильником; - [1, с. 9]

N_ламп = 13 ^х 100 = 1,3 кВт;

4.2. Расчет потребляемой электрической энергии участком за год

W_год = N_уч ^х Ф_с ^х d₀ ^х d_s / d_c ^х d_p ;

Где W_год – годовое потребление электрической энергии участком, кВт/час;

Ф_с =Ф_н – действительный годовой фонд времени работы оборудования; - раздел 1.11

d_o – коэффициент одновременности работы оборудования; - [1, с. 11]

d_x - коэффициент загрузки; - [1, с. 11]

d_c – коэффициент учитывающий потери в сетях; - [1, с. 11]

d_p – коэффициент полезного действия электродвигателя; - [1, с. 11]

W_год = 8,2^х 1976^х 0,7^х 0,9/ 0,96^х 0,85 = 13397,8 кВт/час;

4.3. Расчет естественного освещения диагностического участка

Этот метод расчета основывается на нормативном отношении площади пола участка к площади окон по СНиП это отношение рекомендовано 1/4 – 1/8.

F_ок = F_уч /8;

F_ок = 60/ 8 = 7,5м²;

Выбираем размер окна по ГОСТ – 12506 – 31 и определяем его площадь.

f = b ^х h;

f – площадь окна

b – ширина окна,(2,0метр);

h – высота окна, (3,0метр);

F_ок = 2,0 ^х 3,0 = 6,0 м²;

Определяем количество окон.

Н_ок = F_ок / f_ок;

Н_ок = 7,5 / 6 = 2 окон;

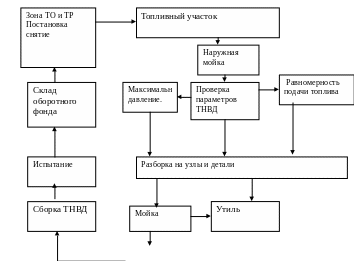

4.4. Организация технологического процесса ТО

КПП

Стоянка

ххх

Диагн Д-1

Уч. ожидан

ТО иТР

Зона ТР

Пост смазки

Зона ТО1- 2

Зона ТО-3

Ремонт

Без системной диагностики, не будет качественного ремонта, так как силы механиков могут быть направлены по ложному пути, что сведет все трудозатраты мастеров к нулю. Именно поэтому правильный подбор диагностического комплекта, состоящего из диагностических приборов, для выполнения тех или иных задач автостанции или СТО важен изначально.
