Лабораторная работа №2

Элементы и устройства автоматизированных систем контроля и управления технологическими процессами

Цель работы: ознакомление с основными элементами автоматических устройств, их назначением и принципом действия.

Материально-техническое обеспечение: плакаты, методические указания.

2.1. Перечислите основные элементы автоматических устройств:

1)_________________________;

2)_________________________;

3)_________________________.

2.2. Дайте определение датчика.

3. Заполните таксоны классификационной схемы датчиков, применяемых в строительстве.

2.4. Укажите, схемы каких датчиков изображены на рис. 2.1−2.6 и дайте пояснения к ним.

Рис. 2.1.

- вид датчика при снятом покрытии; - поперечное сечение; - конструкция;

- подкладка из бумаги или лаковой пленки; - выводные провода; - покрытие из бумаги, фетра или лака; - проволока; - бумажный каркас

Рис. 2.2.

а)_ _________________; в)___________________;

б) __________________; г)___________________

Р- __________________;

, ₁, ₂- _____________;

L₁, L₂- ______________;

W_1,W₂- ______________;

- __________________;

U- __________________;

U_вых.- ________________

Рис. 2.3.

а)______________________; в)_______________________;

б)______________________; г)_______________________

, , - ________________; H- _____________________;

- _____________________; x- _____________________

Рис. 2.4. ____________________________ Рис. 2.5. ___________________________

Рис. 2.6.

t - __________________;

t - __________________;

R - _________________;

Ф - _________________;

I - __________________

3. Дайте определение усилителя.

Перечислить его основные характеристики, приведите их математические выражения.

U = ; K = .

2.6. Дайте пояснения к схемам усилителей, изображенным на рис. 2.7 − 2.10.

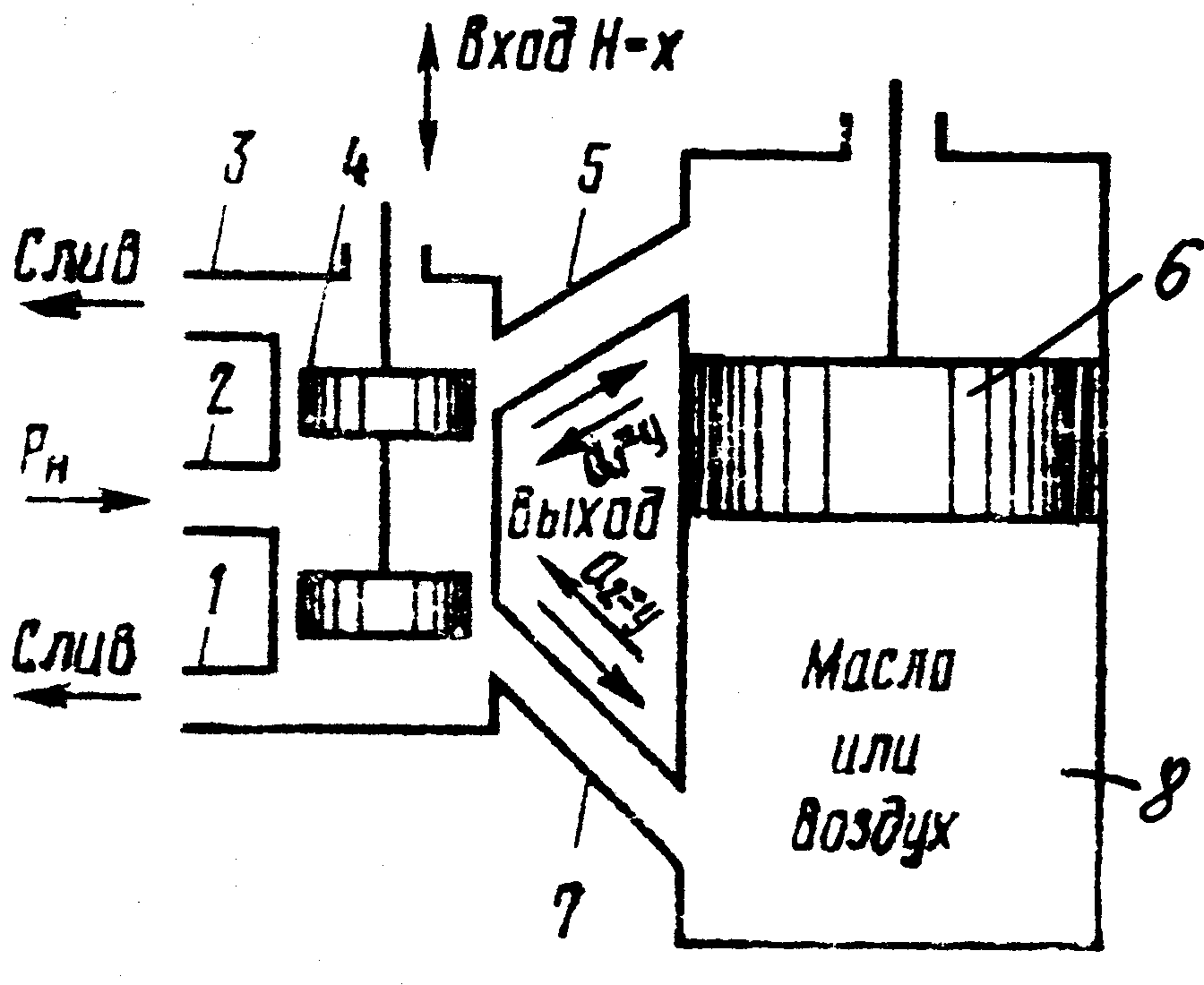

Рис. 2.7.

- серводвигатель; - поршень золотника; - поршень серводвигателя;

- отверстия трубок подачи масла в серводвигатель; - сливные трубки;

- трубка для подачи масла в золотник

Рис. 2.8. Упрощенная схема усилителя на триоде

U - ____________; I - ______________; U - _____________;

U - ____________; R, R - ______________; U - _____________

Рис. 2.9. Магнитный усилитель: а) схема; б) характеристика

W , W _____________________; U , U ____________________;

W _________________________; R _________________________

Ф , Ф ______________________;

Рис. 2.10. Электромашинный усилитель

1-1, 2-2- _______________; r - _______________; Ф , Ф , Ф , Ф - ________________

2.7. Приведите примеры других видов усилителей.

2.8. Дайте сведения об исполнительных устройствах. Приведите примеры исполнительных механизмов.

2.9. Укажите номера позиций на рис. 2.11−2.14.

Рис. 2.11. Электромагнитные исполнительные устройства: а) вентиль; б) муфта

а) - якорь; - катушка; - клапан;

б) - ведущий вал; - корпус; - катушка; - якорь;

- фрикционный диск;- ведомый вал; - пружина

Рис. 2.12. Пневматические исполнительные механизмы:

а) поршневой двустороннего действия; б) мембранный

- полости цилиндра; - канал для подачи воздуха; - штуцер; - цилиндр;

- поршень; - шток; - отверстие для подачи воздуха; - диск; - крышки;

- резиновая мембрана; - пружина; - гайка; - втулка; - шток привода;

- шкала положения регулирующего органа

Рис. 2.13. Схема электромагнитного реле:

- обмотка; - якорь; - пружина; - контакт; - сердечник

Рис. 2.14. Схема поляризованного реле:

- постоянный магнит; - намагничивающие катушки; - стальной подвижный якорь;

- стальное ярмо; - подвижный контакт; - неподвижные контакты;

Ф ___________; Ф __________; Ф __________

Работу выполнил____________________

Работу принял____________________
