Основные схемы включения транзисторов в усилителях

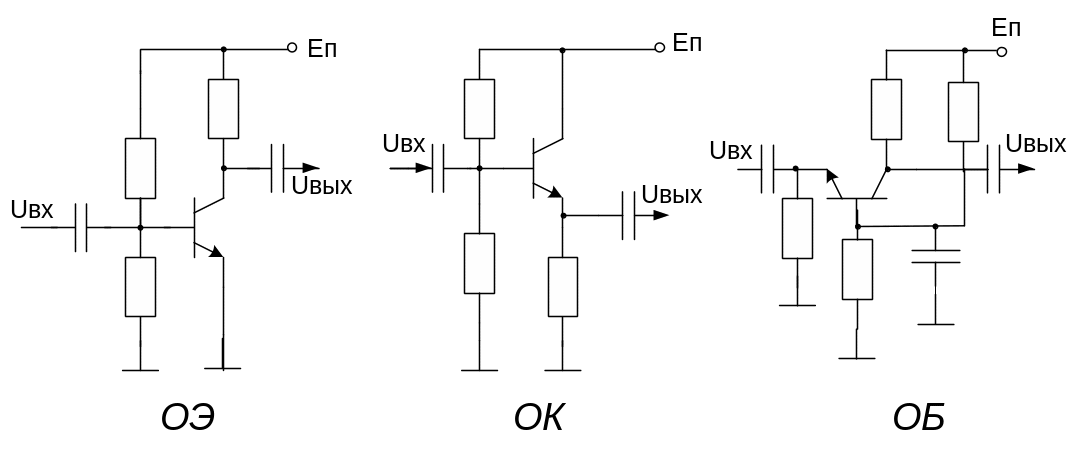

Рис.2.5 схемы включения транзисторов в усилителях

Считается, что существует 3 типа включения (но их 6)

Сравнительные характеристики схем включения

	KU	KI	KP	Rвх	Rвых
ОЭ	>1	>1	I	<ОК >ОБ	>ОК <ОБ	Инвертируют
ОК	<1	>1	II	велико	мало	Не инвертируют (эмитерный повтор.) Используется как устр-во согласования Rг и Rн (Rг > Rн)
ОБ	>1	<1	III	мало	велико	Не инвертируют (токовый повторитель)

Обратная связь (ОС) в усилителях

Литература:

Влияние обратной связи на параметры усилителя: учебное пособие

/ А.А. Флёрова;

Балт. гос. техн. ун-т. – СПб., 2006. – 29 с.

ОС значительно изменяет основные показатели (характеристики) усилителя.

Обратная связь - определяется как связь выходной цепи с его входной цепью, она образуется когда сигнал передаётся с выхода на вход через внешнюю цепь (внешняя ОС) или уже имеющуюся связь – внутренняя ОС.

Рис. 2.6 Структурная схема усилителя с ОС

На входе сигнал ОС и входной сигнал алгебраически суммируются. Возможны два принципиально отличных по конечному результату случая:

если фазы колебаний на входе и сигнала обратной связи совпадают (сложение), то это положительная обратная связь (ПОС);

если фазы противоположны (вычитание), то это отрицательная обратная связь (ООС).

Как правило ПОС «дестабилизирует» параметры усилителя, а ООС – «улучшает». При определённых условиях ПОС превращает усилитель в автогенератор.

Способы получения и виды отрицательной обратной связи (оос)

ООС – основной вид обратной связи в усилителях.

Название ООС = способ снятия сигнала ОС с выхода усилителя + способ заведения сигнала ОС на вход усилителя.

1) Способы снятия сигнала ООС:

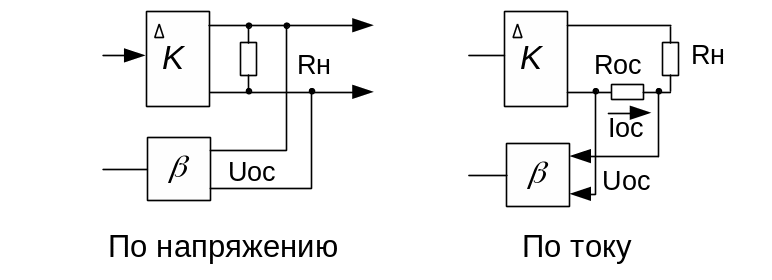

по напряжению и по току (характеризуют способ снятия сигнала с выхода

усилителя)

Рис. 2.7 Способы снятия сигнала ООС

2) Способы заведения сигнала ООС:

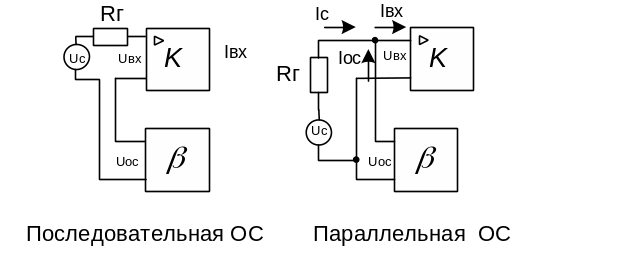

2-ва способа заведения ОС на вход: последовательный и параллельный

Рис. 2.8 Способы заведения сигнала ООС

Т.о. возможны 4 типа ООС, название которых состоит из 2-х слов:

1) заведение на вход; 2) снятие с выхода.

1. Параллельная ООС по напряжению:

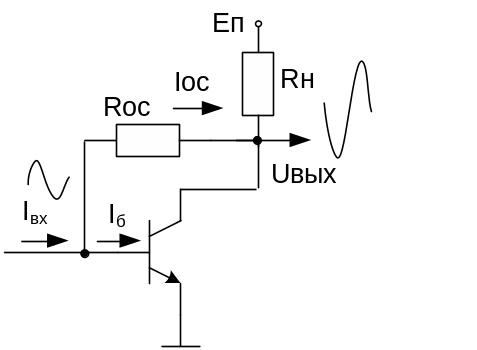

Рис. 2.9

Входной ток транзистора

I_б=I_вх- I_ос (2.18)

2. Последовательная ООС по току:

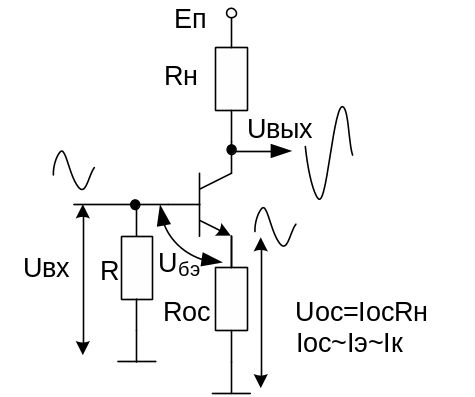

Рис. 2.10

Входное напряжение на базе транзистора

U_бэ=U_вх- U_ос (U перехода Б -Э) (2.19)

3. Параллельная ООС по току

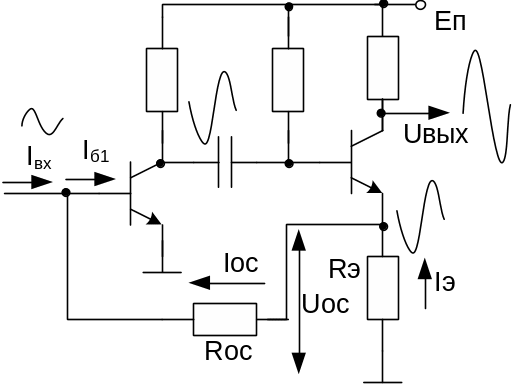

Рис. 2.11

Входной ток 1-го транзистора

I_б1=I_вх- I_ос (2.20)

4. Последовательная ООС по напряжению:

Рис. 2.12

Входное напряжение на базе 1-го транзистора

U_бэ1=U_вх- U_ос (U перехода Б -Э) (2.21)
