Некоторые конструкции подшипниковых узлов

Фиксирующие опоры ограничивают осевое перемещение вала в од­ном или обоих направлениях. Плавающие опоры допускают осевое пере­мещение в обе стороны (рис. 13.3, 13.4). В плавающей опоре внутрен­нее кольцо закреплено с обеих сторон, наружное свободно.

Смазывание подшипников

Смазочный материал предохраняет тела качения, кольца и сепара­тор от непосредственного контакта и коррозии. Выбор смазочного ма­териала зависит от условий работы подшипника.

Для смазывания подшипников качения в основном используют жидкие смазочные материалы (очищенные минеральные масла).

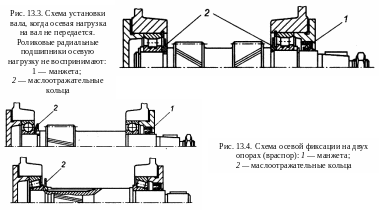

Для горизонтальных валов в основном используют смазывание раз­брызгиванием из масляной ванны. Масло заливают в корпус ниже уровня центра нижнего шарика (ролика); если при разбрызгивании в подшип­ник попадает слишком много масла, на вал устанавливают маслоотра- жательные кольца 2 (см. рис. 13.3).

Для быстроходных подшипников используют масляный туман, ко­торый подается по трубопроводам и обеспечивает отвод теплоты.

Для вертикальных валов используют смазку подшипников действи­ем центробежных сил (конусные насадки), на валах используют капель­ную смазку индивидуальными масленками.

Для смазывания подшипников применяет и пластинные смазки (жидкая основа и загуститель), которые не растекаются. Смазочный материал должен занимать ¹/₂...¹_/3 свободного объема подшипника. Пе­риодичность замены масла зависит от условий работы.

В специальных условиях применяют твердые смазки (порошки гра­фита, фторопласт и др.).

Уплотнения (уплотнительные устройства) предназначены для защи­ты подшипника от проникновения загрязнений, влаги и предотвраще­ния вытекания смазочного материала.

К контактным уплотнениям (см. рис. 13.4) относятся манжеты 7, войлочные и металлические кольца. Лабиринтные и щелевые уплотне­ния имеют специальные канавки, иногда заполняемые консистентным смазочным материалом. К этой же группе можно отнести уплотнения защитными шайбами.

Глава 14. Общие сведения о редукторах

Иметь представление о типоразмерах и исполнениях, компоновках ре­дукторов.

Знать назначение, основные параметры, достоинства и недостатки редукторов основных типов.

Редукторы — это механизмы, служащие для понижения угловых скоростей и увеличения вращающих моментов и выполненные в виде отдельных агрегатов. Передача размещается в отдельном жестком кор­пусе, не проницаемом для масла и пыли. Редукторы обеспечивают по­стоянное передаточное число. Передаточные числа стандартных редук­торов от 1 до 400, большие передаточные числа применяют редко.

При малых передаточных числах применяют одноступенчатые ре­дукторы с передаточными числами до 10, чаще — до 6,37.

Основное распространение получили двухступенчатые редукторы с передаточными числами 15...30.

При больших передаточных числах применяют трехступенчатые ре­дукторы; в последнее время они вытесняются более компактными пла­нетарными.

Чаще применяют цилиндрические зубчатые редукторы.

Схемы редукторов

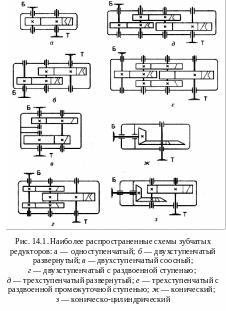

Наиболее распространены схемы редукторов, изображенные на рис. 14.1.

Т ип редуктора определяют по виду зубчатых передач и порядку их размещения в направлении от двигателя, по числу ступеней и располо­жению геометрических осей тихоходных валов в пространстве.

Для обозначения типов использованных зубчатых передач применя­ют прописные буквы:

Ц — цилиндрические;

К — конические;

КЦ — коническо – цилиндрические;

Ч — червячные;

ЧЦ — червячно-цилиндрические и т. д.

На рис. 14.1, а изображен одноступенчатый цилиндрический редук­тор. Такие редукторы выпускают с прямозубыми, косозубыми и шев­ронными колесами.

Двухступенчатые редукторы выполняют по развернутой (рис. 14.1, б) и соосной схемам (рис. 14.1, в). Соосные редукторы удобны, если нужно получить одну линию валов соединяемых механизмов, имеют малые га­баритные размеры по длине, в них достигается одинаковое смазывание колес из ванны, при этом увеличиваются габаритные размеры вдоль осей валов.

Широкие редукторы обозначаются буквой Ш, узкие — У, соосные — С.

Для улучшения условий работы тихоходной ступени используют ре­дукторы с раздвоенной быстроходной ступенью (рис. 14.1, г), редукторы с раздвоенной ступенью обозначаются буквой Ш.

Трехступенчатые редукторы выполняют по развернутой (рис. 14.1, д) и раздвоенной (рис. 14.1, е) схемам.

Если компоновка машины требует взаимной перпендикулярности осей входного и выходного валов, применяют конические (рис. 14.1, ж) или коническо-цилиндрические (рис. 14.1, з) редукторы.

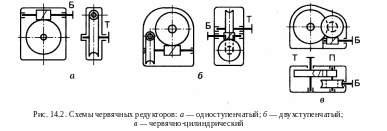

Большие передаточные отношения, плавность, бесшумность и воз­можность самоторможения обеспечивают червячные редукторы (рис. 14.2). Червячные редукторы выпускают с цилиндрическими, глобоидными и спироидными червяками. Высокое передаточное отноше­ние при низком уровне шума имеют двухступенчатые червячные и червячно-цилиндрические редукторы.

Червячные редукторы выпускают с верхним (рис. 14.2, а), нижним (рис. 14.3, б), боковым или вертикаль­ным расположением червяка.

Основные недостатки червячных редук­торов — низкий КПД и малый ресурс работы.

Оси валов могут иметь различное расположение в пространстве. Обычно оси валов редукторов расположены горизонтально в плоскости разъема корпуса редуктора, но используют также схемы с горизонталь­ными входными (быстроходными) и вертикальными выходными (тихо­ходными) валами.
