Решение

Рассмотрим равновесие вала, предварительно приведя силы Р₁, Р₂, Р₃, Р₄ к точкам, лежащим на его оси.

Перенося силы Р₁ параллельно самим себе в точки К и E, надо добавить пары сил с моментами, равными моментам сил Р₁ относительно точек К и Е, т. е.

Эти пары сил (моменты) условно показаны на рис. 2.70, б в виде дугообразных линий со стрелками. Аналогично при переносе сил Р₂, Р₃, Р₄ в точки K, E, L, Н надо добавить пары сил с моментами

Опоры вала, изображенного на рис. 2.70, а, надо рассматривать как пространственные шарнирные опоры, препятствующие перемещениям в направлении осей х и у (выбранная система координат показана на рис. 2.70, б).

Пользуясь расчетной схемой, изображенной на рис. 2.70, в, составим уравнения равновесия:

Составим проверочное уравнение:

следовательно, опорные реакции Н_А и Н_В определены верно.

Эпюры крутящих моментов М_z и изгибающих момен­тов М_у представлены на рис. 2.70, г. Опасным является сечение слева от точки L.

Условие прочности имеет вид:

где эквивалентный момент по гипотезе энергии формо­изменения

Требуемый наружный диаметр вала

Принимаем d = 45 мм, тогда d₀ = 0,8 _* 45=36 мм.

Пример 4. Проверить прочность промежуточного вала (рис. 2.71) цилиндрического прямозубого редуктора, если вал передает мощность N = 12,2 кВт при частоте вращения п = 355 об/мин. Вал изготовлен из стали Ст5 с пределом текучести σ_т = 280 Н/мм². Требуемый коэф­фициент запаса [n] = 4. При расчете применить гипотезу наибольших касательных напряжений.

Указание. Окружные усилия Р₁ и Р₂ лежат в горизонталь­ной плоскости и направлены по касательным к окружностям зубчатых колес. Радиальные усилия T₁ и Т₂ лежат в верти­кальной плоскости и выражаются через соответствующее окружное усилие следующим образом: T = 0,364Р.

Решение

На рис. 2.71, а представлен схематический чертеж вала; на рис. 2.71, б показана схема вала и усилия, возникающие в зубчатом зацеплении.

Определим момент, передаваемый валом:

где

Очевидно, m = m₁ = m₂ (скручивающие моменты, приложен­ные к валу, при равномерном вращении равны по вели­чине и противоположны по направлению).

Определим усилия, действующие на зубчатые колеса.

Окружные усилия:

Радиальные усилия:

Рассмотрим равновесие вала АВ, предварительно при­ведя силы Р₁ и Р₂ к точкам, лежащим на оси вала.

Перенося силу Р₁ параллельно самой себе в точку L, надо добавить пару сил с моментом, равным моменту силы Р₁ относительно точки L, т. е.

Эта пара сил (момент) условно показана на рис. 2.71, в в виде дугообразной линии со стрелкой. Аналогично при переносе силы Р₂ в точку К надо присоединить (добавить) пару сил с моментом

Опоры вала, изображенного на рис. 2.71, а, надо рассматривать как пространственные шарнирные опоры, препятствующие линейным перемещениям в направлениях осей х и у (выбранная система координат показана на рис, 2.71, б).

Пользуясь расчетной схемой, изображенной на рис. 2.71, г, составим уравнения равновесия вала в вер­тикальной плоскости:

откуда

откуда

Составим проверочное уравнение:

следовательно, опорные реакции в вертикальной плоско­сти определены верно.

Рассмотрим равновесие вала в горизонтальной пло­скости:

откуда

откуда

Составим проверочное уравнение:

следовательно, опорные реакции в горизонтальной пло­скости определены верно.

Эпюры крутящих моментов М_z и изгибающих момен­тов М_х и М_у представлены на рис. 2.71, д.

Опасным является сечение К (см. рис. 2.71, г, д). Эквивалентный момент по гипотезе наибольших касатель­ных напряжений

Эквивалентное напряжение по гипотезе наибольших касательных напряжений для опасной точки вала

Коэффициент запаса

что значительно больше [n] = 4, следовательно, прочность вала обеспечена.

При расчете вала на прочность не учтено изменение напряжений во времени, поэтому и получился такой зна­чительный коэффициент запаса.

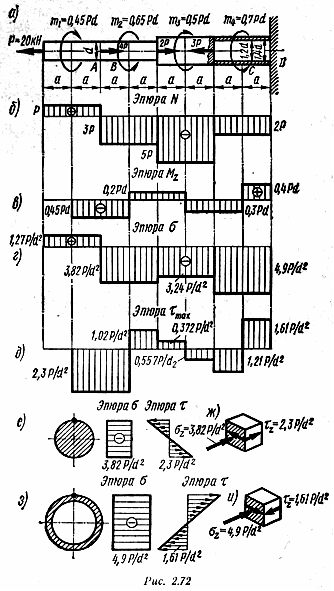

Пример 5. Определить размеры поперечного се­чения бруса (рис. 2.72, а). Материал бруса — сталь 30XГС с условными пределами текучести при растяжении и сжатии σ_о ,_2р = σ_тр = 850 Н/мм², σ_0,2c = σ_Tc = 965 Н/мм². Коэффициент запаса [n] = 1,6.
