Расчет круглого бруса на изгиб с кручением

В случае расчета круглого бруса при действии изгиба и круче­ния (рис. 34.3) необходимо учитывать нормальные и касательные на­пряжения, т. к. максимальные значения напряжений в обоих случаях возникают на поверхности. Расчет следует вести по теории проч­ности, заменяя сложное напряженное состояние равноопасным про­стым.

М аксимальное напряжение кручения в сечении

Максимальное напряжение изгиба в сечении

По одной из теорий прочности в зависимости от материала бруса рассчитывают эквивалентное напряжение для опасного сечения и проверяют брус на прочность, используя допускаемое напряжение изгиба для материала бруса.

Для круглого бруса моменты сопротивления сечения следую­щие:

При расчете по третьей теории прочности, теории максималь­ных касательных напряжений, эквивалентное напряжение рассчи­тывается по формуле

Теория применима для пластичных материалов.

При расчете по теории энергии формоизменения эквивалентное напряжение рассчитывается по формуле

Теория применима для пластичных и хрупких материалов.

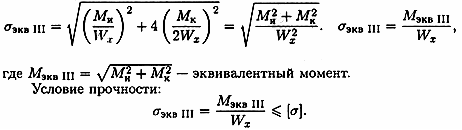

Э квивалентное напряжение при расчете по теории максималь­ных касательных напряжений:

Эквивалентное напряжение при расчете по теории энергии формоизменения:

где — эквивалентный момент.

Условие прочности

Примеры решения задач

П ример 1. Для заданного напряженного состояния (рис. 34.4), пользуясь гипотезой максимальных касательных напряжений, вычислить ко­эффициент запаса прочности, если σ_Т = 360 Н/мм².

Контрольные вопросы и задания

1. Чем характеризуется и как изображается напряженное состо­яние в точке?

2. Какие площадки и какие напряжения называют главными?

3. Перечислите виды напряженных состояний.

4. Чем характеризуется деформированное состояние в точке?

5. В каких случаях возникают предельные напряженные состо­яния у пластичных и хрупких материалов?

6. Что такое эквивалентное напряжение?

7. Поясните назначение теорий прочности.

8. Напишите формулы для расчета эквивалентных напряжений при расчетах по теории максимальных касательных напряжений и теории энергии формоизменения. Поясните, как ими пользоваться.

ЛЕКЦИЯ 35

Тема 2.7. Расчет бруса круглого поперечного сечения при сочетании основных деформаций

Знать формулы для эквивалентных напряжений по гипотезам наибольших касательных напряжений и энергии формоизменения.

Уметь рассчитывать брус круглого поперечного сечения на прочность при сочетании основных деформаций.

Формулы для расчета эквивалентных напряжений

Эквивалентное напряжение по гипотезе максимальных каса­тельных напряжений

Эквивалентное напряжение по гипотезе энергии формоизмене­ния

где

Условие прочности при совместном действии изгиба и кручения

где М_ЭКВ — эквивалентный момент.

Эквивалентный момент по гипотезе максимальных касательных напряжений

Эквивалентный момент по гипотезе энергии формоизменения

Особенность расчета валов

Большинство валов испытывают сочетание деформаций изгиба и кручения. Обычно валы — прямые брусья с круглым или кольце­вым сечением. При расчете валов касательные напряжения от дей­ствия поперечных сил не учитывают из-за их незначительности.

Расчеты проводят по опасным поперечным сечениям. При про­странственном нагружении вала пользуются гипотезой независимо­сти действия сил и изгибающие моменты рассматривают в двух вза­имно перпендикулярных плоскостях, а суммарный изгибающий мо­мент определяют геометрическим суммированием.
