Белорусский государственный университет информатики и радиоэлектроники

Кафедра радиотехнических систем

Отчёт

по лабораторной работе №3

Исследование оптической фильтрации изображений

Выполнил Проверил

студент гр. 740101

Радченко М.В.

Минск 2010

1. Цель работы

Изучить основные принципы когерентной оптической фильтрации изображений.

2. Схема лабораторной установки

Л – гелий-неоновый лазер (λ=0,6328 мкм);

ОС – оптическая система;

ФД – фотодиод (фотоприёмник);

ОСЦ – осциллограф.

3. Оптическая схема

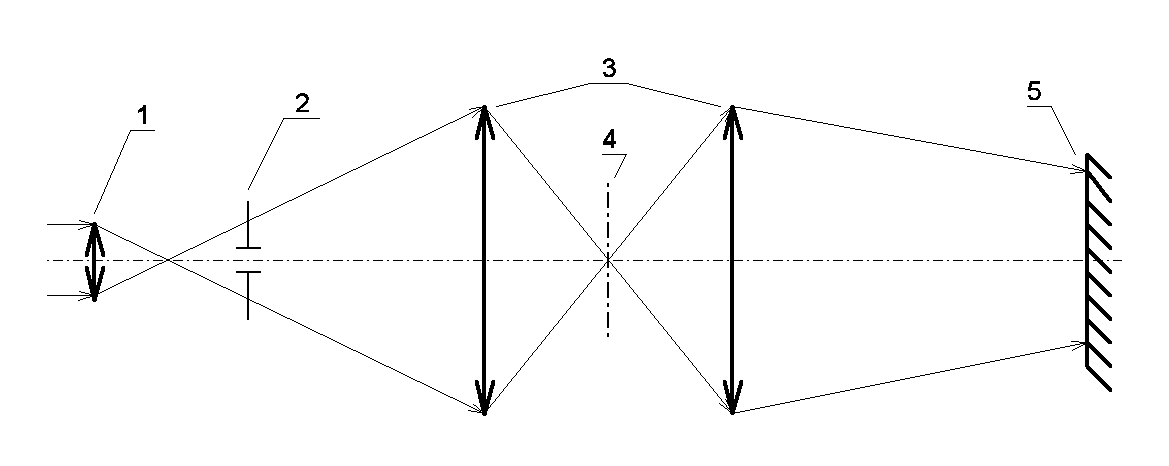

Рис3.1. Оптическая схема устройства фильтрации изображений

1 – линза, формирующая слаборасходящийся пучок

2 – транспарант;

3 –линзы, выполняющие преобразование Фурье;

4 – фильтр;

5 –плоскость фотоприёмника.

4. Экспериментальные данные

Данные, полученные при проведении эксперимента, в нормированном виде сведены в таблицу ниже и изображены на рисунке 4.1.

	х, мм	-5	-4	-3	-2	-1	0	1	2	3	4	5	6	7
Филь- тров нет	I/Imax	0	0,07	0,22	0,44	0,89	1	0,81	0,37	0,26	0,15	0,11	0,04	0
ФНЧ	I/Imax	0,07	0,07	0,07	0,11	0,22	0,3	0,22	0,15	0,11	0,07	0,07	0,07	0,07
ФВЧ	I/Imax	-	-	-	0	0,04	0,11	0,04	0	-	-	-	-	-

В качестве транспаранта, задающего изображение, использовался непрозрачный экран с небольшим отверстием прямоугольного сечения. В качестве ФВЧ использовался непрозрачный экран, пропускавший только самые крайние лучи. В качестве ФНЧ использовалась щелевая диафрагма.

Рис.4.1. Распределение освещённости в изображении
