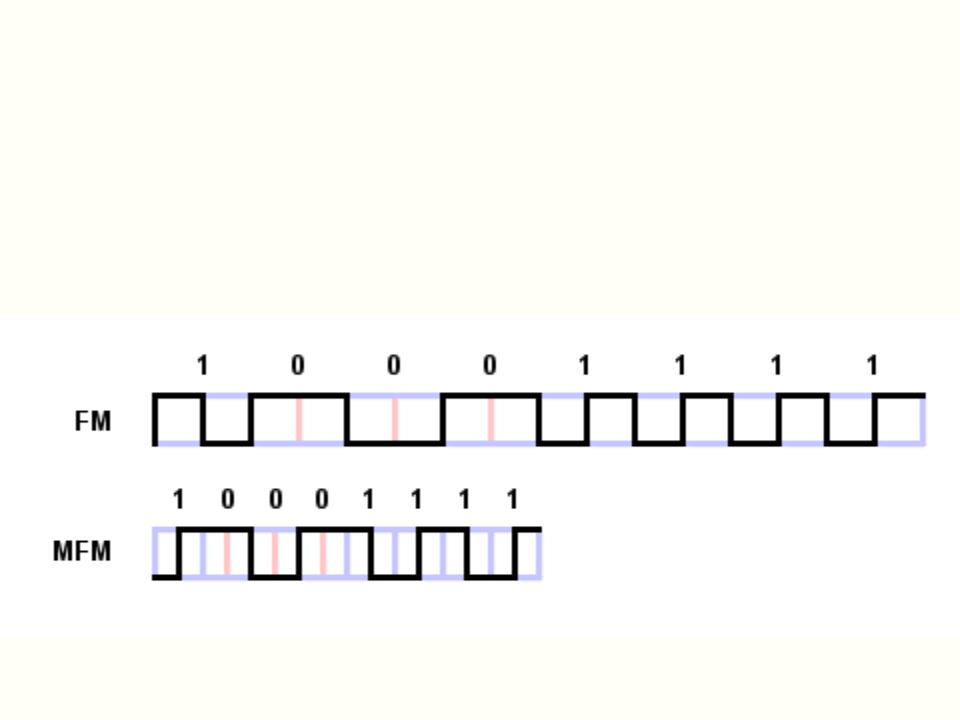

Модуляция MFM
•1 – присутствие изменения магнитного поля
•0 – отсутствие изменения магнитного поля
•Между битами изменение происходит только в случае, когда несколько 0 идут подряд

Модуляция RLL
•Кодируется последовательность нескольких бит
•Минимальное расстояние между соседними изменениями направления поля зависят от параметров конкретного алгоритма

Конструкция держателя головки
•Рабочий элемент помещен в аэродинамический подшипник (Air bearing slider), который создает подъемную силу и удерживает головку на воздушной подушке на заданной высоте


•Подшипник закреплен на держателе (Arm), который состоит из шарнира и катушки индуктивности

•Актуатор (привод головок чтения/записи) представляет собой мощный постоянный магнит, в поле которого помещена катушка индуктивности

Принцип работы актуатора
•Подача напряжения на катушку вызывает поворот держателя и перемещение рабочего элемента головки относительно радиуса магнитной пластины
•Поиск и удержание головки над заданной дорожкой осуществляется по сервометкам – внедренным между секторами ячейкам с сигналом особой формы
•Сигнал сервометок выделяется из общего сигнала чтения, по принципу обратной связи формируется сигнал отклонения актуатора при ослаблении или усилении сигнала сервометок заданной дорожки и соседних дорожек
•Сервометки записываются на заводе в условиях стерильности специальными устройствами – Servowriters. Запись и модификация сервометок в процессе работы винчестера невозможна

Парковка головок
•В нерабочем состоянии головки чтения/записи должны быть запаркованы
•Существует два вида парковки:
–В выделенной зоне диска (Dedicated landing zone)
–На площадке (Ramp)
–В ноутбучных и миниатюрных винчестерах применяется только парковка на площадке
•Перемещение головок в место парковки осуществляется либо механически (пружина или магнит), либо по сигналу об остановке шпинделя. В последнем случае необходимая энергия берется от шпинделя, который исполняет роль генератора

Логическая структура магнитного носителя
•Концентрические дорожки с одинаковой шириной нанесены на магнитную пластину и опознаются по сигналам сервометок
•Каждая дорожка разделена на несколько секторов
•Количество секторов зависит от зоны. Всего зон около 20-30, количество секторов обычно варьируется от 500 до 1500.
•Номера секторов и их статус обычно не хранятся на диске, они определяются по специальной таблице
•Сектор содержит данные ECC, позволяющие исправлять ошибки без повторного обращения к сектору
•Неисправный сектор помещается в дефект-лист диска

Плотность
•Плотность – количество элементов разметки или логических бит на единицу длины или площади
•Линейная плотность (Recording density) – количество бит на единицу длины дорожки. Считаются не только биты данных, но и служебные биты. Измеряется в BPI (бит на дюйм). Типичное значение на сегодня – 700-1000 тыс. BPI
•Плотность дорожек (Track density) – количество концентрических дорожек на единицу радиуса. Измеряется в TPI (треков на дюйм). Типичное значение на сегодня – 120-150 тыс. TPI
•Общая плотность (Areal density) – количество бит на единицу плотности. Измеряется в бит/кв. дюйм. Типичное значение на сегодня – 90-100 Гбит/кв. д.
