ЗАДАЧА 1 Проектирование котлована
Запроектировать котлован, исходя из размеров сооружения и следующих исходных данных. Выполнить подсчет объемов земляных работ при устройстве котлованов.
Исходные данные:
Ширина здания (в осях) В – 32 м.,
Длина здания L – 55 м.;
Глубина котлована Нк – 3 м.;
Грунт – суглинок.
Фундаменты под стены здания – свайные с монолитным ростверком. Расположение свай ленточное однорядное. Ширина ростверка – 600 мм. Привязка ростверка к осям здания с = 300 мм. Стены подвальной части здания выполнены из фундаментных блоков типа ФБС 6.
Схема котлована, фундаментов, стен подвала.
Вк
Lк
Нк
a d c B c d a
b
1.1. Определение размеров котлована.
Коэффициент крутизны l/m = Нк/а = 1:0,75
Определим заложение откосов – а.
а = m х Нк = 0,75 х 3 = 2,25 м.
Исходя из размеров здания (сооружения) определим размеры котлована. Размеры котлована по низу:
lк = L + 2 (c + d) = 55+2(0,3+0,3) = 56,2 м.
bк = B + 2 (c + d) = 32+2(0,3+0,3) = 33,2 м.
Размеры котлована по верху:
Lк = lк + 2a = 56,2+2*2,25 = 60,7 м.
Bк = bк + 2a = 33,2+2*2,25 = 37,7 м.
Длина пандуса составит (если его уклон 1:10):
lп = 3м. х 10 = 30 м.

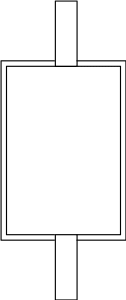

Схема котлована
2,25
56,2м.
60,7м.
2,25
30 м.
3,5 м.
2,25
2,25
37,7 м.
33,2 м.
1.2. Подсчет объемов грунта в котловане
1.) Объем грунта, разрабатываемого экскаватором
F1 + F2
V
= х (Нк -
)
2
где: F1 = lк х bк – площадь котлована по низу;
F2 = Lк х Bк – площадь котлована по верху
- величина недобора грунта (принять 0,1м)
F1 = 56,2 х 33,2 = 1865,84 м2
F2 = 60,7 х 37,7 = 2288,39 м2
1.1.) Объем грунта в котловане:
1865,84 + 2288,39
Vк = х (3 – 0,1) = 6023,63 м3
2
1.2.) Объем грунта в пандусах:
Vп = 6023,63 х 1,5% = 6023,63х0,015 = 90,354 м3
1.3.) Общий объём разрабатываемого грунта
Vобщ = Vк + Vп = 6023,63 + 90,354 = 6113,984 м3
2.) Объем работ по зачистке дна котлована вручную:
Vзач. = F1 х = 1865,84 х 0,1 = 186,584 м3
3.) Объем грунта на обратную засыпку пазух фундаментов
Vо.з. = Vп.ф + Vп
Vп.ф = Vк - Vподвала
Vподвала = (B + 2с) х (L + 2с) х Нк
Vподвала = (32 + 0,6) х (55 + 0,6) х 3 = 5437,68м3
Vп.ф = 6023,63 – 5437,68 = 585,95 м3
Vо.з. = 585,95 + 90,354= 676,304 м3
ИТОГО:
Объем грунта в котловане, включая откосы |
6023,63 м3 |
Объем грунта, разрабатываемого при зачистке дна котлована |
186,584 м3 |
Объем грунта на обратную засыпку пазух фундамента |
676,304 м3 |
ЗАДАЧА 2. Калькуляция трудовых затрат |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
Калькуляция трудовых затрат, стоимости работ и определение продолжительности их выполнения (№№ - 44) |
||||||||||
|
|
|
|
|
|
|
|
|
|
Табл. 1 |
№ п/п |
Наименование работ |
Ссылка на параграф ЕНиР |
Ед.изм. |
Объем работ |
Норма времени на ед. изм., чел-час, маш-час. |
Затраты труда на весь объем работ, чел-час, маш-час. |
Расценка на ед. изм., руб.-коп. |
Стоимость затрат труда на весь объем работ, руб.-коп. |
Состав звена (бригады), профессия, разряд, кол-во |
Продолжительность работ (расчетная), смен. |
1. |
2. |
3. |
4. |
5. |
6. |
7. |
8. |
9. |
10. |
11. |
1. |
Разработка грунта в котловане гидравлическим одноковшовым экскаватором марки ЭО 5122, оборудованным обратной лопатой с ковшом вместимостью 1,6 м3, группа грунта 5 |
|||||||||
1.1. |
C погрузкой в транспортное средство |
Е2-1-11 т.7, п.7г |
100 м3 |
1000+100*44=4400/100=44 |
5 (2,5) |
270 (135) |
5-10 |
224-40 |
машинист 6р-1; помощник маш. 5р.-1 |
17 |
1.2. |
Навымет |
Е2-1-11 т.7, п.7л |
100 м3 |
100+10* 44=440/ 100=4,4 |
3,8 (1,9) |
20,52 (10,56) |
3-88 |
17-07 |
машинист 6р-1; помощник маш. 5р.-1 |
1,5 |
2. |
Свайные работы |
|||||||||
2.1. |
Перемещение и складирование ж/б свай автомобильным краном |
Е-12-83 |
100 шт. |
100+10* 44=440/ 100=4,4 |
22,2 (7,4) |
119,88 (39,96) |
17-09 |
75,196 |
машинист крана 5р.-1; такелажник 3р.-2 |
5 |
2.2. |
Разметка свай краской по длине |
Е-12-97 |
100 м |
100+44= 144/ 100= 1,44 |
1,2 |
1,73 |
0-84 |
1,209 |
копровщик 3р-1 |
0,22 |
1. |
2. |
3. |
4. |
5. |
6. |
7. |
8. |
9. |
10. |
11. |
2.3. |
Вертикальное погружение одиночных свай навесным копром КН-2-12 на базе трактора, оборудованными дизельным молотом МД-1800 при длительности погружения 35 мин. |
Е-12-28 т. 2, п. 4и |
1 шт. |
100+10* 44=440 |
2,43 (0,81) |
1312,2 (437,4) |
2-28 |
1003-20 |
машинист копра 6р – 1 копровщик 5р - 1 копровщик 3р - 1 |
55 |
2.4. |
Срубка голов одиночных бетонных свай из бетона В 22,5-30 с восемью стержнями продольной арматуры. (длина участка вырубаемого бетона на свае 0,5 м, сечение свай 0,3х0,3 м |
Е-12-39 т. 2, п. 5в |
1 шт. |
100+10* 44=440 |
1,2 |
648 |
0-84 |
369-60 |
бетонщик 3р - 2 |
40,5 |
3. |
Устройство монолитных железобетонных конструкций |
|||||||||
3.1. |
Установка и разборка деревянной опалубки ленточных фундаментов ростверков (площадь щитов 1 м2) |
Е4-1-32 т.2, п.1 |
1 м2 |
100+10* 44=440 |
уст-ка 0,62 разб-ка 0,15 |
уст-ка 332,8 разб-ка 81 |
уст-ка 0-44,3 разб-ка 0-10,1 |
уст-ка 194-92 разб-ка 44-44 |
уст-ка плотник 4р-1, 2р-1 разб-ка плотник 3р-1, 2р-1 |
21
5 |
3.2. |
Установка арматурных каркасов краном (в ростверк) при расположении каркасов: |
|
|
|
|
|
|
|
|
|
а) |
горизонтальное (верхнее и нижнее) при диам. арматуры 50 мм. и массе каркасов 2,5 т. |
Е4-1-44 т.1, п.7д |
1 каркас |
50+10* 44=490 |
2,2 |
1078 |
1-49 |
730-10 |
арматурщик 4р - 1, арматурщик 2р - 3 |
32 |
б) |
вертикальное при диам. арматуры 50 мм. и массе каркасов 2,5 т. |
Е4-1-44 т.1, п.8д |
1 каркас |
100+10* 44=540 |
2 |
1080 |
1-36 |
734-40 |
арматурщик 4р - 1, арматурщик 2р - 3 |
32 |
1. |
2. |
3. |
4. |
5. |
6. |
7. |
8. |
9. |
10. |
11. |
3.3. |
Установка и вязка арматуры отдельными стержнями в ленточных фундаментах при диам. арматуры 20 мм. |
Е4-1-46 п.3д |
1 т |
1*44=44 |
10 |
440 |
7-75 |
341-00 |
арматурщик 5р - 1, арматурщик 2р - 1 |
27,5 |
3.4. |
Укладка бетонной смеси краном в бадьях при бетонировании отдельных фундаментов в конструкцию объемом до 10 м3 |
Е4-1-49 т. 1, п.3 |
1 м3 |
100+10* 44=440 |
0,33 |
178,2 |
0-23,6 |
103-84 |
бетонщик 4р -1, бетонщик 2р -1 |
11,5 |
4. |
Монтаж сборных железобетонных конструкций |
|||||||||
4.1. |
Установка фундаментных блоков цоколя массой 3 т. |
Е4-1-3 т. 3, п.3 |
1 шт. |
100+10* 44=440 |
0,88 (0,22) |
475,2 (118,8) |
0-66,9 (0-23,3) |
294-36 (102-52) |
монтажник 5р-1, 4р-1, 3р-1, 2р-1 машинист 6р-1 |
15 |
4.2. |
Укладка плит перекрытий |
|
|
|
|
|
|
|
|
|
а). |
площадью 5 м2 |
Е4-1-7 п. 2 |
1 шт. |
50+5*44=270 |
0,56 (0,14) |
151,2 (37,8) |
0-39,6 (0-14,8) |
106-92 (39-96) |
монтажник 4р-1, 3р-2, 2р-1 машинист 6р-1 |
5 |
б). |
площадью 12,5 м2 |
Е4-1-7 п.4 |
1 шт. |
50+5*44=270 |
0,88 (0,22) |
237,6 (59,4) |
0-62,3 (0-23,3) |
168-21 (62-91) |
монтажник 4р-1, 3р-2, 2р-1 машинист 6р-1 |
7,5 |
4.3. |
Заливка швов пустотных плит перекрытия вручную без устройства опалубки |
Е4-1-26 п.3 |
100 м шва. |
1000+10* 44=1440/ 100=14,4 |
6,4 |
92,16 |
4-77 |
68-69 |
монтажник 4р-1, монтажник 3р-1 |
6 |
5. |
Изоляция фундаментов |
|||||||||
5. |
Изоляция фундаментов рулонными материалами в два слоя |
Е3-2 п.2 |
100 м2 |
200+10* 44=640/ 100=6,4 |
8,3 |
53,12 |
5-81 |
37-18 |
каменщик 3р-1 |
7 |
1. |
2. |
3. |
4. |
5. |
6. |
7. |
8. |
9. |
10. |
11. |
6. |
Каменные конструкции зданий |
|||||||||
6.1. |
Кладка сложных стен из кирпича при кладке с совмещенными вертикальными швами толщиной стены в 2,5 кирпича |
Е3-3 т.4, п.4в |
1 м3 |
50+10*4=90 |
4,9 |
441 |
3-94 |
354-60 |
каменщик 5р-1, каменщик 3р-1 |
28 |
6.2. |
Механизированное приготовление цементного раствора в растворосмесителе вместимостью до 325 л. |
Е3-22 п.5а |
1 м3 |
300+100*44=4700 |
0,13 |
611 |
0-09,1 |
427-70 |
Машинист растворосмесителя 3р-1 |
76,5 |
6.3. |
Устройство глухих перегородок из кирпича, толщиной 1/2 кирпича. |
Е3-12 п.2 |
1 м2 |
100+5*44=320 |
0,66 |
211,2 |
0-47,2 |
151-04 |
каменщик 4р-1, каменщик 2р-1 |
13,5 |
|
|
|
|
|
∑=7836,81 |
∑=5653,47 |
∑=756,41 |
|||
ЗАДАЧА 3. Распределение заработной платы
