3.3. Несуча циліндрична стінка

Даний елемент знаходиться у розрізі 1-1 і 2-2 під дією внутрішнього тиску та інших навантажень, тому для його розрахунку використаємо величини механічних характеристик матеріалу АМг6Н за температури .

Навантаження на елемент змінюється відповідно на різних етапах функціонування ЛА, тому для розрахунку цього елемента виділяють 3 окремих розрахункових випадка:

В першому випадку - стінка знаходиться під дією тільки внутрішнього тиску і працює на міцність;
В другому випадку – під дією внутрішнього тиску, осьового навантаження та згинаючого моменту, працює на стійкість;
Третій випадок аналогічний до другого, тільки без згинаючого моменту.

Проведу розрахунок для усіх 3-х випадків, та оберу найбільшу товщину.

Також, для 2-го і 3-го випадків розрахую товщину вафельної конструкції, якщо це потрібно.

Визначимо площу бокової поверхні циліндра:

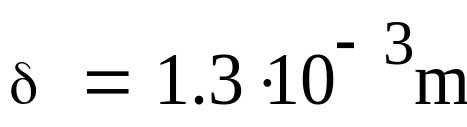

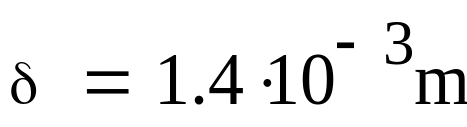

3.3.1. Розрахунок на міцність

Виконується тільки для 1-го розрахункового випадку

Розріз 1-1

Розріз 2-2

3.3.2. Розрахунок на стійкість

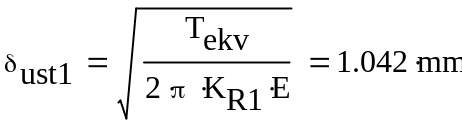

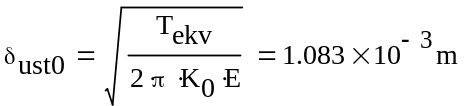

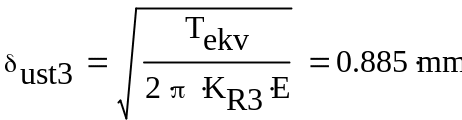

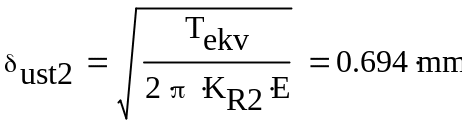

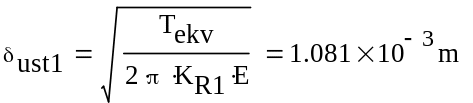

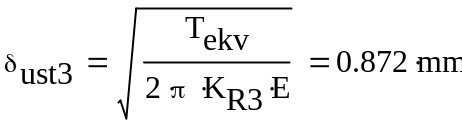

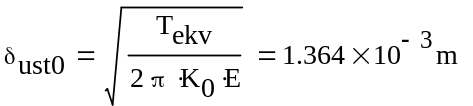

Розрахунок виконую методом ітерацій, який полягає у порівнянні останніх двох коефіцієнтів Кr, розрахунок ведеться доти, доки різниця не буде менше або дорівнюватиме 1%. На початку розрахунку приймаю = 0.18

Виконується для 2-х розрахункових випадків(2-го та 3-го)

Розрахунковий випадок ІІ

Розріз 1-1

Визначимо розрахункове значення стискаючого навантаження

ерез технологічні обмеження, мінімальна товщина оболонки дорівнює 1 мм, тому хоч різниця крефіцієнтів і більша 1%, продовжувати ітераційне числення не має сенсу. Приймаємо

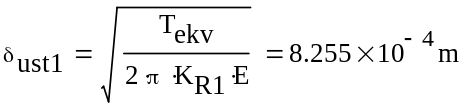

Розріз 2-2

Розрахункове значення стискаючого навантаження:
