5. Реализация функции т– триггера.

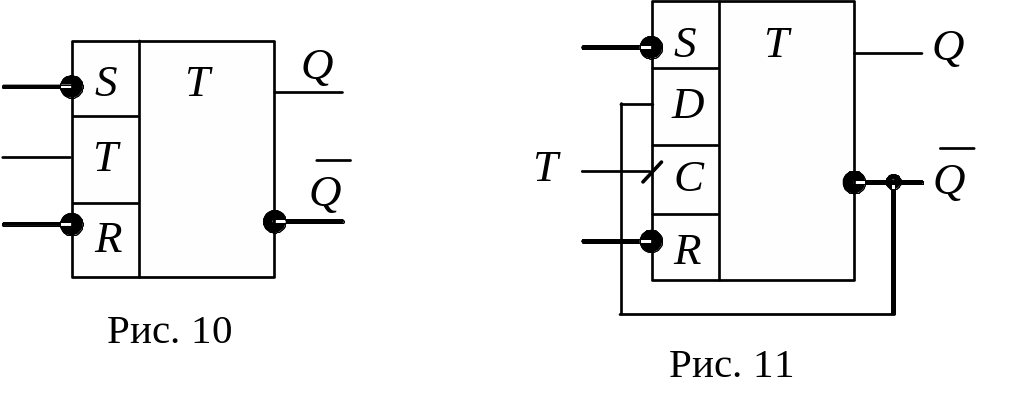

Условное
графическое обозначение триггера
показано на рис.10. На наборном поле
собрать схему согласно рис.11, используя
микросхему К155ТМ2. Выходы
и
соединить с любыми гнездами индикатора
на вспомогательном устройстве. Свечение
светодиода свидетельствует о наличии
на выходе сигнала логической «1». Подать
на вход Т
положительные перепады (не менее двух)
при различных значениях сигналов на
выходах S
и
R,
(
),
подключая их к гнездам «0» и «1» на
вспомогательном устройстве. Все значения
входных и выходных сигналов занести в
таблицу истинности 6. Построить временную
диаграмму работы триггера.
Таблица 6
|
|
|
|
|
|
|
|
|
|
Построить временную диаграмму работы триггера.
