4. Контрольная работа № 1

4.1 Методические указание к выполнению контрольной работы

Контрольная работа № 1 состоит из 2 задач, условия которых приведены ниже. Перед выполнением контрольной работы необходимо самостоятельно проработать соответствующие разделы рекомендуемой литера­туры.

Исходные данные для выполнения задач необходимо вы­брать из таблиц задания, в соответствии с вариантом и офор­мить на отдельном листе.

Условия задач должны быть переписаны полностью. Решение задач сопровождать краткими пояснениями и подробными вычислениями. При вычислении какой-либо величины нужно словами указать, какая величина определяется и по какой формуле.

Необходимо указывать размерность величин как заданных в условиях задач, так и полученных в результате решения. Ответы на контрольные вопросы должны быть краткими и исчерпывающими. Не следует списывать ответы из учебника.

При решении задач и в ответах на вопросы применять только международную систему единиц (СИ). В конце выполненной контрольной работы привести список использованной литературы. На обложке тетради указывать номер контрольной работы, название предмета, фамилию, инициалы, шифр зачетной книжки, специальность.

4.2 Задания к выполнению контрольной работы

Задача №1 Задан газовый цикл в pv- координатах. Цикл отнесен к 1 кг воздуха. Принимаем: с_р = 1,005 кДж/кг*К, с_v =0,72 кДж/кг*К, R = 0,287 кДж/кг*К

Требуется :

1. Определить параметры Р, V, Т для основных точек цикла, полученные данные занести в таблицу 4.1.

2. На основании определенных параметров построить цикл в масштабе в pv- и Тs - диаграммах.

3. Найти изменения внутренней энергии (du ). энтальпии (di), энтропии (ds) в каждом процессе. Определить теплоту (q) и работу (l) в каждом процессе, результаты расчетов занести в таблицу 4.2.

8. Найти работу цикла и полезную теплоту.

9. Определить термический к.п.д. цикла.

Газовые циклы изоб­раженны в координатах Р- V , без учета масштаба. Исходные данные для решения задачи приведены в таблице 4.3 по вариантам. Вариант выбирается по двум последним цифрам шифра зачетной книжки.

Таблица 4.1 -Термодинамические параметры в точках

Точки/параметры	Р, Па	v, м3/кг	Т, К	u, кДж/кг	I кДж/кг
1
2
3
4

Таблица 4.2 - Изменение термодинамических параметров

Процессы	n	∆u, кдж/кг	∆i, кдж/кг	∆s,кдж/кгК	q, кдж/кг	l, кдж/кг
1-2
2-3
3-4
4-1

Таблица 4.3 -Исходные данные для решения задачи №1

** *	0	1	2	3	4	5	6	7	8	9
0	№1 р1=8 р2=20 р3=12 v1=0,12	№2 р1=2 р2=12 t3=300 v1=0.45	№3 р1=13 р2=5 t3=17 t1=300	№4 р1=1 р2=5 t1=0 t3=200 n=1.3	№5 р1=35 р3=25 t1=210 t2=300 n=1.2	№6 р1=0,9 р2=4 t1=30 t3=200 n=1.2	№7 р1=1,6 р3=25 t2=150 v1=0.5 n=1.2	№8 p1=3 p3=20 t3=300 v1=0.3 n=1.3	№9 p1=1.8 p3=3 v2=0.1 t1=30 n=1.1	№10 p1=20 t2=350 v4=0.12 t1=200
1	№11 p1=4 p2=16 p3=6 t1=100	№12 p1=2 p2=20 t1=50 t3=200	№13 p1=3 p2=18 t1=20 t3=330	№14 p1=1 t1=0 t2=160 t4=65 n=1.3	№15 p1=12 p2=60 t1=50 t3=320	№16 p2=0.8 v2=0.4 t1=20 t3=300	№17 p1=1.2 p2=8 q=100 t1=10	№18 p2=25 v1=0.12 t1=50 t3=300	№19 p1=3 p2=10 v1=0.3 t3=200	№20 p1=3 p2=10 t1=25 t3=250
2	№21 p1=7 v4=0.4 t1=200 t2=300	№1 р1=7 р2=20 р3=13 v1=0,13	№2 р1=2 р2=13 t3=350 v1=0.47	№3 р1=14 р2=6 t3=15 t1=350	№4 р1=2 р2=7 t1=0 t3=250 n=1.3	№5 р1=30 р3=20 t1=200 t2=280 n=1.25	№6 р1=0,8 р2=3 t1=35 t3=210 n=1.2	№7 р1=1,6 р3=30 t2=180 v1=0.55 n=1.3	№8 p1=4 p3=22 t3=350 v1=0.35 n=1.25	№9 p1=1.85 p3=3.2 v2=0.15 t1=35 n=1.15
3	№10 p1=25 t2=300 v4=0.14 t1=250	№11 p1=4.5 p2=18 p3=8 t1=150	№12 p1=5 p2=25 t1=55 t3=250	№13 p1=4 p2=20 t1=25 t3=350	№14 p1=2 t1=10 t2=160 t4=70 n=1.25	№15 p1=15 p2=65 t1=50 t3=350	№16 p2=0.85 v2=0.45 t1=25 t3=250	№17 p1=1.25 p2=9 q=100 t1=15	№18 p2=23 v1=0.15 t1=60 t3=350	№19 p1=4 p2=12 v1=0.35 t3=250
4	№20 p1=4 p2=12 t1=30 t3=300	№21 p1=8 v4=0.45 t1=250 t2=350	№1 р1=10 р2=25 р3=15 v1=0,15	№2 р1=4 р2=14 t3=350 v1=0.40	№3 р1=15 р2=8 t3=20 t1=350	№4 р1=2 р2=7 t1=5 t3=250 n=1.25	№5 р1=33 р3=27 t1=250 t2=350 n=1.25	№6 р1=0,95 р2=5 t1=35 t3=250 n=1.25	№7 р1=1,65 р3=28 t2=160 v1=0.55 n=1.25	№8 p1=3.5 p3=25 t3=350 v1=0.35 n=1.3
5	№9 p1=1.9 p3=3.5 v2=0.15 t1=35 n=1.15	№10 p1=22 t2=300 v4=0.14 t1=250	№11 p1=5 p2=18 p3=6.5 t1=120	№12 p1=4 p2=25 t1 =20 t3=200	№13 p1=5 p2=20 t1=25 t3=340	№14 p1=2 t1=10 t2=180 t4=70 n=1.25	№15 p1=16 p2=65 t1=70 t3=350	№16 p2=0.7 v2=0.35 t1=15 t3=250	№17 p1=1.25 p2=7 q=100 t1=5	№18 p2=28 v1=0.16 t1=60 t3=330
6	№19 p1=5 p2=13 v1=0.35 t3=250	№20 p1=6 p2=13 t1=35 t3=300	№21 p1=7.5 v4=0.35 t1=250 t2=350	№1 р1=10 р2=25 р3=15 v1=0,14	№2 р1=3 р2=10 t3=200 v1=0.33	№3 р1=12 р2=5.5 t3=21 t1=310	№4 р1=1.5 р2=7 t1=5 t3=250 n=1.2	№5 р1=37 р3=26 t1=230 t2=300 n=1.25	№6 р1=1 р2=4,5 t1=35 t3=250 n=1.25	№7 р1=1,65 р3=30 t2=170 v1=0.55 n=1.25
7	№8 p1=4 p3=25 t3=350 v1=0.35 n=1.2	№9 p1=2 p3=3.5 v2=0.15 t1=35 n=1.15	№10 p1=25 t2=370 v4=0.14 t1=250	№11 p1=4.5 p2=18 p3=8 t1=120	№12 p1=3 p2=25 t1 =0 t3=250	№13 p1=5 p2=20 t1=25 t3=350	№14 p1=1.5 t1=5 t2=180 t4=70 n=1.35	№15 p1=15 p2=65 t1=60 t3=330	№16 p2=0.85 v2=0.35 t1=25 t3=320	№17 p1=1.25 p2=8.5 q=100 t1=15
8	№18 p2=23 v1=0.1 t1=60 t3=320	№19 p1=5 p2=15 v1=0.35 t3=250	№20 p1=5 p2=15 t1=30 t3=280	№21 p1=7.5 v4=0.45 t1=250 t2=350	№1 р1=9 р2=25 р3=15 v1=0,1	№2 р1=2.5 р2=11 t3=280 v1=0.35	№3 р1=12 р2=5.5 t3=20 t1=310	№4 р1=3 р2=7 t1=5 t3=230 n=1.2	№5 р1=30 р3=20 t1=200 t2=310 n=1.25	№6 р1=1.2 р2=5 t1=35 t3=210 n=1.2
9	№7 р1=1,8 р3=26 t2=160 v1=0.55 n=1.25	№8 p1=3.5 p3=22 t3=320 v1=0.35 n=1.3	№9 p1=2 p3=4 v2=0.15 t1=35 n=1.15	№10 p1=25 t2=300 v4=0.15 t1=250	№11 p1=4.5 p2=18 p3=8 t1=120	№12 p1=2.5 p2=22 t1=55 t3=230	№13 p1=6 p2=21 t1=25 t3=340	№14 p1=1.5 t1=5 t2=150 t4=60 n=1.2	№15 p1=13 p2=65 t1=55 t3=340	№16 p2=0.9 v2=0.45 t1=25 t3=320

В таблице параметры приведены в единицах:

давление р – в атмосферах, температура t – ⁰С, объем - м³/кг

*- предпоследняя цифра шифра, ** - последняя цифра шифра

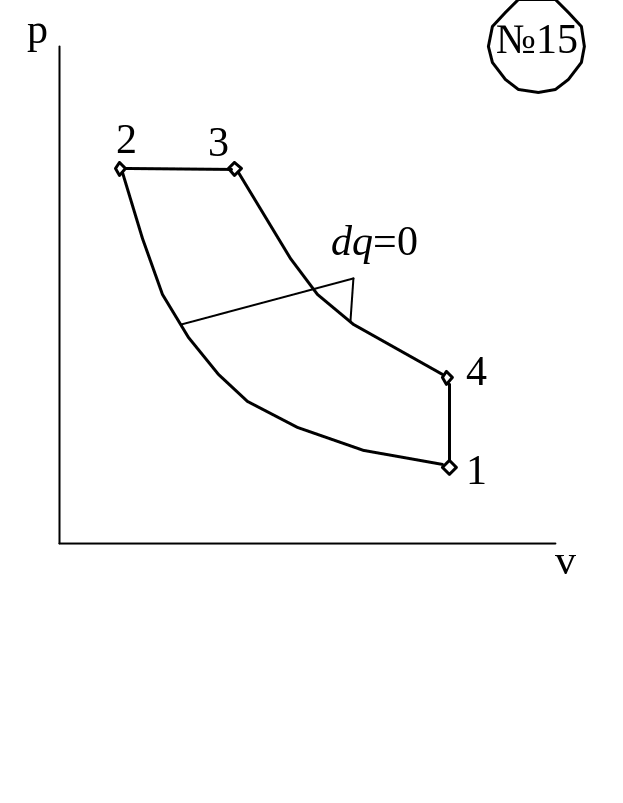

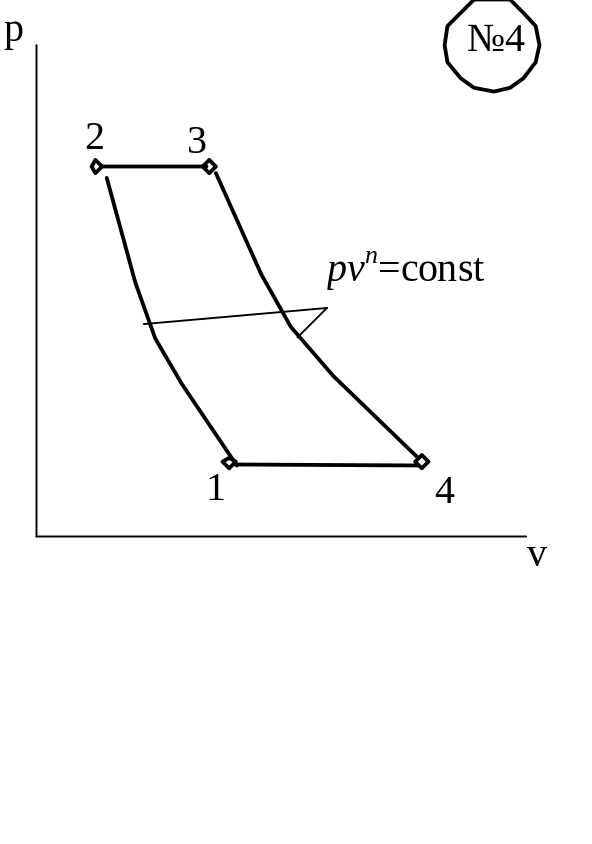

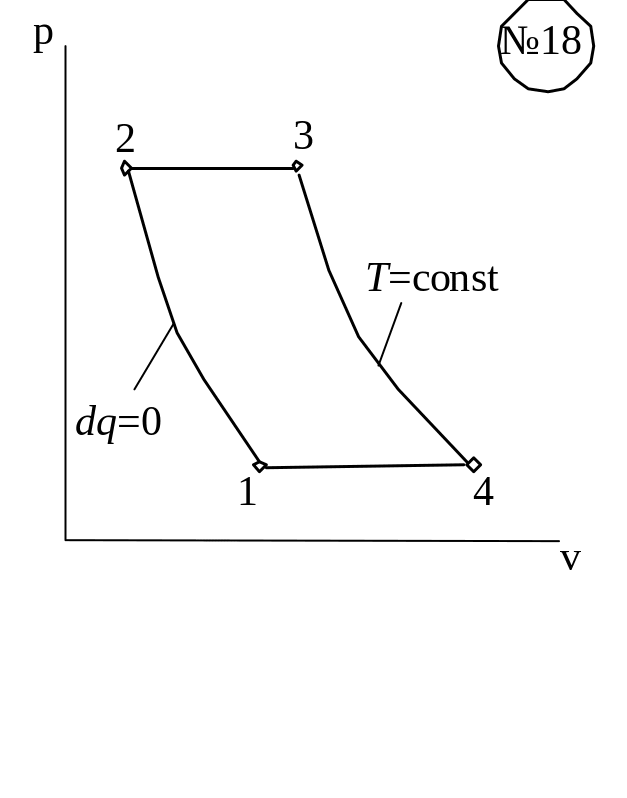

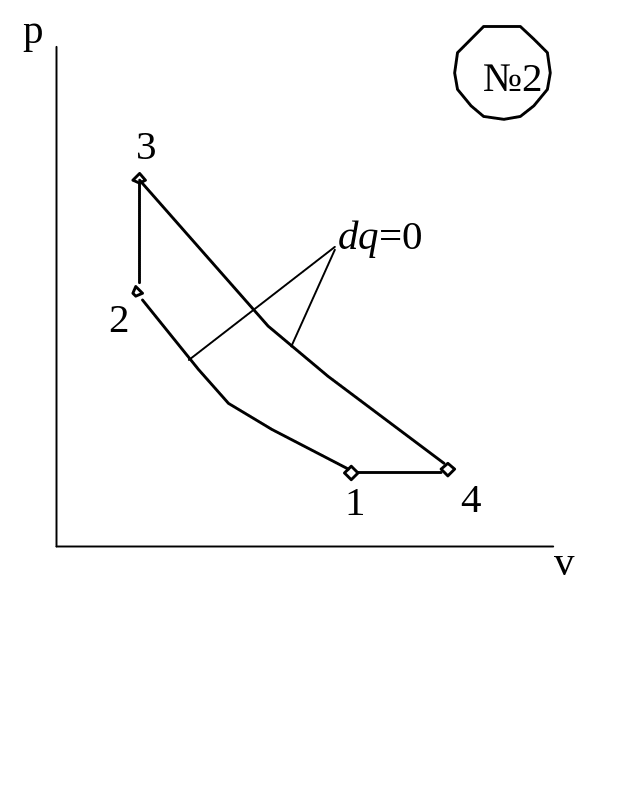

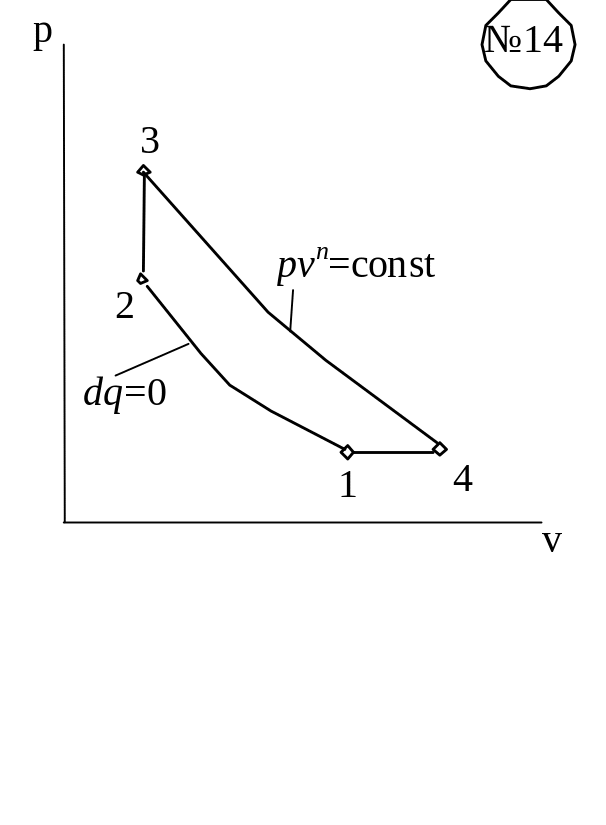

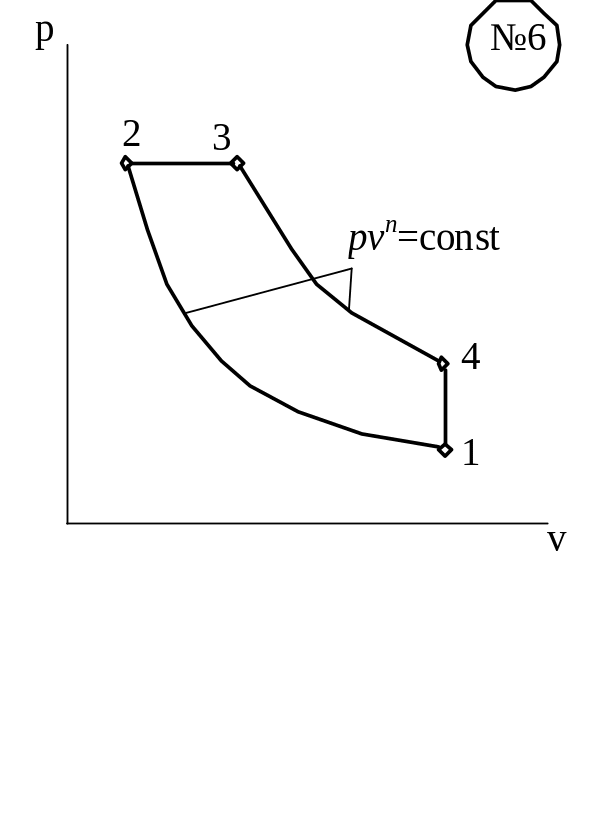

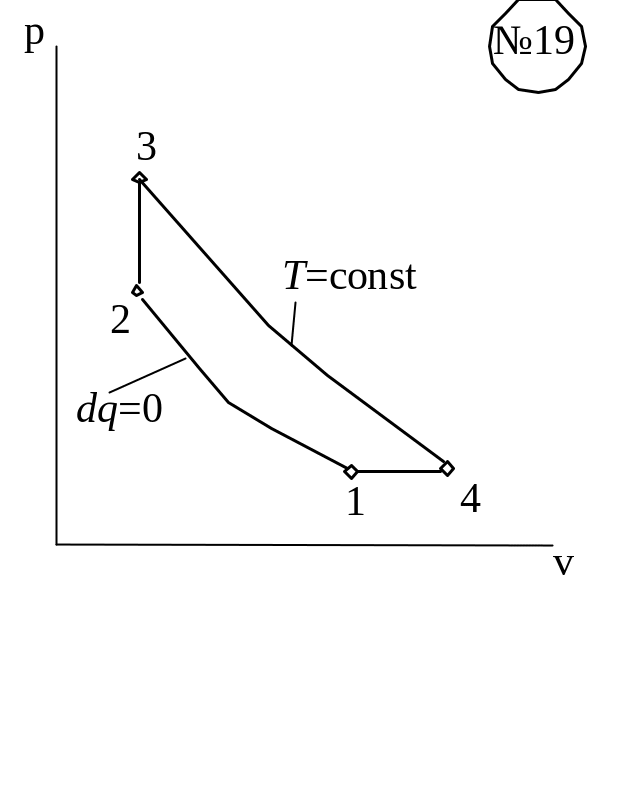

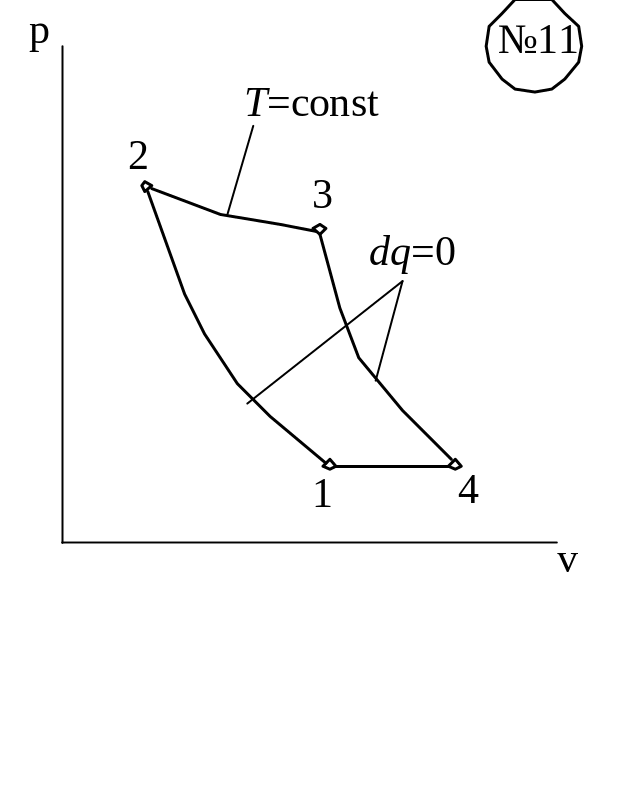

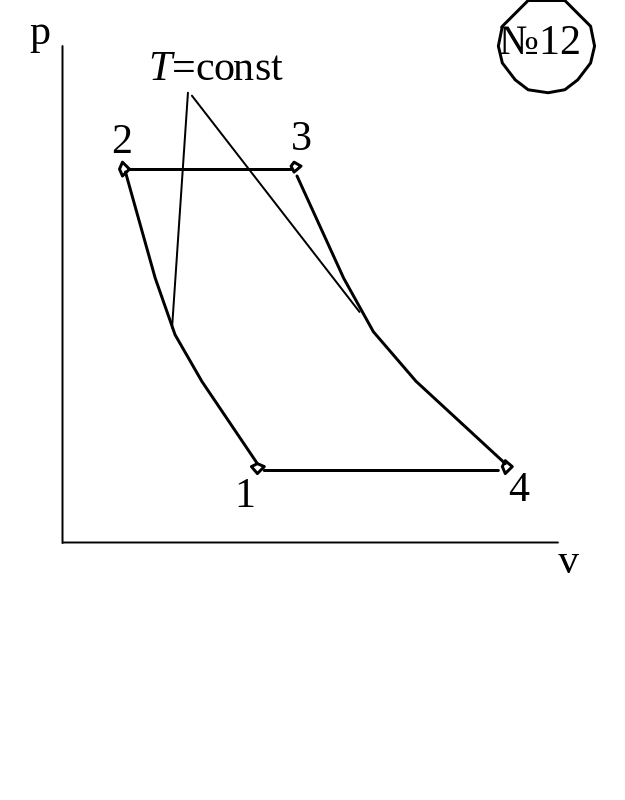

№ 10 – номер pv- диаграммы газового цикла.

Циклы приведены ниже.
