Максимальная емкость сети 8000000 номеров. Экономически выгодная емкость 5-6 млн. Номеров.

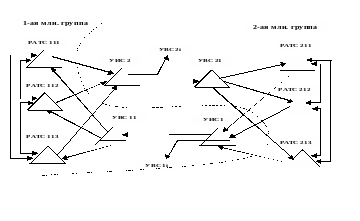

Рисунок 8.1 – ГТС с УИС и УВС
Лекция 9 Построение стс
2.4 Построение сельских телефонных сетей (стс)
Различают следующие способы построения сельских телефонных сетей:
радиальный (рисунок 2.7, а);
радиально-узловой (рисунок 2.7, б);
комбинированный (рисунок 2.7, в).
Основой СТС является центральная станция (ЦС), в которую включаются линии от вышестоящей АМТС, соединительные линии от оконечных станций (ОС), а при радиально-узловом построении и от узловых станций (УС). Центральная станция устанавливается в районном центре и обычно имеет емкость до 1000-2000 номеров. Узловые станции концентрируют нагрузку от ОС и включаются в ЦС. Оконечная станция предназначена для подключения абонентов.

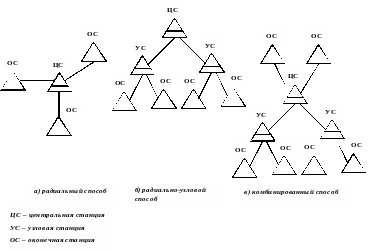

Рисунок
2.7 – Способы организации СТС
2.5 Внутризоновые телефонные сети
Вся территория страны делится на зоны с единой системой нумерации. Как правило, территории телефонных зон совпадают с территориями областей и республик. Однако территории нескольких областей могут быть объединены в одну зону и, наоборот, одна область может быть разделена на две зоны. Крупные города с семизначной нумерацией выделяются в самостоятельные зоны.
Каждая внутризоновая сеть включает в себя городские и сельские телефонные сети (СТС). Коммутационным центром зоны является автоматическая междугородная телефонная станция (АМТС), через которую осуществляется выход на другие внутризоновые сети, а также связь внутри зоны между местными станциями.
Наиболее распространенным вариантом организации внутризоновой сети является вариант с одной АМТС в зоне. В этом случае внутризоновая сеть строится по радиальному принципу, где роль узла выполняет АМТС, которая также является оконечной станцией междугородной сети. В АМТС включаются центральные станции (ЦС) сельской сети и РАТС городской сети. РАТС соединяются с АМТС либо непосредственно, либо, через узлы городской сети (УИС и УВС). Между местными сетями и АМТС имеются соединительные линии:
исходящие – заказно-соединительные линии (зсл) в направлении к АМТС;
входящие – соединительные линии междугородные линии (слм) от АМТС к местным сетям (на стороне городских АТС слм заканчиваются на входах УВСМ).
Схема построения внутризоновой телефонной сети показана на рисунке 2.8.
Рисунок 2.8 – Схема построения внутризоновой телефонной сети
В пределах зоны нумерация семизначная:
В качестве первой цифры а могут быть использованы любые цифры, кроме 0 (в дальнейшем 1) и 8 (в дальнейшем 0). В стотысячной группе номер пятизначный ххххх. Так как число стотысячных групп в зоне нумерации не может превышать 80, то максимальная емкость внутризоновой сети 8 млн. номеров.
Лекция 10 Сети электросвязи рк
Развитие телефонной связи в развитых государствах мира идет по пути цифровизации сети местной и междугородной телефонной связи. По существу телефонные сети развитых стран цифровизированы на 100%. Задача для телефонной сети этих государств сегодня – увеличение количества и качества услуг для потребителей, и непрерывное совершенствование цифрового оборудования. Телекоммуникационные сети развитых стран соединены между собой с помощью международных и трансконтинентальных магистралей. Эти магистрали выполнены с использованием цифрового оборудования, и подключиться к ним можно только при наличии цифровой сети в телекоммуникациях. Создание цифровой сети в Республике Казахстан сделает возможным интеграцию в сеть телекоммуникаций мирового сообщества.
Руководящий документ Единой сети телекоммуникаций Республики Казахстан (РД ЕСТ РК) является нормативно-техническим документом, определяющим единую стратегию научно-технического, производственно-технологического и экономического развития отрасли телекоммуникаций в условиях изменившихся политического и экономического положений Республики Казахстан. В документе излагаются принципы построения и направления развития ЕСТ РК, составляющей основу телекоммуникаций Республики Казахстан, основные требования к функционированию сетей телекоммуникаций различного назначения в обычных и экстремальных условиях и к управлению ими; общие принципы организационно-технического взаимодействия сетей телекоммуникаций общего пользования, ведомственных, специальных и сетей связи физических и юридических лиц, входящих в ЕСТ или взаимодействующих с ней; а также нормативно-правовые основы деятельности в области связи на территории Республики Казахстан. Руководящий документ разработан на основе действующего законодательства Республики Казахстан, отечественных и международных стандартов, рекомендаций Международного союза электросвязи и других международных органов, отечественного и зарубежного опытов создания сетей телекоммуникаций с учетом современных достижений науки, техники и технологии. Документ предназначен для использования органами исполнительной власти в области связи; органами связи соответствующих министерств и ведомств при осуществлении ими управления деятельностью в области телекоммуникаций. Документ также предназначен для руководства юридическим и физическим лицам, осуществляющим деятельность по созданию и развитию сетей телекоммуникаций и предоставлению услуг связи на территории Республики Казахстан, научным и проектным организациям связи, учебным заведениям по подготовке специалистов связи, разработчикам и поставщикам средств связи для ЕСТ. В книге 1 рассмотрены основные положения и тенденции развития ЕСТ РК. Помимо книги 1 в дальнейшем будут более подробно рассмотрены вопросы эксплуатации следующих сетей и систем: первичная сеть, сеть телекоммуникаций общего пользования, сети и службы передачи данных, сети подвижной связи, системы распределения программ звукового и телевизионного вещания, ведомственные и выделенные сети, системы управления сетями телекоммуникаций, технические средства, системы обеспечения работоспособности сетей, а также устойчивости и безопасности функционирования сетей. Руководящий документ Единой сети телекоммуникаций Республики Казахстан будет дополняться и корректироваться по мере накопления опыта развития и совершенствования ЕСТ в современных экономических условиях, по результатам проведенных научных и конструкторских разработок, а также в соответствии с изменениями и дополнениями действующей системы стандартов и рекомендаций международных организаций по телекоммуникациям. Основой казахстанских телекоммуникаций является Единая сеть телекоммуникаций Республики Казахстан (ЕСТ РК), которая объединяет все сети электросвязи, расположенные на территории Казахстана. Единая сеть телекоммуникаций Республики Казахстан представляет собой сеть телекоммуникаций, расположенную на территории Республики Казахстан и состоящую из сетей телекоммуникаций следующих категорий: 1) сети телекоммуникаций общего пользования (СТОП); 2) ведомственных сетей телекоммуникаций; 3) выделенных сетей телекоммуникаций; 4) сетей телекоммуникаций специального назначения; 5) корпоративных и других сетей передачи информации посредством электромагнитных сигналов. Перспективное построение единой сети телекоммуникаций определяется концепциями, другими нормативными правовыми актами, разрабатываемыми уполномоченным органом в области связи с учетом внедрения новых технологий. Для сетей, составляющих единую сеть телекоммуникаций Республики Казахстан, за исключением сетей телекоммуникаций специального назначения, уполномоченный орган в области связи: 1) определяет единый порядок взаимодействия, а в случаях, предусмотренных законодательством Республики Казахстан - централизованного управления сетями телекоммуникаций, включающего в себя комплекс организационно-технических мероприятий, формирование управляющих параметров и контроль за исполнением; 2) в зависимости от категории сети телекоммуникаций устанавливает требования по построению, управлению, использованию нумерации, организационно-техническому обеспечению функционирования, устойчивости и информационной безопасности сетей телекоммуникаций, использованию радиочастотного спектра, порядку пропуска трафика, условиям взаимодействия сетей, оказанию услуг телекоммуникаций. Операторы связи сетей всех категорий, входящих в единую сеть телекоммуникаций Республики Казахстан, обязаны создавать системы управления своими сетями, удовлетворяющие требованиям единого порядка взаимодействия, утвержденным уполномоченным органом в области связи. При создании сетей телекоммуникаций операторы связи обеспечивают технологическое соответствие оборудования сетей государственным стандартам, устанавливающим требования по обеспечению проведения оперативно-розыскных мероприятий. ЕСТ РК связана с сетями электросвязи других стран и занимает важное место в мировом информационном пространстве, в развивающейся Глобальной информационной инфраструктуре. При разработке путей интеграции ЕСТ РК в мировое и Европейское сообщество необходимо учитывать следующие отличия:
меньший уровень телефонизации и развития телекоммуникационных и информационных сетей;
слабую компьютеризацию;
большую территорию Казахстана, значительные расстояния, большую неравномерность плотности населения;
различия в состоянии экономики и в уровне благосостояния населения.
Развитие ЕСТ РК должно учитывать особенности этого этапа, а именно:
дальнейшую либерализацию рынка услуг электросвязи и расширение на нем справедливой конкуренции операторов;
дальнейшее развитие услуг электросвязи и спроса на них, особенно в части подвижной связи, спутникового и кабельного вещания, передачи данных, доступа в Интернет;
повышение требований к номенклатуре услуг электросвязи, и к их качеству;
дальнейшее совершенствование телекоммуникационных и информационных технологий, их конвергенцию;
усиление роли государственного регулирования деятельности в области телекоммуникаций, особенно в части взаимодействия сетей, использования и распределения радиочастотного спектра, назначения частот, распределения ресурса нумерации, осуществления надзора за деятельностью в области связи, регулирования тарифов.
