23.Термодинамические таблицы воды и водяного пара.

Включают в себя данные по термодинамическим свойствам воды и водяного пара в диапазоне изменений давления от 0,0061 до 1000 бар и температуры от 0 до 1000 0С.Таблицы содержат все данные, необходимые для расчетов термодинамических параметров в области жидкости, влажного пара и в области перегретого пара. В таблицах не приведены значения внутренней энергии, для ее расчета используется соотношение u = h – Рv. Таблицы построены следующим образом. Первая и вторая таблицы описывают свойства воды и водяного пара в состоянии насыщения, как функции от температуры (1-я таблица) и давления (2-я таблица). Эти две таблицы дают зависимость параметров на линиях x = 0 (вода в состоянии насыщения) и x = 1 (сухой насыщенный пар) от температуры и давления. Нахождение всех параметров ведется по одной величине; в табл. 1 - по температуре, в табл. 2 - по давлению насыщения. Эти определяющие параметры находятся в крайних левых столбцах таблиц. Далее в правых столбцах идут соответствующие величины: v' и v", h' и h", r=h"-h', s' и s", s"-s'. Параметры с одним штрихом относятся к воде в состоянии насыщения, с двумя штрихами - к сухому насыщенному пару. Величины параметров влажного насыщенного пара определяются расчетным путем с использованием степени сухости x. Для облегчения этих расчетов в таблицах даны величины r и s"-s'.

Диапазон определяющих параметров этих таблиц: от t=0 0С до tКР=374,12 0С и от Р=0,0061 бар до РКР=221,15 бар, т.е. нижний предел - тройная точка воды, верхний предел - критическая точка воды. Необходимо отметить, что в качестве определяющего параметра в табл. 1 и 2 можно использовать любой из параметров (v', v", h', h", s', s"), а не только давление и температуру насыщения. Следующая - третья таблица описывает свойства воды и перегретого пара. Их диапазон от 0 до 1000 0С (может быть и до 800 0С) и от 1 кПа до 100 МПа. В качестве определяющих параметров здесь необходимы две величины. В 3-х таблицах это давление - верхняя горизонтальная строка - и температура - левая крайняя колонка. Под строкой давлений дается прямоугольник, в котором приведены все параметры состояния насыщения, соответствующие данному давлению. Для наглядной ориентации параметры жидкой фазы и паровой отделены в этих колонках жирными горизонтальными линиями. Выше этих линий находится жидкая фаза воды, ниже - перегретый пар. При давлениях выше критического (22,12 МПа) эти разделительные линии отсутствуют, т.к. при сверхкритических параметрах нет линии видимого фазового перехода жидкости в пар.В табл. 3 в качестве определяющих, кроме Р и t, может выступать любая пара параметров: Р, t, v, h, s.

24.Диаграммы t-s и h-s для пара.

Обл. жидкости в h-s – диаграмме не показывается.

В h-s наносятся:

1. Изобара, p=const (черные л.)

2. Изотерма, T=const (коричневые, бурые)

3. Изохоры, v=const (красные)

4. Линии пост. Степени сухости (голубые 0,67) шаг 0,01=∆х

Х=1 – линия сухого насыщенного пара, она отделяет ВП от ПП

- Область существования ВП

Диаграмма T-s:

На данной диаграмме представлен некий замкнутый цикл Карно. Система последовательно переходит из точки 1 в 2 затем 3, 4 и снова в 1. Из графика видно, что процесс 1 => 2 является изотермическим (происходит при Т1 = const) и процесс 3 => 4, также является изотермическим (происходит при T2=const). Процессы 2 => 3 и 4 => 1 являются адиабатными, поскольку в них не происходит изменение энтропии то dS = 0, следовательно dQ = 0 или Q = const. Причем в процессе 2 => 3 происходит охлаждение рабочего тела за счет совершения работы телом, а в процессе 4 => 2 происходит нагрев рабочего тела, за счет совершения работы над телом. Количество тепла подводимое к системе: Q1 = T1 × (S2-S1) - площадь прямоугольника 1-2-S2-S1-1 (вся область закрашенная голубым и зеленым). Количество тепла отдаваемое системой: Q2 = T2 × (S2-S1) площадь прямоугольника 3-S2-S1-4-3 (нижняя область). Работа цикла - разность подведенной и отведенной теплоты: L = Q1 - Q2 (верхняя область).К.П.Д цикла: Главной особенностью данного цикла является то, что при данном перепаде температур у любого другого цикла КПД будет меньше. Другими словами максимально возможным КПД при данном перепаде температур является КПД цикла Карно. Диаграмма Т-S дает наглядное доказательство этого утверждения. Любой другой цикл в диапазоне температур Т1-Т2, на диаграмме будет иметь соотношение площадей меньшее чем соотношение площадей прямоугольников. В связи с площадями на диаграмме возникло выражение - степень заполнения цикла – насколько площади работы цикла близки к площадям прямоугольников. Важным следствием из формулы для КПД цикла Карно является то, что для увеличения КПД необходимо увеличивать температуру подвода тепла T1, и снижать температуру отвода тепла T2. На любых энергетических установках с паро - водяным циклом, использующих в качестве конечного поглотителя, тепла окружающие пространство, (АЭС, ТЭЦ) зимой к.п.д. выше за счет снижения температуры окружающей среды T2.

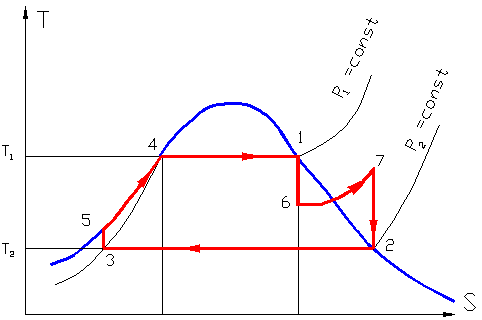

Цикл с промежуточным перегревом пара в T-S диаграмме.

Для повышения КПД в цикле с промежуточным перегревом пара, используется двух ступенчатая турбина, состоящая из цилиндра высокого давления и нескольких (4 для РБМК) цилиндров низкого давления. Пар из барабана сепаратора направляется в цилиндр высокого давления (ЦВД), часть пара отбирается для перегрева. Расширяясь в цилиндре высокого давления процесс на диаграмме 1-6, пар совершает работу. После ЦВД пар направляется в пароперегреватель, где за счет охлаждения отобранной в начале части пара, осушается и нагревается до более высокой температуры, (но уже при более низком давлении, процесс 6-7 на диаграмме) и поступает в цилиндры низкого давления турбины (ЦНД). В ЦНД пар расширяясь, снова совершает работу (процесс 7-2 на диаграмме) и поступает в конденсатор. Остальные процессы соответствуют процессам в выше рассмотренном цикле Ренкина.

Регенеративный цикл : Малое значение КПД цикла Ренкина по сравнению с циклом Карно связано с тем, что большое количество тепловой энергии при конденсации пара передается охлаждающей воде в конденсаторе. Для снижения потерь часть пара из турбины отбирается и направляется на регенерационные подогреватели, где тепловая энергия, высвобождаемая при конденсации отобранного пара, используется для подогрева воды, полученной после конденсации основного парового потока. В реальных паросиловых циклах регенерация осуществляется с помощью регенеративных, поверхностных или смешивающих, теплообменников, в каждый из которых поступает пар из промежуточных ступеней турбины (так называемый регенеративный отбор). Пар конденсируется в регенеративных теплообменниках, нагревая питательную воду, поступающую в реактор. Конденсат греющего пара смешивается с основным потоком питательной воды.

27) Изобарный процесс -термодинамический процесс, происходящий в системе при постоянномдавлении и постоянной массе идеального газа.

Согласно закону Гей-Люссака, при изобарном процессе в идеальном газе  .

Работа, совершаемая газом при расширении или сжатии газа, равна  .

Количество теплоты, получаемое или отдаваемое газом, характеризуется изменением энтальпии:  .

Молярная теплоёмкость при постоянном давлении обозначается как  . В идеальном газе она связана с теплоёмкостью при постоянном объёмесоотношением Майера  .

Молекулярно-кинетическая теория позволяет вычислить приблизительные значения молярной теплоёмкости для различных газов через значение универсальной газовой постоянной:

• для одноатомных газов  , то есть около 20.8 Дж/(моль·К);

• для двухатомных газов  , то есть около 29.1 Дж/(моль·К);

• для многоатомных газов  , то есть около 33.3 Дж/(моль·К).
