Виконання розрахунку
Визначаємо теплову інерцію D огороджувальної конструкцій за формулою 2.3:
(2.3)
Де: δі – товщина шару, м;
λі – розрахунковий коефіцієнт теплопровідності матеріалу шару, Вт/м2К,
Sір — розрахункові опори окремих шарів огороджувальної конструкції, Вт /м2 ºК.
Теплова інерція Д = 4,06.
Згідно таблиці 2 ДБН або таблиці 1 Методичних вказівок при D> 1,5 розрахункове мінімально допустиме значення теплопередачі огороджувальної конструкції зовнішніх стін промислової будівлі з сухим та нормальним режимом (ІІ температурна зона) буде дорівнювати:
Rq min= 1, 7м2К/Вт.
Виходячи з умови 1.1:
(1.1)
Товщина утеплюючого шару визначається за формулою 2.7:
(2.7),
Де: R q min - мінімально допустиме значення опору теплопередачі непрозорої огороджувальної конструкції, м2 · К/Вт;
αв, αз - коефіцієнти тепловіддачі внутрішньої і зовнішньої поверхонь огороджувальної конструкції, Вт/(м2 · К);
λip - теплопровідність матеріалу i-го шару конструкції в розрахункових умовах експлуатації, Вт/(м · К);
Визначаємо товщину утеплювача з мінераловатної плити на синтетичному сполучному:
Приймаємо товщину утеплюючого шару δ3 = 0,05 м = 50 мм
Виконуємо перевірку приведеного опору теплопередачі за формулою 4.4:
,
(4.4)
Умова 1.1:
.,
тобто 1,9 ≥ 1,7 виконується.
4.2. Теплотехнічний розрахунок покриття
Визначити за теплотехнічними умовами товщину утеплюючого шару покриття промислової будівлі, виконаного з пінобетону.
Вихідні дані:
1. Відповідно до умов завдання маємо:
а) знову споруджувана промислова будівля;
б) покриття – залізобетонні ребристі плити;
в) місце будівництва м. Черкаси – І температурна зона;
г) зона вологості району – нормальна.
2. Умови експлуатації визначаємо за додатком 2 Методичних указівок або по ДБН В.2.6-31:2006 «Конструкції будинків і споруд. Теплова ізоляція будівель», додаток К, відповідно до режиму приміщення й кліматичної зони району будівництва.
Для промислової будівлі м. Черкаси температурно-вологісний режим – нормальний, умови експлуатації приймаємо - «Б».
3. Перетин зовнішньої стіни являє собою багатошарову огороджувальну конструкцію.

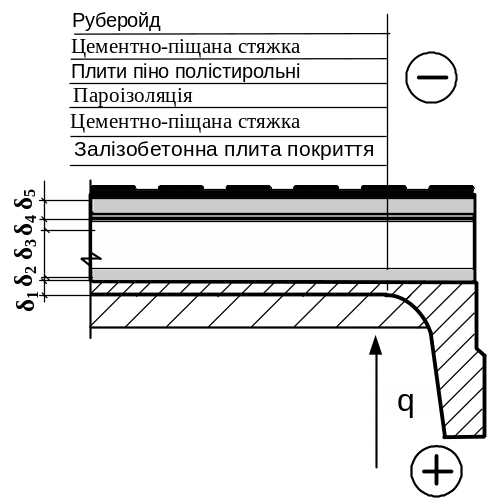

Конструкція покриття промислової будівлі приймаємо з наступних шарів, приведених на рис. 5 "Розрахункова схема покриття"
|
1 шар - залізобетонна плита покриття: δ1 = 0,05 м, λ1= 2,04 Вт/м0К, s1=18,95 Вт/м2·К 2 шар - цементно-піщана стяжка: δ 2 = 0,05 м, λ 2 = 0,81 Вт/м0К, s2 =9,76 Вт/м2·К 3 шар - пароізоляція, в розрахунок не враховується. 4 шар - Плити пінополістирольні екструзійні, ρ5= 80кг/м3, δ4 = ? м, λ4= 0,049 Вт/м0К, S4=0, 73 Вт/м2·К. 5 шар - цементно-піщана стяжка: δ 2 = 0,03 м, λ 2 = 0,81 Вт/м0К, s2 =9,76 Вт/м2·К 6 шар - Руберойд, ρ5 = 600 кг/м3, δ 2 = 0,02 м , λ5= 0,17 Вт/м0К, S5=3, 53 Вт/м2·К.
|
Виконання розраху
Теплову інерцію D конструкцій, що обгороджують, визначаємо за формулою 2.1:
D =RI·SiP = R1S1+R2S2+…+RnSn... (2.1)
Де: R1, R2, …, Rn — термічні опори окремих шарів конструкції, що обгороджують, м2·К/Вт;
S1, S2… Sn — розрахункові опори окремих огороджувальних шарів конструкції, Вт /м2 ºК.
Термічний опір R1(м2˚К/Вт), шару багатошарової конструкції, що обгороджує, з послідовно однорідними шарами, визначимо як суму термічних опорів окремих шарів, по формулі:
Rk = R1+R2+…+Rn,
Де:
R =
,
Де: δ – товщина шару, м;
λ – розрахунковий коефіцієнт теплопровідності матеріалу шару, Вт/м2· К,
Теплова інерція Д = 1,84 Згідно таблиці 2 ДБН або таблиці 1 Методичних вказівок, при (D> 1,5) розрахункове мінімально допустиме значення теплопередачі огороджувальної конструкції покриття промислової будівлі з сухим та нормальним режимом для Львівської області, яка належить до ІІ температурної зони України, буде дорівнювати:
Rq min= 1.7 м2К/Вт.
Приведений опір теплопередачі RΣ пр, м2ºК/Вт, огороджувальної конструкції визначається за формулою (2.4):
(2.4)
Де: Rk – термічний опір конструкції, що обгороджує, м2˚К/Вт;
αн = 23 Вт/м2ºК – коефіцієнт тепловіддачі зовнішньої поверхні огороджувальної конструкції покриття;
αВ ― коефіцієнт тепловіддачі для внутрішньої поверхні огороджувальної конструкції покриття, приймаємо αВ =8,7 Вт/м2 ºК.
Виходячи з умови 1.1:
(1.1)
Товщина утеплюючого шару визначається за формулою 2.7:
Визначаємо товщину утеплювача з пінобетону:
Приймаємо товщину утеплюючого шару δ3 = 100 мм = 0,1 м
Виконуємо перевірку розрахункового опору теплопередачі за формулою 2.4:
Умова ., тобто 2,3 > 1.7 виконується.
5. Зовнішнє й ВНУТРІШНЄ ОПОРЯДЖЕННЯ будинку
Зовнішня обробка будинку
Проектом передбачена розшивка швів стінових панелей цементним розчином. Цегельні ділянки стін штукатуються з розшивкою швів під панелі.
Віконні і дверні коробки офарблюються простою білою фарбою олійноюза 2 рази по підготовленій поверхні.
Металеві деталі й елементи офарблюються простою олійною фарбою за 2 рази по заґрунтованій поверхні.
Внутрішня обробка
Розшивка швів стінових панелей. Оштукатурювання цегельних стін. Облицювання глазурованою плиткою. Фарбування вапняним розчином стелі. Фарбування олійне стін.
6.
Інженерно-технічне устаткування будівлі
Водопровід - господарсько-питний і протипожежний.
Каналізація - господарсько-побутова.
Опалення - централізоване, теплоносій - вода з параметрами 150-70 С.
Вентиляція - природньо- примусова, за допомогою вентиляційних систем.
Електропостачання - від мереж ВАТ «Артемівський механічний завод» (380/220В).
